Сервер доступа к данным TOPAZ IEC DAS MX820 RKIT
Представляет собой встраиваемый промышленный компьютер с комплектом программного обеспечения, реализующий функции сервера базы данных и/или доступа к данным (DAS – Data Access Server), под управлением ТОС TOPAZ Linux / ASTRA LINUX / ALT LINUX.
Устройство применяется в системах телемеханики и АСУ ТП подстанций, в том числе в составе систем АСУ ТП высокоавтоматизированных подстанций, а также в системах автоматизации и диспетчеризации промышленных объектов: котельных, насосных станций, тепловых пунктов.
Навигация
Описание
Модификации
Документация
Описание
Представляет собой встраиваемый промышленный компьютер с комплектом программного обеспечения, реализующего функции сервера доступа к данным (DAS – Data Access Server), под управлением ТОС TOPAZ Linux / ASTRA LINUX / ALT LINUX.
Программное обеспечение позволяет реализовать различные функции промышленной автоматизации и обеспечения информационной безопасности:
- сервер базы данных;
- контроллер системы сбора и передачи информации (ССПИ);
- устройство сбора и передачи данных (УСПД);
- сервер доступа к данным;
- сервер последовательных портов;
- Ethernet маршрутизатор;
- сервер связи (FEP-процессор);
- конвертер протоколов;
- логический контроллер для реализации функций автоматики распределительной сети на уровне объекта автоматизации;
- шлюз информационной безопасности.
Устройство применяется в системах телемеханики и АСУ ТП подстанций, в том числе в составе систем АСУ ТП высокоавтоматизированных подстанций, а также в системах автоматизации и диспетчеризации промышленных объектов: котельных, насосных станций, тепловых пунктов.
Модификации
Модификации серверов
| Типовые модификации | ||
|---|---|---|
|
1 |
 |
Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E4R4 3.1GHz/RKIT (4GTx-4R) LV Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 2U для установки на монтажную панель или в стойку 19" с помощью монтажного комплекта (крепление в стойку спереди). ЦПУ: 4 ядра по 3,1 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 4 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 2 разъема для установки SIM-карты 16 универсальных канала дискретного ввода-вывода 1 порт DVI-I, 1 порт DVI-D и 1 порт DisplayPort 2 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 1 mSATA разъем: накопитель заказывается отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 6 Питание: 1 вход Uном = 24 В DC (10 – 36 В) Мощность: 100 Вт Рабочая температура окружающего воздуха: -40...+70 °С (без учета SSD и mSATA) Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 260 x 79,1 x 175 мм (для 19" 480x88x182) Масса: не более 7 кг |
|
2 |
 |

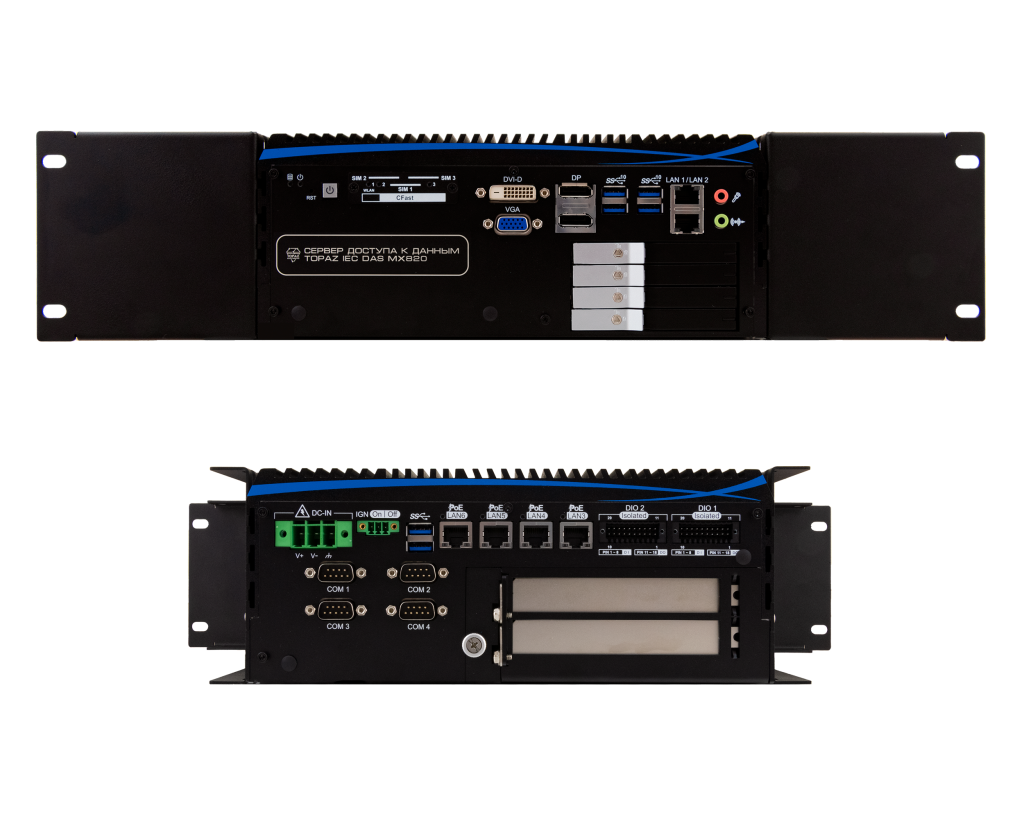

Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E6R4 3.4GHz/RKIT (2GTx-4GTxPoE-4R) LV Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 3U для установки на монтажную панель или в стойку 19" с помощью монтажного комплекта (крепление в стойку спереди). ЦПУ: 6 ядер по 3,4 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 6 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 2 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45 с поддержкой PoE: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 4 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 3 разъема для установки SIM-карты 32 универсальных канала дискретного ввода-вывода 1 порт VGA, 1 порт DVI-D и 2 порта DisplayPort 4 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 2 mSATA разъема: накопители заказываются отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 6 Питание: 1 вход Uном = 24 В DC (10 – 36 В) Мощность: 100 Вт Рабочая температура окружающего воздуха: -40...+55 °С Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 260 x 104,7 x 175 мм (для 19" 482x107x215) Масса: не более 7 кг |
| 3 |
 |
Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E6R4 3.8GHz/RKIT (2GTx-4GTxPoE-4R) LV Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 2U для установки на монтажную панель или в стойку 19" с помощью монтажного комплекта (крепление в стойку спереди). ЦПУ: 8 ядер по 3,8 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 6 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 2 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45 с поддержкой PoE: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 4 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 3 разъема для установки SIM-карты 32 универсальных канала дискретного ввода-вывода 1 порт VGA, 1 порт DVI-D и 2 порта DisplayPort 2 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 1 mSATA разъем: накопитель заказывается отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 2 Питание: 1 вход Uном = 24 В DC (10 – 36 В) Мощность: 100 Вт Рабочая температура окружающего воздуха: -40...+70 °С (без учета SSD и mSATA) Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 260 x 79,1 x 175 мм (для 19" 480x88x222) Масса: не более 7 кг |
| 4 |
 |
Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E6R4 4.7GHz/RKIT (2GTx-4GTxPoE-4R) LV Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 3U для установки на монтажную панель или в стойку 19" с помощью монтажного комплекта (крепление в стойку спереди). ЦПУ: 8 ядер по 4,7 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 6 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 2 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45 с поддержкой PoE: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 4 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 3 разъема для установки SIM-карты 32 универсальных канала дискретного ввода-вывода 1 порт VGA, 1 порт DVI-D и 2 порта DisplayPort 4 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 2 mSATA разъема: накопители заказываются отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 6 Питание: 1 вход Uном = 24 В DC (10 – 36 В) Мощность: 100 Вт Рабочая температура окружающего воздуха: -40...+55 °С Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 260 x 104,7 x 175 мм (для 19" 482x107x215) Масса: не более 7 кг |
Документация
