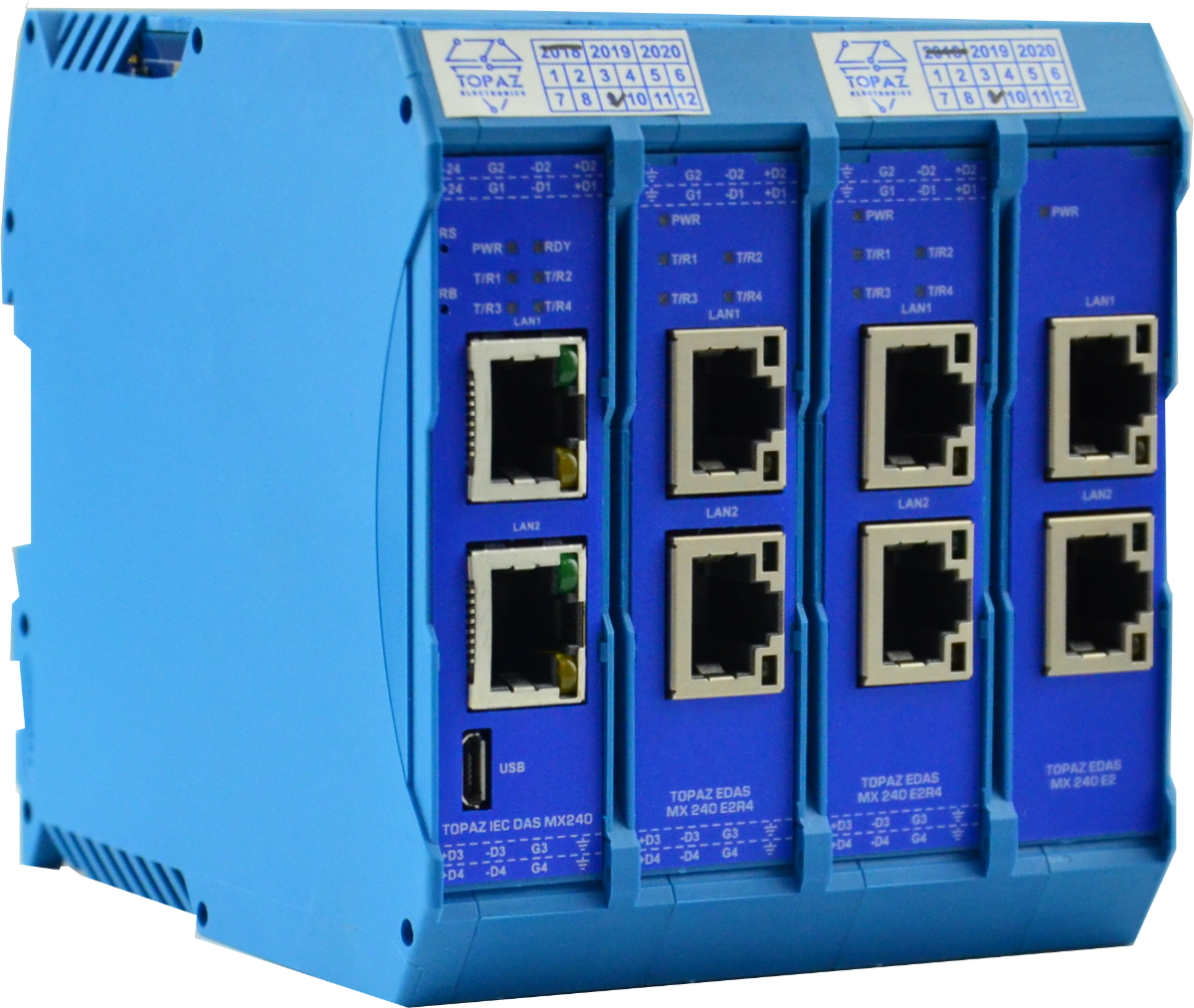

Сервер доступа к данным TOPAZ IEC DAS MX240

Устройство является свободно программируемым логическим контроллером на базе ОС TOPAZ Linux и применяется для мониторинга и управления инженерным оборудованием различных объектов: котельных, насосных станций, тепловых пунктов, высокоавтоматизированных подстанций, а также инженерных систем.
Программируемый контроллер оснащен ARM-процессором и оперативной памятью 512 Мб. Встроенная память промышленного контроллера - 4 Гб, также есть возможность расширения памяти до 2 Тб (SSD).
Благодаря модульной структуре, доступен большой набор модификаций по количеству портов передачи данных и набору выполняемых функций, что позволяет подобрать идеальный вариант под конкретную задачу.

Технические характеристики
Условные обозначения
Модификации
Документация

Технические характеристики

Характеристика	Значение
Система
Операционная система	Linux
Слот для Flash-карты	microSD
Процессор	ARM Cortex-A8
Частота процессора, МГц	до 1 000
Память ОЗУ, Гб	0,5 (DDR3L)
Память ПЗУ, Гб	4 (eMMC)
Поддержка языков программирования в соответствии со стандартом ГОСТ Р MЭК 61131-3	Да
Интерфейс Ethernet
Поддерживаемые стандарты	IEEE 802.3 10BaseT IEEE 802.3u 100BASE-TX, 100BASE-FX IEEE 802.3z 1000BASE-X IEEE 802.3ab 1000BASE-T IEEE 802.3x управление потоком IEEE 802.3az Ethernet с энергосберегающим режимом IEEE 802.1D-2004 STP, QoS IEEE 802.1d STP IEEE 802.1w RSTP IEEE 802.1Q тегирование трафика
Промышленные протоколы	Ethernet/IP; ГОСТ Р МЭК 60870-5-104; Modbus/TCP; IEC 61850
Управление	SSH; Console – CLI; Web
Протоколы фильтрации трафика	VLAN на основе портов
Протоколы резервирования сети	STP/RSTP; PRP; HSR
Информационная безопасность	Authentication Certificate - SSL Certificate/SSH Key Regenerate; 802.1X – Port Based; Port Security – Static MAC Port Lock
Протоколы синхронизации времени	ГОСТ Р МЭК 60870-5-104; NTP Server/Client; IEEE 1588v2 (PTP v2)
Последовательные интерфейсы
Протоколы передачи данных	ГОСТ Р МЭК 60870-5-101 (master/slave) ГОСТ Р МЭК 60870-5-103 (master) Modbus RTU/ASCII (slave) SPA-Bus (master)
Режим передачи	асинхронный последовательный двухсторонний полудуплексный
Скорость передачи	2 400 – 115 200 бит/с (по заказу до 4 Мбит/с)
Интерфейс RS-485
Тип разъема	клеммный вход
Контакты	+D (A), -D (B), G (GND)
Максимальная длина линии связи, м	1 200
Количество устройств в сегменте сети	до 32 (до 254 с повторителями)
Интерфейс RS-232
Тип разъема	Разъем DB9/Клеммный вход
Контакты	Tx, Rx, GND
Количество устройств в сегменте сети, (работа в режиме точка-точка)	1
Интерфейс RS-422
Тип разъема	клеммный вход
Контакты	-TX, +TX, -RX, +RX
Максимальная длина линии связи, м	1 200
Количество устройств в сегменте сети	1 в режиме master, до 10 в режиме slave
Порты расширения
Порт HDMI:
Тип разъема	Тип А
Порт USB:
Тип разъема	USB
Поддержка спецификации	USB 2.0
Характеристики питания
Количество каналов питания	до 2
Номинальное напряжение питания: - канал 24 В (стандартная модификация) - канал 24 В (М, MR) - канал 24/48 В (M, MR) - канал 24/48 В (MС) - канал 220 В	от 9 до 60 В (DC) от 9 до 36 В (DC) от 17 до 75 (DC) от 9 до 60 (DC) 220 (AC/DC)
Частотный диапазон напряжения питания 220 В, Гц	от 45 до 55
Ток потребления канала питания 220 В, не более, А	0,4
Потребляемая мощность плат устройства, не более, Вт	2
Характеристики конструкции
Способ крепления - стандартная модификация - модификация М - модификация МС - модификация MR	на DIN-рейку на DIN-рейку или монтажную панель на DIN-рейку в стойку 19” (монтажная высота 1U)
Материал корпуса - стандартная модификация - модификация М - модификация МС - модификация MR	пластик металл металл металл
Степень защиты по ГОСТ 14254-2015 - стандартная модификация - модификация М - модификация МС - модификация MR	IP20 IP30 IP30 IP30
Габаритные размеры, (Ш×В×Г), не более, мм - стандартная модификация - модификация М - модификация МС - модификация MR с учетом монтажных элементов - модификация MR без учета монтажных элементов	180 × 108,5 × 124 345 x 123 x 125 143 x 80 x 134 483 х 43,7 х 385 440 x 43,7 x 385
Масса, не более, кг - стандартная модификация - модификация М - модификация МС - модификация MR	1 2 1,5 2
Характеристики надежности
Средняя наработка на отказ, ч	140 000
Средний срок службы, лет	30
Рабочие условия эксплуатации
Температура окружающего воздуха, °С	от -40 до +70
Относительная влажность воздуха без образования конденсата	от 5 до 95 % при температуре 30 °С
Атмосферное давление воздуха, кПа	от 60 до 106,7
Технические характеристики модема
Количество SIM-карт	2
Формат SIM-карты	mini-SIM или SIM-chip
Разъем для антенны	SMA
GSM модем
Поддерживаемые стандарты передачи данных	CSD, GPRS, EDGE, UMTS, HSDPA, HSUPA
Количество антенн	1
GSM/LTE модем
Поддерживаемые стандарты передачи данных	CSD, GPRS, EDGE, UMTS, HSPDA, HSUPA, HSPA+, DC-HSPA+, LTE
Количество антенн	до 2 (поддержка MIMO)
Приемник сигналов точного времени (ГЛОНАСС/GPS)
Каналы сопровождения	33
Каналы захвата	99
Тип генератора	ТСХО
Разъем для антенны	SMA
Точность синхронизации времени по сигналам ГЛОНАСС/GPS, нс	±200
Универсальные каналы дискретного ввода-вывода
Режимы работы каналов	дискретный ввод дискретный вывод
Напряжение встроенного источника питания, В	от 10,2 до 13,8
Максимальный ток встроенного источника питания, мА	200
Ток потребления на каждом канале, мА	3
Сопротивление токоограничивающего резистора, кОм	4

Условные обозначения

TOPAZ IEC DAS MX240 A B [C]/[D]/[E]/[F]/[G1- … -Gx] ([H1- … -Hx]-[I1- … -Ix]) J K(L-M-N)
Позиция		Код		Описание
Тип основного устройства
A		ExxRyy		Общее количество портов устройства, где «xx» - суммарное количество портов Ethernet, «yy» - суммарное количество портов последовательной передачи данных
Конструктивное исполнение
B		–		В пластиковом корпусе (стандартная модификация)
		M		В металлическом корпусе
		MM		В металлическом корпусе 143х80х131 мм
		MR		В металлическом корпусе 1U для установки в стойку 19”
Дополнительные функции
C			GSM	GSM модем на 2 mini-SIM-карты
			GSM-LTE	GSM/LTE модем на 2 mini-SIM-карты
			GSM(SC)	GSM модем с 2 встроенными SIM-chip
			GSM-LTE(SC)	GSM/LTE модем с 2 встроенными SIM-chip
D			PTS	Приемник сигналов точного времени (ГЛОНАСС/GPS)
E			DIOn	Универсальные каналы дискретного ввода-вывода, где «n» - количество каналов. Шаг наращивания – 4.
F			SSDm	SSD накопители, где «m» – суммарный объем ПЗУ накопителей SSD в Гб (Тб)
			SSDmT
Панель оператора
G1- … -Gx			nHDMI	Порт HDMI
			nUSB	Порты USB
			HMI7	Человеко-машинный интерфейс TOPAZ HMI7
			HMI15	Сенсорный монитор TOPAZ HMI15
Коммуникационные порты Ethernet
H1- … -Hx			nGSFP	Ethernet 1000 Мбит/с SFP¹⁾
			nGTXSFP	Ethernet 1000 Мбит/с combo-port RJ-45/SFP¹⁾
			nGTxPoE	Ethernet 1000 Мбит/с TX RJ-45 с поддержкой PoE/PoE+
			nGTx	Ethernet 1000 Мбит/с TX RJ-45
			nTx	Ethernet 100 Мбит/с TX RJ-45
			nFxS	Ethernet 100 Мбит/с FX LC single-mode
			nFxM	Ethernet 100 Мбит/с FX LC multi-mode
			«n» – количество портов Ethernet соответствующего типа, максимальное суммарное количество портов Ethernet – 32.
Коммуникационные порты последовательной передачи данных
I1- … -Ix			nR	RS-485 клеммный вход
			nRS232	порты RS-232, клеммный вход или разъем DB9 (определяется заводом-изготовителем)
			nRS422	RS-422 клеммный вход
			nRS485Fo	RS-485 оптический ST-разъем
			nRS232Fo	RS-232 оптический ST-разъем
			«n» – количество портов последовательной передачи данных соответствующего типа, максимальное суммарное количество портов последовательной передачи данных – 16.
Исполнение по питанию
J	-			Два входа питания 24В DC (рабочий диапазон 9 – 60 В) Возможно для конструктивных исполнений: - стандартная модификация - модификация MM
	LV			Один вход питания 24 В DC (рабочий диапазон 9 – 36 В) Возможно для конструктивных исполнений: - модификация M - модификация MR
	2LV			Два входа питания 24 В DC (рабочий диапазон 9 – 36 В) Возможно для конструктивных исполнений: - модификация M - модификация MR
	24/48			Один вход питания Uном = 24/48 В (рабочий диапазон 18 – 75 В) Возможно для конструктивных исполнений: - модификация M - модификация MR
	24/48-24/48			Два входа питания Uном = 24/48 В DC (рабочий диапазон 18 – 75 В) Возможно для конструктивных исполнений: - модификация М - модификация MR
	HV			Один вход питания Uном = 220 В AC/DC Возможно для конструктивных исполнений: - стандартная модификация - модификация M - модификация MR
	2HV			Два независимых входов питания Uном = 220 В AC/DC Возможно для конструктивных исполнений: - стандартная модификация - модификация M - модификация MR
	LV-HV			Один вход питания Uном = 24 В DC (рабочий диапазон 9 – 36 В) Один вход питания Uном = 220 В Возможно для конструктивных исполнений: - модификация М - модификация MR
	24/48-HV			Один вход питания Uном = 24/48 В DC (рабочий диапазон 18 – 75 В) Один вход питания Uном = 220 В Возможно для конструктивных исполнений: - модификация М - модификация MR
Дополнительные опции
K	DGN			Наличие «сухих контактов» по питанию и неисправности. Для исполнений M, MM, MR функция включена по умолчанию.
Средства защиты сети
L	-			Отсутствуют дополнительные средства защиты сети
	CSG			CybSec Gateway (Шлюз безопасности)
Сертифицированная ОС
M	-			Отсутствует сертифицированная ОС на базе Linux
	OC			Сертифицированная ОС на базе Linux
Дополнительное ПО
N	-			Отсутствует дополнительное ПО
	01			ТСС Dcrypt, в комплекте с лицензиями и сертификатами
	02			ИнфоТЕКС Vipnet, в комплекте с лицензиями и сертификатами
	03			Код Безопасности Континент АП, в комплекте с лицензиями и сертификатами
¹⁾ SFP-модули заказываются дополнительно: - TOPAZ SFP-100-01-MM – 100 мегабитный многомодовый SFP-модуль - TOPAZ SFP-100-01-SM – 100 мегабитный одномодовый SFP-модуль - TOPAZ SFP-1G-10-SM – гигабитный одномодовый SFP-модуль, дальность передачи 10 км - TOPAZ SFP-1G-15-SM – гигабитный одномодовый SFP-модуль, дальность передачи 15 км - TOPAZ SFP-1G-40-SM – гигабитный одномодовый SFP-модуль, дальность передачи 40 км - TOPAZ SFP-1G-01-MM – гигабитный многомодовый SFP-модуль, дальность передачи 1 км - TOPAZ SFP-1G-02-MM – гигабитный многомодовый SFP-модуль, дальность передачи 2 км

Модификации

Типовые модификации

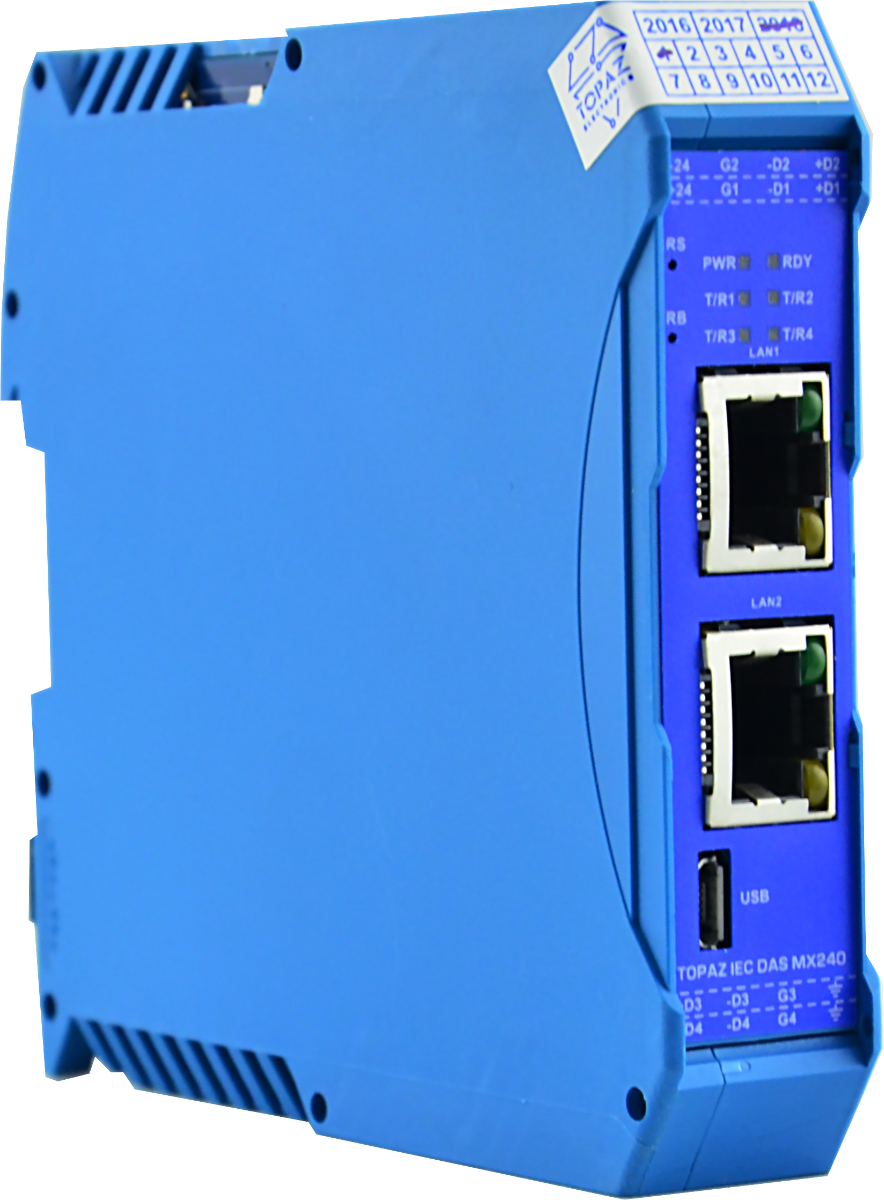

	TOPAZ IEC DAS MX240 E2R4 (2GTx-4R) Контроллер TOPAZ IEC DAS MX240 в минимальном исполнении, реализующий весь основной функционал. Устройство имеет 2 порта TX RJ-45 для подключения к сети Ethernet и 4 порта RS-485 для подключения внешних устройств и/или к шине RS-485.

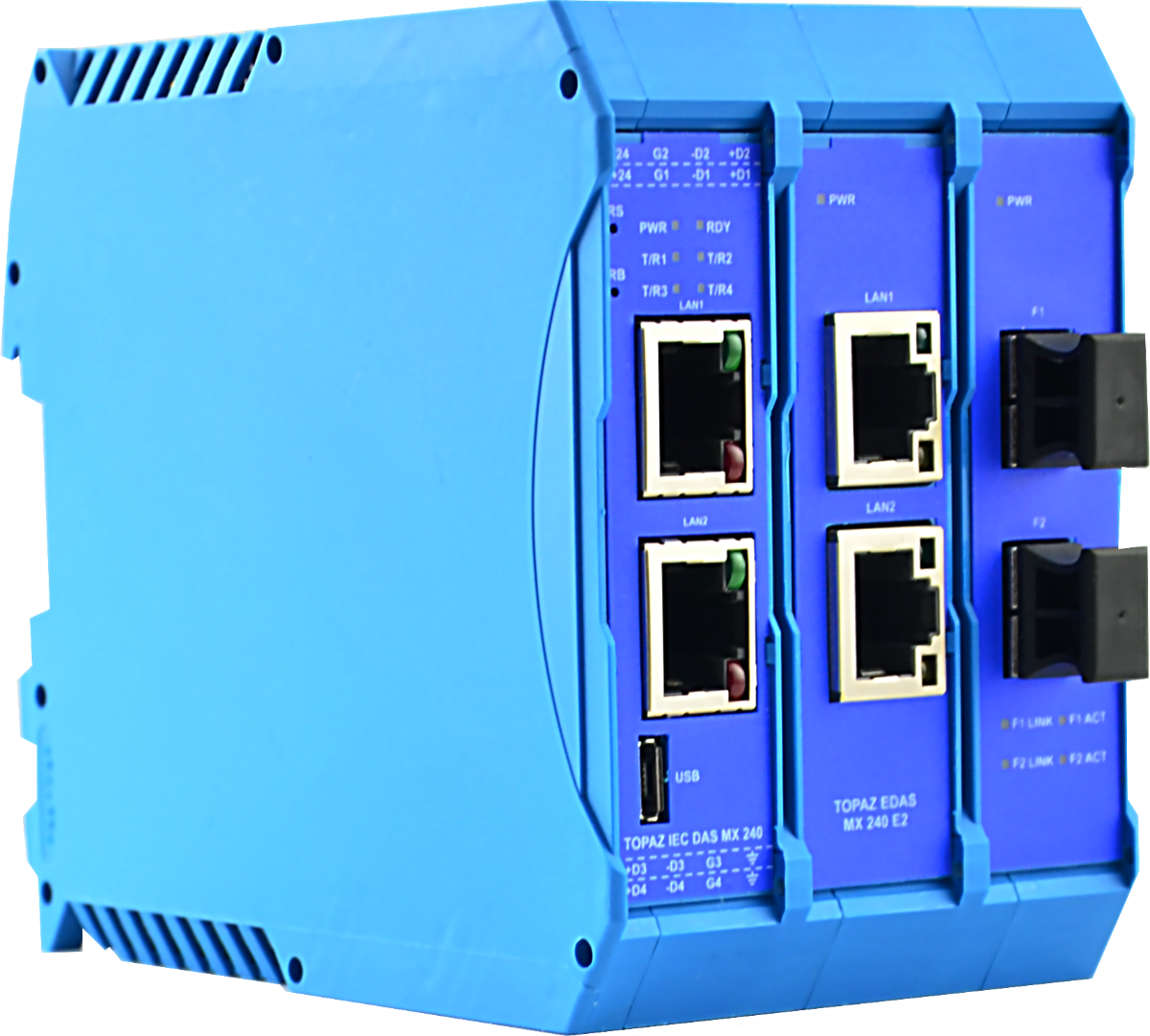

	TOPAZ IEC DAS MX240 E6R4 (2GTx-2Tx-2FxM-4R) Контроллер TOPAZ IEC DAS MX240 с увеличенным количеством портов Ethernet для расширения коммуникационных возможностей. Устройство имеет 4 порта Ethernet TX RJ-45, 2 порта Ethernet FX LC и 4 порта RS-485.
	TOPAZ IEC DAS MX240 E8R12 (2GTx-6Tx-12R) Контроллер TOPAZ IEC DAS MX240 с увеличенным количеством портов Ethernet и RS-485 для расширения коммуникационных возможностей. Устройство имеет 8 портов Ethernet TX RJ-45 и 12 портов RS-485.
	TOPAZ IEC DAS MX240 E2R4 GSM (2GTx-4R) Контроллер TOPAZ IEC DAS MX240 со встроенным GSM модемом (2 sim) для приема и передачи данных как по основным каналам (Ethernet/RS-485), так и дополнительно по каналу GSM/GPRS. Устройство имеет 2 порта Ethernet TX RJ-45 и 4 порта RS-485.

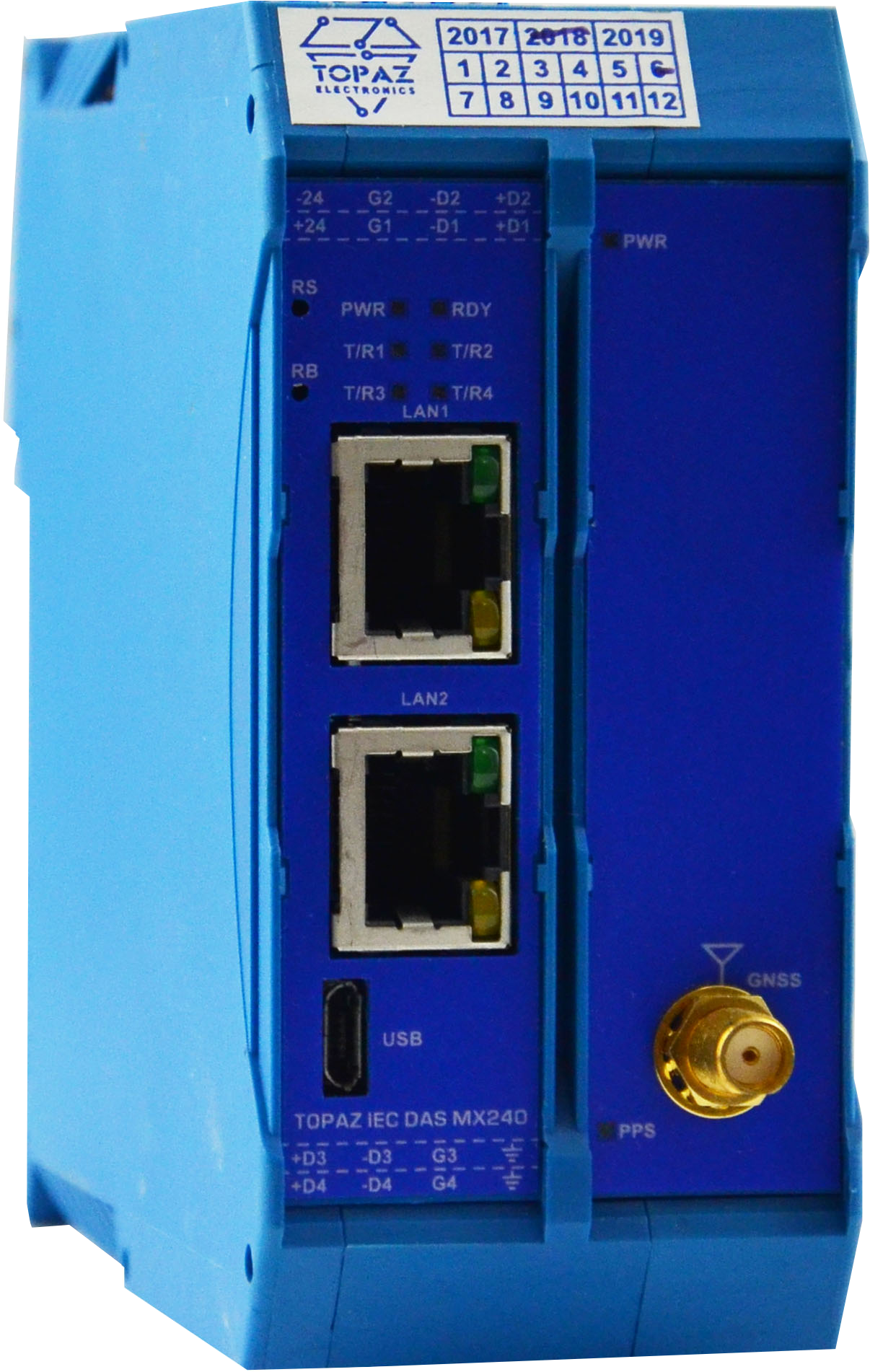

	TOPAZ IEC DAS MX240 E2R4 PTS (2GTx-4R) Контроллер TOPAZ IEC DAS MX240 со встроенным приемником сигналов точного времени GPS/ГЛОНАСС для обеспечения возможности синхронизации собственных часов, а также времени сети и подключенных устройств по сигналам точного времени. Устройство имеет 2 порта Ethernet TX RJ-45 и 4 порта RS-485.

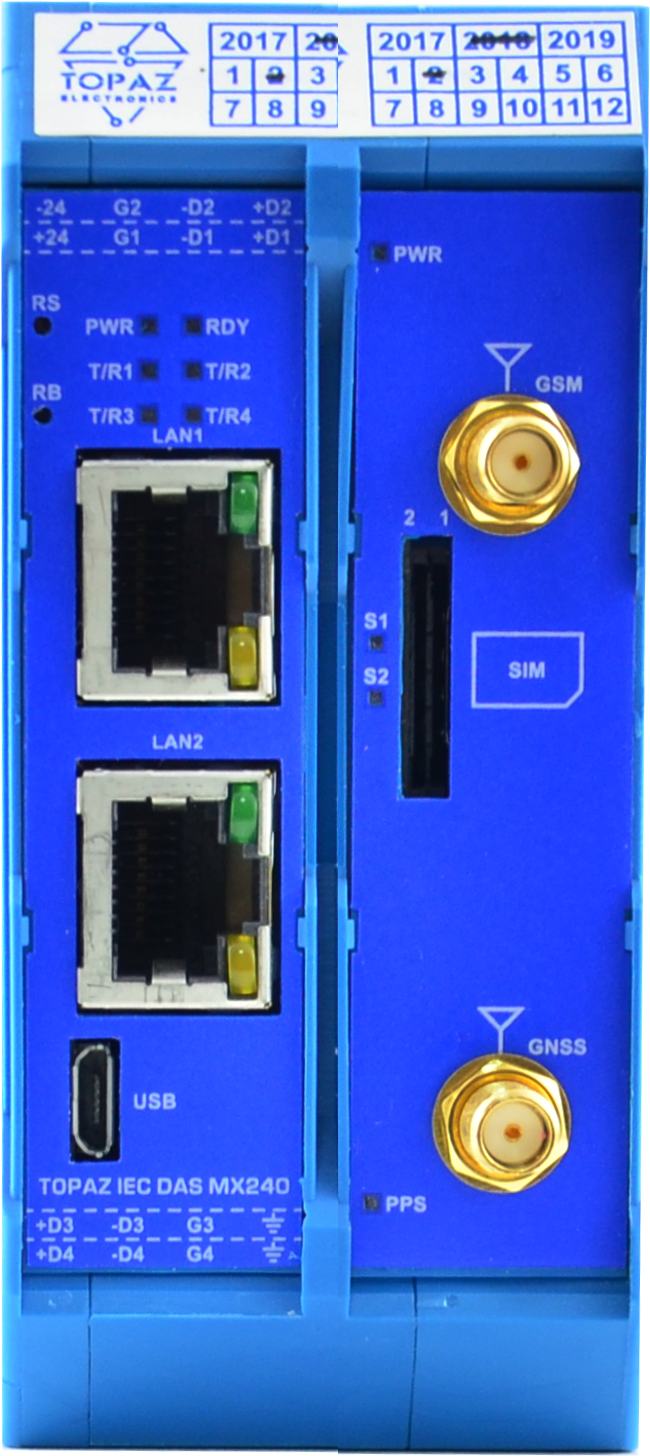

	TOPAZ IEC DAS MX240 E2R4 GSM/PTS (2GTx-4R) Контроллер TOPAZ IEC DAS MX240 со встроенными GSM модемом и приемником сигналов GPS/ГЛОНАСС, реализующий как передачу по каналам связи Ethernet и GSM/GPRS, так и синхронизацию времени от спутниковых систем. Устройство имеет 2 порта Ethernet TX RJ-45 и 4 порта RS-485.
	TOPAZ IEC DAS MX240 E2R2 GSM/DIO4/2DB9 (2Tx-2R) Контроллер TOPAZ IEC DAS MX240 со встроенными GSM модемом, настраиваемыми каналами дискретного ввода/вывода для приема или выдачи дискретных сигналов, а также двумя портами DB9 для подключения периферийных устройств. Устройство имеет 2 порта Ethernet TX RJ-45 и 2 порта RS-485.

Устройства TOPAZ IEC DAS MX240 являются модульно-компонуемыми изделиями, что дает возможность подобрать функционал под конкретные задачи заказчика. Ниже приведена таблица типовых модификаций устройства, однако возможные варианты модификаций ей не ограничены. Если Вы не нашли в таблице подходящую модификацию устройства, обратитесь к специалистам PLC Technology для уточнения наличия модификации с интересующим Вас функционалом.

Заказная кодировка	Функциональные возможности
	Порты Ethernet				Порты последовательной передачи данных			Порты расширения			Опции
	RJ-45	LC	SFP	RJ-45/SFP	RS-485	RS-232	RS-422	USB	HDMI	DB9	SSD	GSM/GPRS модем	Приемник GPS/ГЛОНАСС	Каналы дискретного ввода-вывод
TOPAZ IEC DAS MX240- E2R12 (2GTXSFP-12R)	-	-	-	2	12	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E2R12 GSM (2GTx-12R)	2	-	-	-	12	-	-	-	-	-	-	+	-	-
TOPAZ IEC DAS MX240- E2R2 GSM (2Tx-2R)	2	-	-	-	2	-	-	-	-	-	-	+	-	-
TOPAZ IEC DAS MX240- E2R2 GSM (2Tx-2RS232)	2	-	-	-	-	2	-	-	-	-	-	+	-	-
TOPAZ IEC DAS MX240- E2R2 GSM/DIO4 (2Tx-2R)	2	-	-	-	2	-	-	-	-	-	-	+	-	4
TOPAZ IEC DAS MX240- E2R2 GSM/DIO4 (2Tx-2RS232)	2	-	-	-	-	2	-	-	-	-	-	+	-	4
TOPAZ IEC DAS MX240- E2R2 GSM/DIO4/2DB9 (2Tx-2R)	2	-	-	-	2	-	-	-	-	2	-	+	-	4
TOPAZ IEC DAS MX240- E2R2 GSM/DIO4/2DB9 (2Tx-2RS232)	2	-	-	-	-	2	-	-	-	2	-	+	-	4
TOPAZ IEC DAS MX240- E2R2 GSM/PTS/DIO4 (2Tx-2R)	2	-	-	-	2	-	-	-	-	-	-	+	+	4
TOPAZ IEC DAS MX240- E2R4 (2GTx-4R)	2	-	-	-	4	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E2R4 (2SFP-4R)	-	-	2	-	4	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E2R4 GSM (2GTx-4R)	2	-	-	-	4	-	-	-	-	-	-	+	-	-
TOPAZ IEC DAS MX24- E2R4 GSM/PTS (2GTx-4R)	2	-	-	-	4	-	-	-	-	-	-	+	+	-
TOPAZ IEC DAS MX240- E2R4 HDMI/2USB/SSD512 (2GTx-4R)	2	-	-	-	4	-	-	2	1	-	+	-	-	-
TOPAZ IEC DAS MX240- E2R4 PTS (2GTx-4R)	2	-	-	-	4	-	-	-	-	-	-	-	+	-
TOPAZ IEC DAS MX240- E2R4 SSD512 (2GTx-4R)	2	-	-	-	4	-	-	-	-	-	+	-	-	-
TOPAZ IEC DAS MX240- E2R6 GSM/DIO4/2DB9 (2Tx-6R)	2	-	-	-	6	-	-	-	-	2	-	+	-	4
TOPAZ IEC DAS MX240- E2R8 (2GTx-4R-4RS422)	2	-	-	-	4	-	4	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E2R8 GSM (2GTx-8R)	2	-	-	-	8	-	-	-	-	-	-	+	-	-
TOPAZ IEC DAS MX240- E2R8 GSM/PTS (2GTx-8R)	2	-	-	-	8	-	-	-	-	-	-	+	+	-
TOPAZ IEC DAS MX240- E4R12 (2GTx-2Tx-12R)	4	-	-	-	12	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E4R2 GSM/DIO4 (2Tx-2FxM-2RS232)	2	2	-	-	-	2	-	-	-	-	-	+	-	4
TOPAZ IEC DAS MX240- E4R4 (2GTx-2Tx-4R)	4	-	-	-	4	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E4R4 GSM (2GTx-2FxM-4R)	2	2	-	-	4	-	-	-	-	-	-	+	-	-
TOPAZ IEC DAS MX240- E4R4 GSM/PTS (2GTx-2Tx-4R)	4	-	-	-	4	-	-	-	-	-	-	+	+	-
TOPAZ IEC DAS MX240- E4R6 GSM/DIO4 (4Tx-6R)	4	-	-	-	6	-	-	-	-	-	-	+	-	4
TOPAZ IEC DAS MX240- E4R8 (2GTx-2Tx-8R)	4	-	-	-	8	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E6R12 (2GTx-4Tx-12R)	6	-	-	-	12	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E6R4 (2GTx-2Tx-2FxM-4R)	4	2	-	-	4	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E6R4 (2GTx-4Tx-4R)	6	-	-	-	4	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E6R4 GSM/PTS (2GTx-4FxM-4R)	2	4	-	-	4	-	-	-	-	-	-	+	+	-
TOPAZ IEC DAS MX240- E6R4 GSM/PTS (2GTx-4Tx-4R)	6	-	-	-	4	-	-	-	-	-	-	+	+	-
TOPAZ IEC DAS MX240- E6R4 HDMI/2USB/SSD512 (2GTx-4FxM-4R)	2	4	-	-	4	-	-	2	1	-	+	-	-	-
TOPAZ IEC DAS MX240- E6R4 HDMI/2USB/SSD512 (2GTx-4Tx-4R)	6	-	-	-	4	-	-	2	1	-	+	-	-	-
TOPAZ IEC DAS MX240- E6R4 PTS (2GTx-4Tx-4R)	6	-	-	-	4	-	-	-	-	-	-	-	+	-
TOPAZ IEC DAS MX240- E6R8 (2GTx-4Tx-8R)	6	-	-	-	8	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E6R8 (2GTXSFP-4Tx-8R)	6	-	-	2	8	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E6R8 SSD32 (2GTx-4Tx-8R)	6	-	-	-	8	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E8R12 (2GTx-6Tx-12R)	8	-	-	-	12	-	-	-	-	-	-	-	-	-
TOPAZ IEC DAS MX240- E8R4 PTS (2GTx-6Tx-4R)	8	-	-	-	4	-	-	-	-	-	-	-	+	-

Примечания:
В таблице приведены модификации с исполнением по питанию 24В. Для всех модификаций устройства также предусмотрена возможность исполнения HV и 2HV (питание от сети 110/220В =/~)

В таблице приведены модификации с исполнением по оптическим портам LC многомодовое оптоволокно (FxM). Для всех модификаций устройства предусмотрена возможность выбора типа оптоволокна оптических портов LC:

FxM – многомодовое оптоволокно, FxS – одномодовое оптоволокно.

В таблице приведены модификации с SSD накопителями 512 Гб (SSD512). Для всех модификаций устройства предусмотрена возможность выбора объема SSD накопителя:

SSD32 – 32 Гб, SSD64 – 64 Гб, SSD128 – 128 Гб, SSD512 – 512 Гб, SSD1T – 1 Тб, SSD2T – 2 Тб.
