Сервер доступа к данным TOPAZ IEC DAS MX820
Представляет собой встраиваемый промышленный компьютер с комплектом программного обеспечения, реализующий функции сервера базы данных и/или доступа к данным (DAS – Data Access Server), под управлением ТОС TOPAZ Linux / ASTRA LINUX / ALT LINUX.
Устройство применяется в системах телемеханики и АСУ ТП подстанций, в том числе в составе систем АСУ ТП высокоавтоматизированных подстанций, а также в системах автоматизации и диспетчеризации промышленных объектов: котельных, насосных станций, тепловых пунктов.
Навигация
Описание
Модификации
Дополнительные опции
Документация
Описание
Представляет собой встраиваемый промышленный компьютер с комплектом программного обеспечения, реализующего функции сервера доступа к данным (DAS – Data Access Server), под управлением ТОС TOPAZ Linux / ASTRA LINUX / ALT LINUX.
Программное обеспечение позволяет реализовать различные функции промышленной автоматизации и обеспечения информационной безопасности:
- сервер базы данных;
- контроллер системы сбора и передачи информации (ССПИ);
- устройство сбора и передачи данных (УСПД);
- сервер доступа к данным;
- сервер последовательных портов;
- Ethernet маршрутизатор;
- сервер связи (FEP-процессор);
- конвертер протоколов;
- логический контроллер для реализации функций автоматики распределительной сети на уровне объекта автоматизации;
- шлюз информационной безопасности.
Устройство применяется в системах телемеханики и АСУ ТП подстанций, в том числе в составе систем АСУ ТП высокоавтоматизированных подстанций, а также в системах автоматизации и диспетчеризации промышленных объектов: котельных, насосных станций, тепловых пунктов.
Модификации
Модификации серверов
| Типовые модификации | ||
|---|---|---|
| 1 |
 |

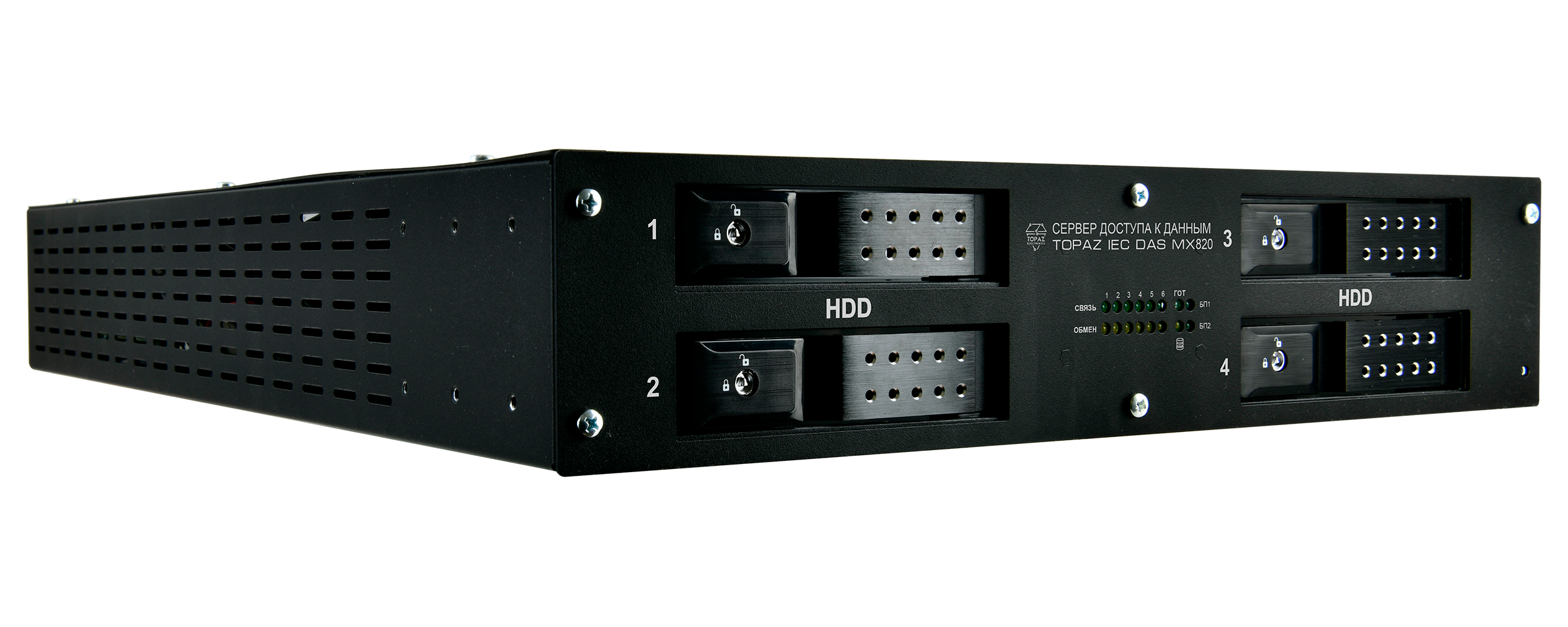

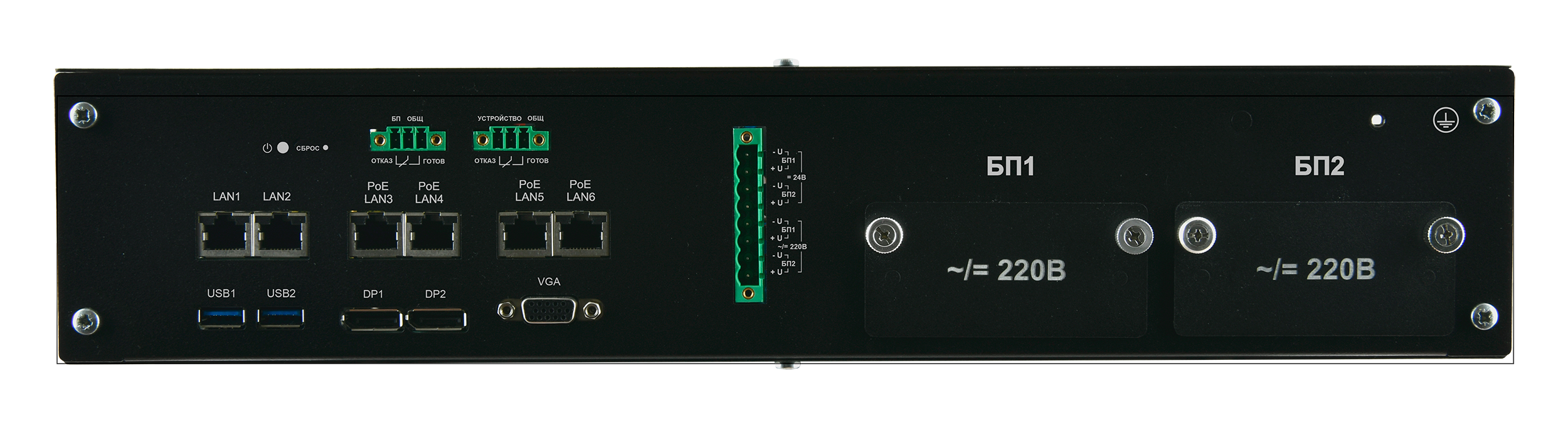

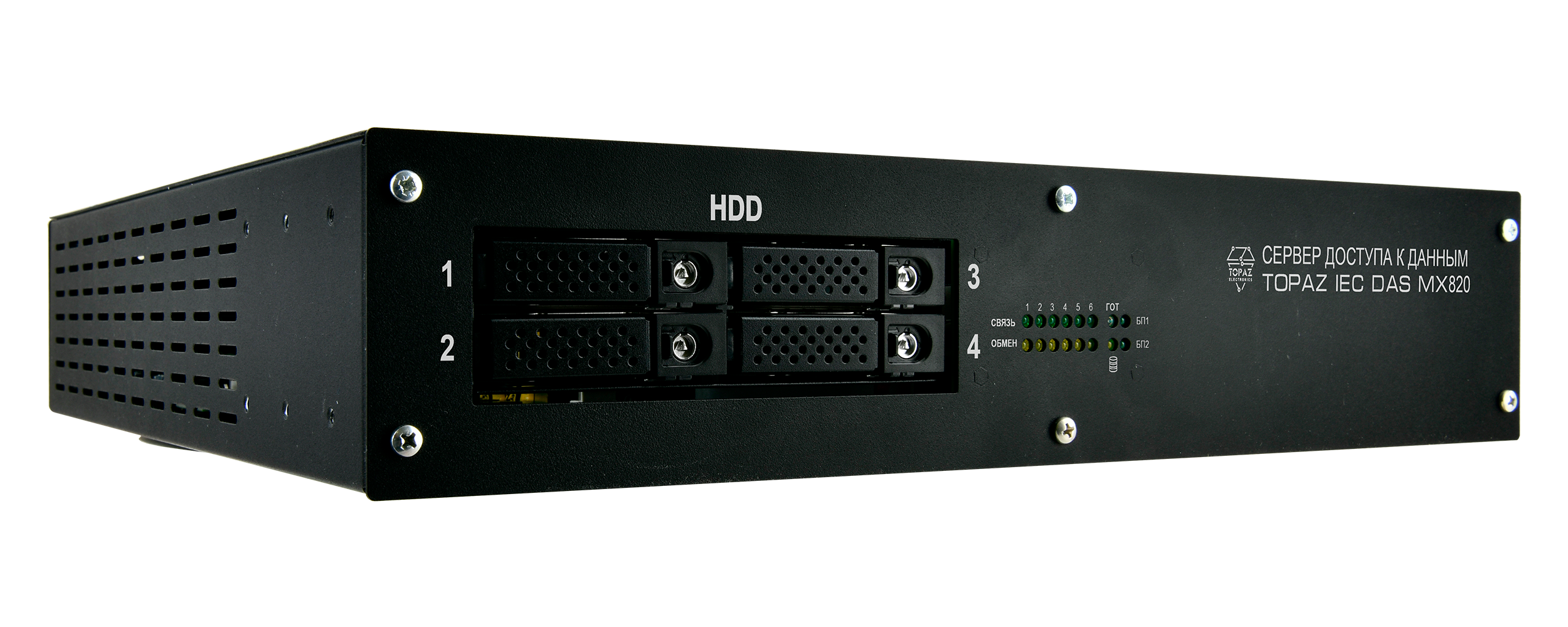

Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E6R2 3.4GHz/MR (2GTx-4GTxPoE-2R) 2PW Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 2U для установки в стойку 19" (крепление в стойку спереди или сзади). ЦПУ: 6 ядер по 3,4 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 6 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 2 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45 с поддержкой PoE: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 2 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 1 порт VGA, 2 порта DP 4 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 2 mSATA разъема: накопители заказываются отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 2 Реле диагностики и питания: 2 Питание: 2 свободных слотов под БП (БП заказывается отдельно) Рабочая температура окружающего воздуха: -40...+55 °С Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 425 x 90 x 436 мм (без учета крепления для установки в стойку 19") Масса: не более 14 кг |
| 2 |
|
Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E6R2 4.7GHz/MR (2GTx-4GTxPoE-2R) 2PW Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 2U для установки в стойку 19" (крепление в стойку спереди или сзади). ЦПУ: 8 ядер по 4,7 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 6 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 2 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45 с поддержкой PoE: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 2 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 1 порт VGA, 2 порта DP 4 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 2 mSATA разъема: накопители заказываются отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 2 Реле диагностики и питания: 2 Питание: 2 свободных слотов под БП (БП заказывается отдельно) Рабочая температура окружающего воздуха: -40...+55 °С Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 425 x 90 x 436 мм (без учета крепления для установки в стойку 19") Масса: не более 14 кг |
| 3 |
 |

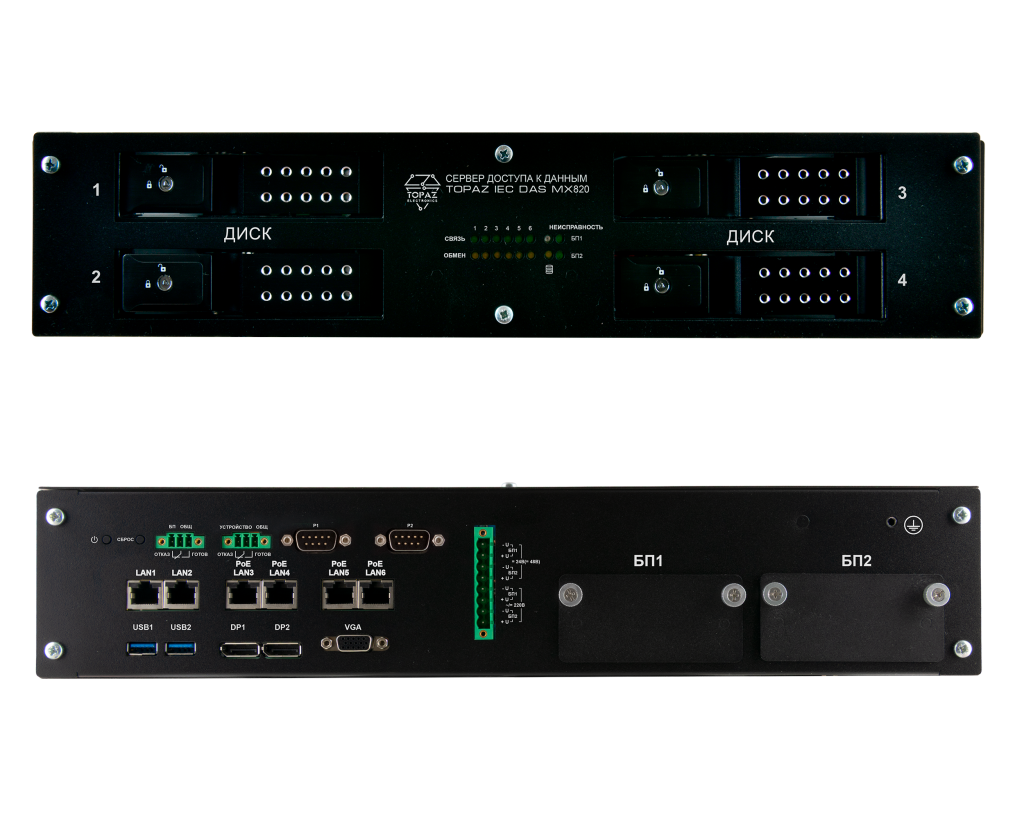

Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E6R2 4.7GHz/MRL (2GTx-4GTxPoE-2R) 2PW Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе (удлиненное исполнение) 2U для установки в стойку 19" (крепление в стойку спереди или сзади). ЦПУ: 8 ядер по 4,7 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 6 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 2 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45 с поддержкой PoE: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 2 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 1 порт VGA, 2 порта DP 4 SATA разъема: накопители HDD 3.5" заказываются отдельно на 1 Тб или 2 Тб 2 mSATA разъема: накопители заказываются отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 2 Реле диагностики и питания: 2 Питание: 2 свободных слотов под БП (БП заказывается отдельно) Рабочая температура окружающего воздуха: -40...+55 °С Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 425 x 90 x 616 мм (без учета крепления для установки в стойку 19") Масса: не более 14 кг |
| 4 |
 |
Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E4R2 2.1GHz/MR (4GTx-2R) 2LV Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 3U для установки в стойку 19" (крепление в стойку спереди). ЦПУ: 2 ядрa по 2,1 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 2 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 1 порт VGA, 2 порта HDMI 4 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 1 mSATA разъем: накопитель заказывается отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 5 Реле диагностики и питания: 2 Питание: 2 входа Uном = 24 В DC (10 – 36 В) Рабочая температура окружающего воздуха: -40...+70 °С (без учета SSD и mSATA) Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 440 x 132,8 x 280 мм (без учета крепления для установки в стойку 19") Масса: не более 14 кг |
| 5 |
 |
Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 E4R2 2.1GHz/MR (4GTx-2R) 2HV Сервер доступа к данным (контроллер) TOPAZ IEC DAS MX820 в металлическом корпусе 3U для установки в стойку 19" (крепление в стойку спереди). ЦПУ: 2 ядрa по 2,1 ГГц ОЗУ: до двух модулей объемом не более 32 Гб каждый (заказываются отдельно) Общее кол-во портов Ethernet: 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 4 Кол-во портов RS-485/RS-422/RS-232 разъем DB9: 2 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP 1 порт VGA, 2 порта HDMI 4 SATA разъема: накопители SSD 2.5" заказываются отдельно на 1 Тб или 2 Тб 1 mSATA разъем: накопитель заказывается отдельно на 8 Гб, 32 Гб, 512 Гб или 1 Тб USB: 5 Реле диагностики и питания: 2 Питание: 2 входа Uном = 220 В AC/DC (100 – 240 В) Рабочая температура окружающего воздуха: -40...+70 °С (без учета SSD и mSATA) Тип охлаждения: пассивное Габаритные размеры (ШхВхГ): 440 x 132,8 x 280 мм (без учета крепления для установки в стойку 19") Масса: не более 14 кг |
Дополнительные опции
Документация
Сервер доступа к данным TOPAZ IEC DAS MX820
