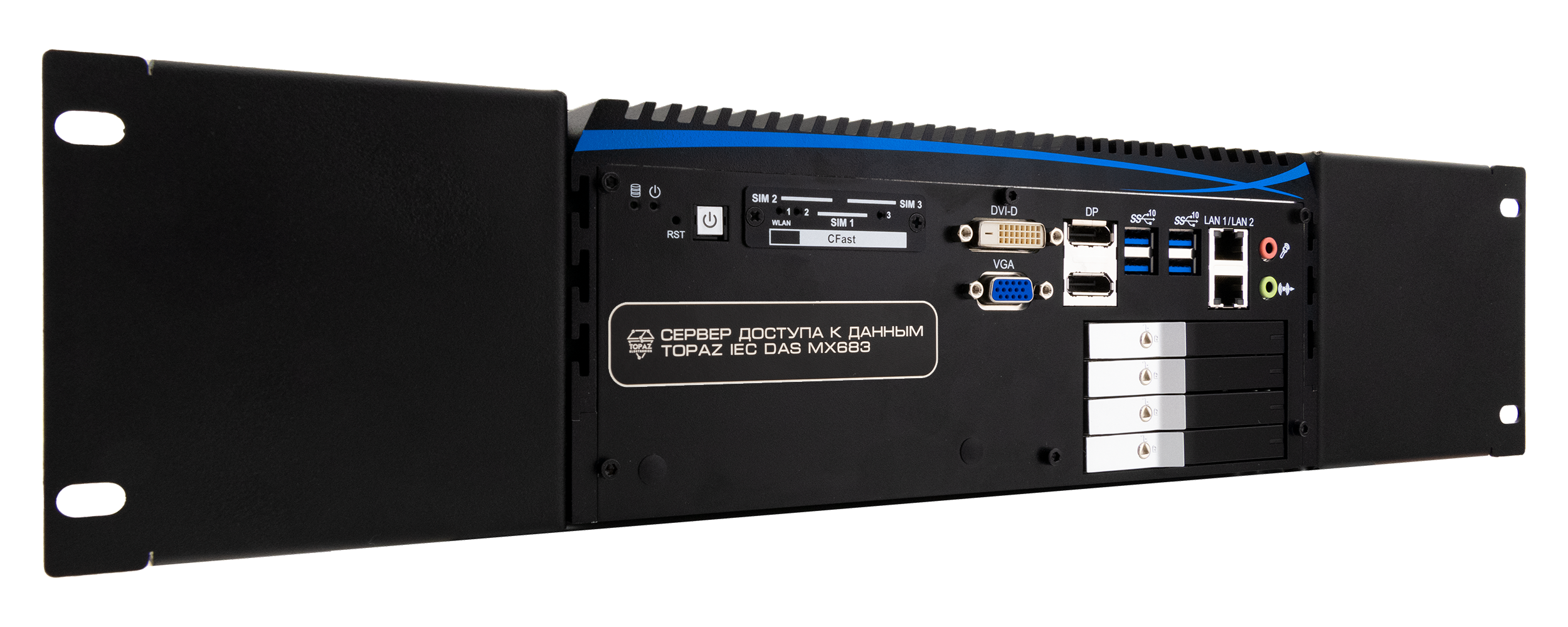

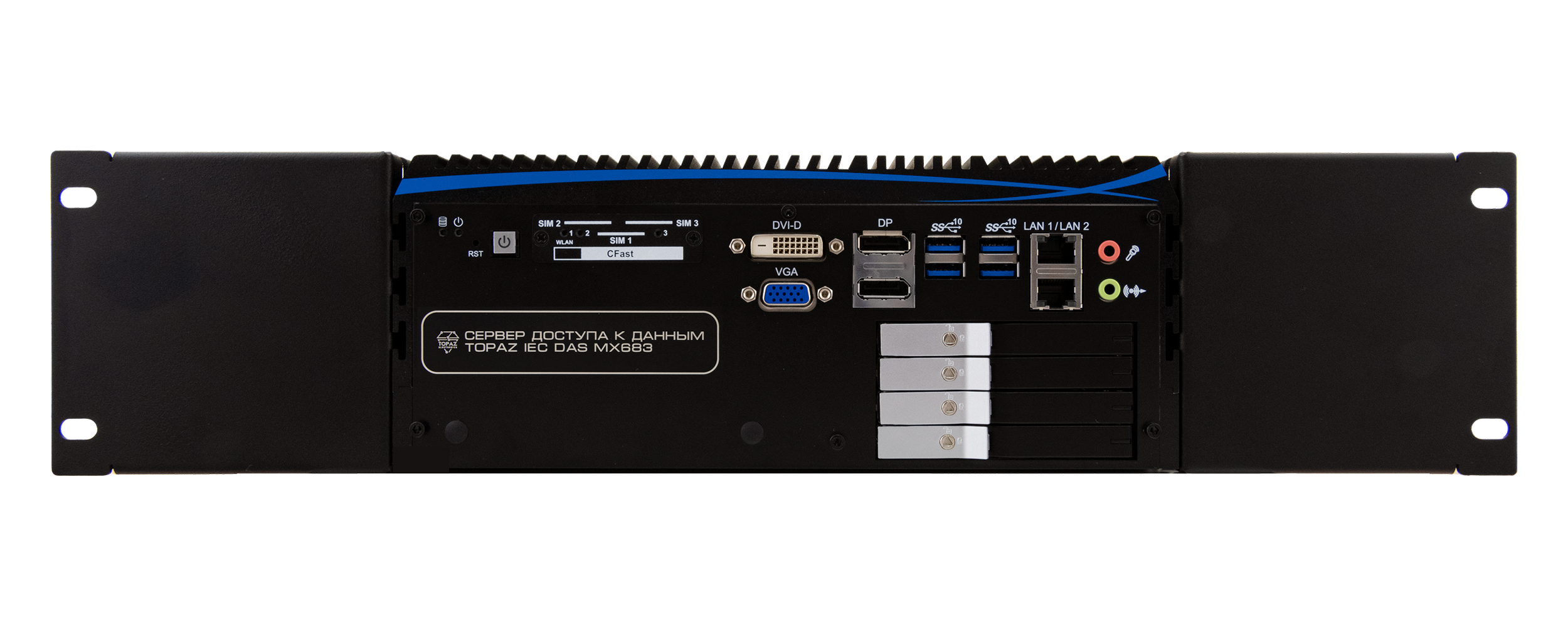

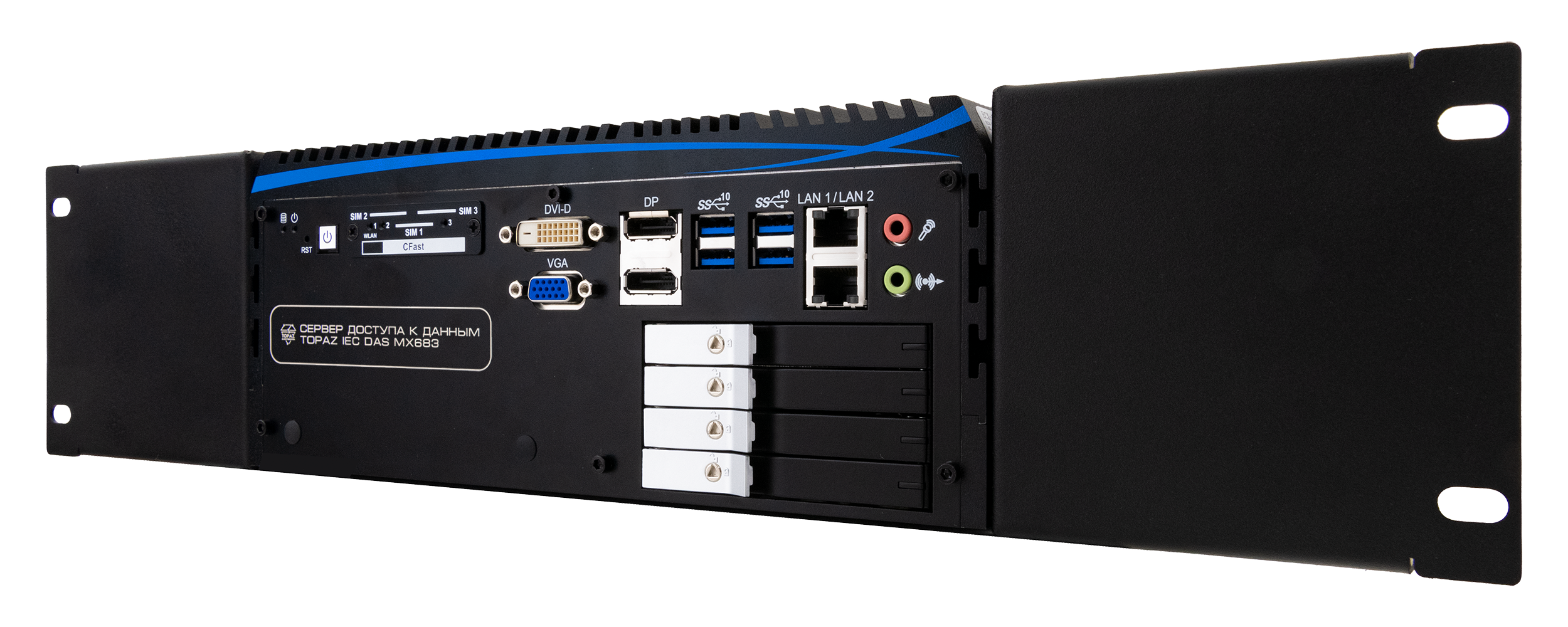

Сервер доступа к данным TOPAZ IEC DAS MX683

Представляет собой встраиваемый промышленный компьютер с комплектом программного обеспечения, реализующий функции сервера доступа к данным (DAS – Data Access Server) и/или функцию сервера базы данных, под управлением ТОС TOPAZ Linux / ASTRA LINUX / ALT LINUX.

Устройство применяется в системах телемеханики и АСУ ТП подстанций, в том числе в составе систем АСУ ТП высокоавтоматизированных подстанций, а также в системах автоматизации и диспетчеризации промышленных объектов: котельных, насосных станций, тепловых пунктов.

Описание
Технические характеристики
Модификации
Документация

Описание

Представляет собой встраиваемый промышленный компьютер с комплектом программного обеспечения, реализующего функции сервера доступа к данным (DAS – Data Access Server), под управлением ТОС TOPAZ Linux / ASTRA LINUX / ALT LINUX.

Программное обеспечение позволяет реализовать различные функции промышленной автоматизации и обеспечения информационной безопасности:

Контроллер системы сбора и передачи информации (ССПИ);
Сервер базы данных;
Устройство сбора и передачи данных (УСПД);
Сервер доступа к данным;
Сервер последовательных портов;
Ethernet маршрутизатор;
GPRS (3G, 4G) модем/роутер;
Сервер связи (FEP-процессор);
Конвертер протоколов;
Логический контроллер для реализации функций автоматики распределительной сети на уровне объекта автоматизации;
Шлюз информационной безопасности.

Технические характеристики

Характеристика	Значение
Общие характеристики
Архитектура процессора	x86-64
Оперативная память	16 Gb DDR4 (с возможностью установить до 64 Гб ОЗУ)
Дополнительный жесткий диск*	4 x 2.5-inch HDD/SSD, до 2x mSATA, внутренний mini-PCIe порт
Интерфейс дисплея*	1 порт VGA, 1 порт DVI-D и 2 порта DisplayPort 1 порт DVI-I, 1 порт DVI-D и 1 порт DisplayPort
Поддержка языков программирования в соответствии со стандартом ГОСТ Р MЭК 61131-3	Да
Интерфейс Ethernet
Поддерживаемые стандарты	IEEE 802.3 10BaseT; IEEE 802.3u 100BASE-TX; IEEE 802.3ab 1000BASE-T; IEEE 802.3x управление потоком; IEEE 802.3az Ethernet с энергосберегающим режимом; IEEE 802.1D-2004 STP, QoS; IEEE 802.1d STP; IEEE 802.1w RSTP¹⁾ IEEE 802.1Q тегирование трафика.
Промышленные протоколы	Ethernet/IP; ГОСТ Р МЭК 60870-5-104; Modbus/TCP; IEC 61850
Управление	SSH; Console – CLI; Web
Протоколы фильтрации трафика	VLAN на основе портов
Протоколы резервирования сети	STP/RSTP¹⁾; PRP; HSR
Информационная безопасность	Authentication Certificate - SSL Certificate/SSH Key Regenerate; 802.1X – Port Based; Port Security – Static MAC Port Lock
Протоколы синхронизации времени	ГОСТ Р МЭК 60870-5-104; NTP Server/Client; IEEE 1588v2 (PTP v2)
Характеристики интерфейса Ethernet
Количество портов*	до 6
Скорость обмена данными, Мбит/с	10/100/1000
Характеристики последовательных интерфейсов
Протоколы передачи данных	ГОСТ Р МЭК 60870-5-101 (master/slave), ГОСТ Р МЭК 60870-5-103 (master), Modbus RTU/ASCII (slave), SPA-Bus (master)
Режим передачи	асинхронный последовательный двухсторонний полудуплексный
Скорость передачи	2 400 – 115 200 бит/с

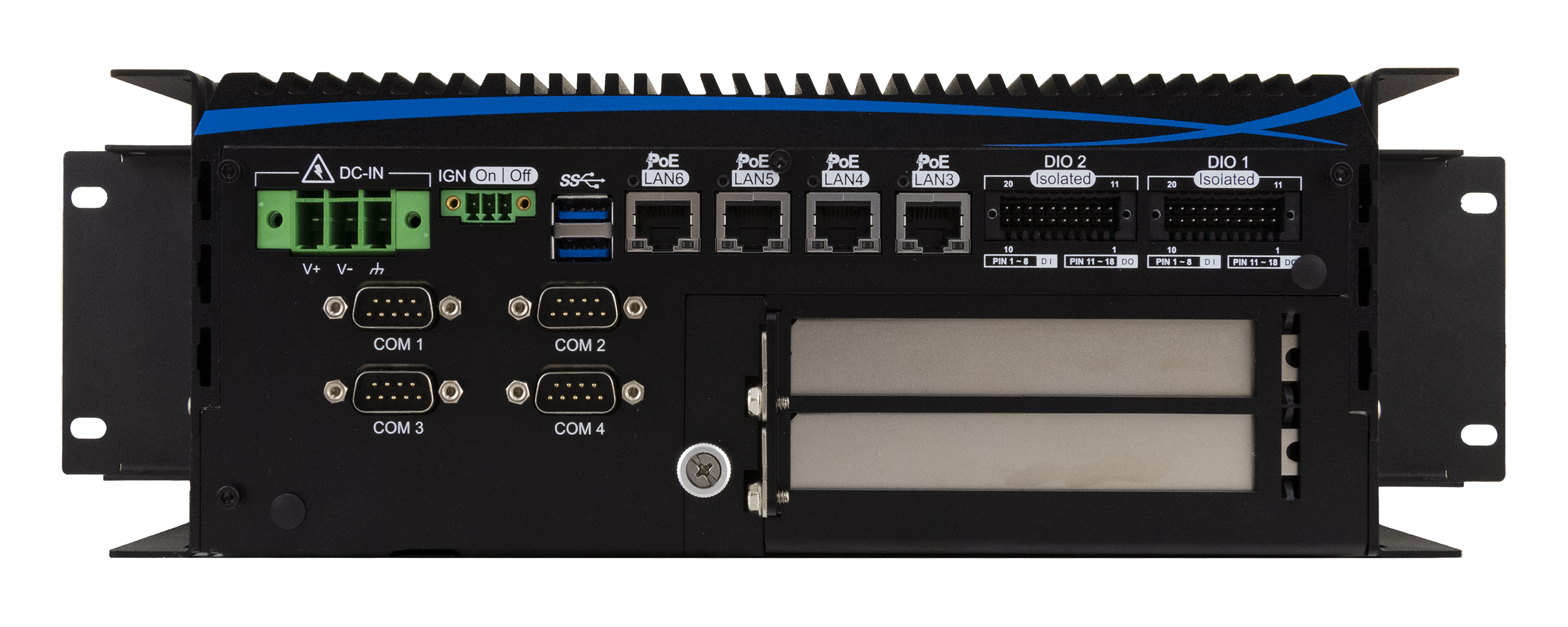

Интерфейс RS-485/RS-422/RS-232:
Тип разъема	разъем DB9
Порты	COM1-COM4
Порты расширения
Порт USB:
Количество	7
Тип разъема	Тип А
Поддержка спецификации	USB 2.0; USB 3.1
Требования по электропитанию
Номинальное напряжение, В	24 (DC)
Потребление, Вт, не более	100
Конструктивные свойства
Габаритные размеры*, (ШхВхГ),мм, не более исполнение 2U исполнение 3U	260 x 175 x 79,1 260 x 175 x 104,7
Материал корпуса	Листовая сталь
Масса нетто, кг, не более	5,5
Рабочие условия эксплуатации
Рабочая температура, °С модификация MC модификация HC	от -40 до +70 от -40 до +50
Относительная влажность воздуха при температуре 30 °C и ниже, %	до 95
Температура хранения, °C	от -40 до +80
Технические характеристики модема
Количество SIM-карт	до 3
Формат SIM-карты	mini-SIM или SIM-chip
Примечания: * Зависит от типа исполнения сервера 1) В устройствах с нечетным количеством портов Ethernet (E5, E7 и т.д.) использовать в протоколах RSTP/GOOSE/SV только порты на базовой плате. Базовая плата расположена в крайнем левом слоте.

Модификации

TOPAZ IEC DAS MX683 A [B]/[C]/[D]/[E]/[F]/[G]/[H]/[I]/[J]/[K] ([L]-[M]) N
Позиция		Код		Описание
Тип основного устройства
A		ExxRyy¹⁾		Общее количество портов устройства, где «xx» - суммарное количество портов Ethernet, «yy» - суммарное количество портов последовательной передачи данных
Дополнительные функции
B			3 GHz	Частота ЦПУ
			3.1 GHz
			3.4 GHz
			3.8 GHz
			4.8 GHz
C			nGSM²⁾	Разъем для подключения SIM карты, где «n» — это суммарное количество разъемов для установки SIM карт не более 3
D			nDIO	Универсальные каналы дискретного ввода-вывода, где «n» - суммарное количество каналов не более 32
E			VGA-DVI-2DP	Устройство имеет в составе 1 порт VGA, 1 порт DVI-D и 2 порта DisplayPort
			DVI-DP	Устройство имеет в составе 1 порт DVI-I, 1 порт DVI-D и 1 порт DisplayPort
F			1HDD1T	1 накопитель на 1 ТБ
			2HDD1T	2 накопителя на 1 ТБ
			3HDD1T	3 накопителя на 1 ТБ
			4HDD1T	4 накопителя на 1 ТБ
			1SSD1T ³⁾	1 накопитель на 1 ТБ
G			2SATA	2 SATA разъема
			4SATA	4 SATA разъема
H			16Gb	Устройство имеет 16Gb DDR4 памяти
			32Gb	Устройство имеет 32Gb DDR4 памяти
			64Gb	Устройство имеет 64Gb DDR4 памяти
I			mSATA8Gb	Устройство имеет разъем mSATA для подключения накопителя на 8 Gb
			mSATA512Gb	Устройство имеет разъем mSATA для подключения накопителя на 512 Gb
			2mSATA1T	Устройство имеет 2 разъема mSATA для подключения накопителя на 1 T
J			MC	Сервер общего применения
			HC	Высокопроизводительный сервер
K			нет	Для установки на монтажную панель
			RKIT	Монтажный комплект для установки в стойку 19”
Коммуникационные порты Ethernet
L			nGTx	Ethernet 10/100/1000 Мбит/с TX RJ-45
			mGTxPoE	Ethernet 10/100/1000 Мбит/с TX RJ-45 c поддержкой PoE+⁴⁾
			«n» – количество портов Ethernet соответствующего типа, максимальное суммарное количество портов Ethernet не более 4. «m» – количество портов Ethernet соответствующего типа, максимальное суммарное количество портов Ethernet не более 6.
Коммуникационные порты последовательной передачи данных
M			nR⁵⁾	порты RS-485/RS-422/RS-232 разъем DB9
			«n» – количество портов последовательной передачи данных, максимальное суммарное количество портов последовательной передачи данных 4.
Исполнение по питанию
N	LV			Один вход питания Uном 24В DC
1) В зависимости от кодировки устройства; 2) Количество разъемов для установки SIM карт зависит от типа применения: MC – 2 разъема для установки SIM карт; HC – 3 разъема для установки SIM карт; 3) Без возможности работы с СУБД; 4) Суммарное количество портов с поддержкой PoE+ не более 4; 5) Тип определяется программно.
