Система мониторинга частичных разрядов TOPAZ ЧР

Система мониторинга частичных разрядов TOPAZ ЧР
Система мониторинга частичных разрядов TOPAZ ЧР
Система мониторинга частичных разрядов TOPAZ ЧР

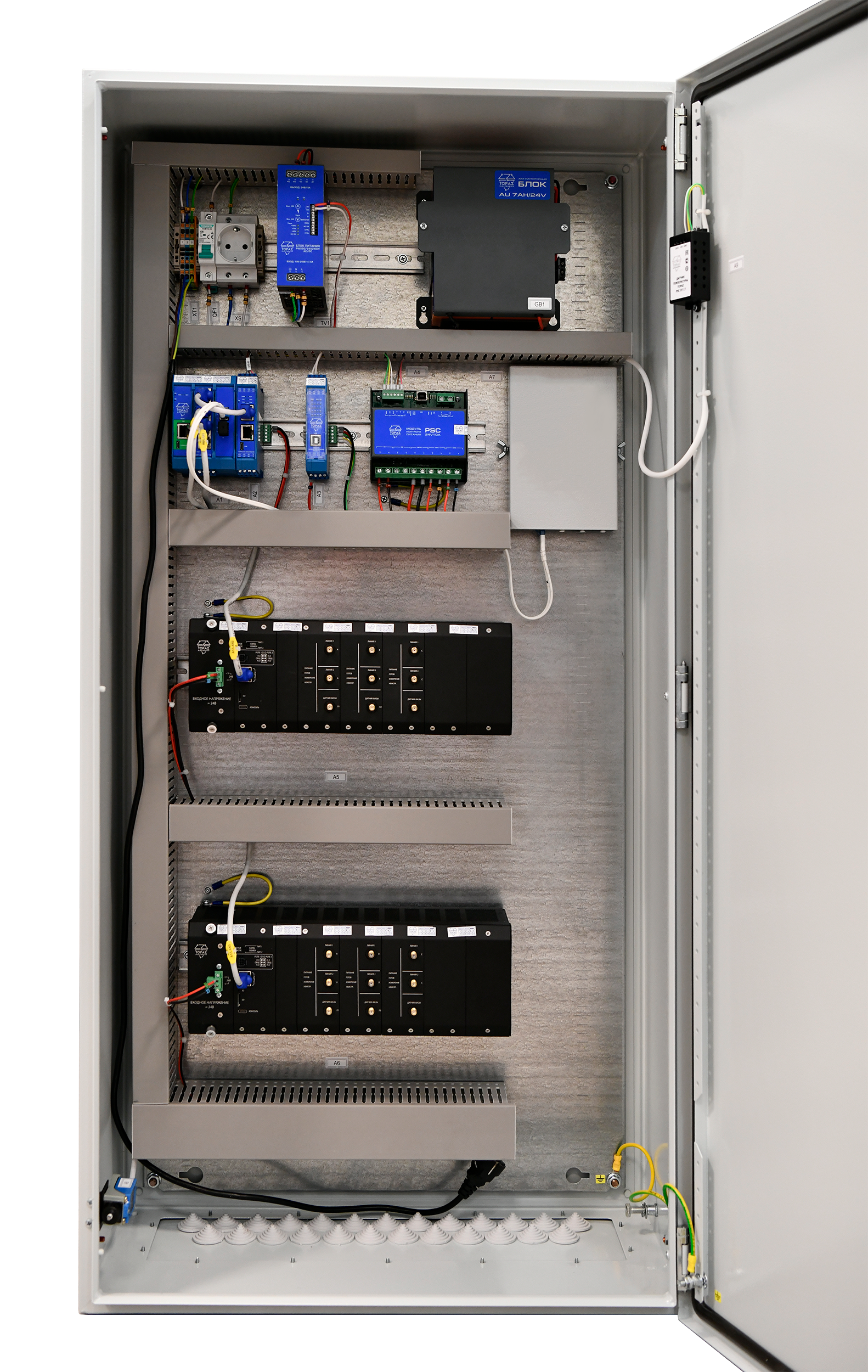

Система TOPAZ ЧР предназначена для непрерывного контроля состояния изоляции кабельных линий под рабочим напряжением. Принцип работы системы основан на анализе импульсов частичных разрядов (ЧР) внутри изоляции силового кабеля и концевых и соединительных муфт.

Система состоит из двух компонентов:

• измеритель частичных разрядов TOPAZ ВЧ

• измеритель частичных разрядов TOPAZ АК

Измеритель частичных разрядов TOPAZ ВЧ представляет собой устройство анализа и оценки интенсивности и распределения импульсов ЧР. Измерение производится при помощи специализированных датчиков, представляющих собой высокочастотные трансформаторы тока, установленные на проводнике заземления экрана кабеля, в разрыве цепи заземления, или в цепи заземления емкостного датчика. Конкретный тип датчика выбирается исходя из типа и особенностей контролируемого оборудования. Прибор обеспечивает возможность эффективно отстраиваться от наводок высокочастотных помех на контролируемый объект.

Измеритель частичных разрядов TOPAZ АК осуществляет диагностику ЧР и контроля состояния концевых и промежуточных соединительных муфт высоковольтных кабельных линий. Диагностика осуществляется на основе регистрации и анализа ЧР акустическим методом, имеющим высокую чувствительность при поиске дефектов в изоляции любого типа. Из-за интенсивного затухания акустических сигналов по длине кабеля, зона чувствительности акустических датчиков обычно не превышает ±1 метр.

Системой осуществляется сохранение всех исходных данных, что позволяет применять к данным новые алгоритмы контроля изоляции.

  • Технические характеристики

Технические характеристики

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

Количество каналов регистрации ЧР

6

Рабочее напряжение контролируемых объектов

от 3 кВ и выше

Частотный диапазон регистрируемых импульсов, МГц: HF UHF

0,1 - 20,0 400-1500,0

Интерфейс передачи данных

Ethernet

Объем памяти для хранения архива выполненных измерений ЧР, Мб

256

Количество встроенных выходных реле управления (сухой перекидной контакт)

3 (250 В, 6А)
