Автоматизированная система мониторинга и технического диагностирования трансформаторного оборудования и КРУЭ АСМД TOPAZ

Назначение и ключевые возможности системы

АСМД TOPAZ решает широкий спектр задач для обеспечения бесперебойной работы энергообъектов:

• Непрерывный контроль ключевых параметров оборудования в нормальных, предаварийных и аварийных режимах.


• Техническое диагностирование и расчет остаточного ресурса на основе данных в реальном времени.


• Раннее обнаружение дефектов и предотвращение аварийных ситуаций.


• Формирование базы данных и отчетной документации для анализа тенденций и истории работы оборудования.

Архитектура системы

Система построена по надежной и масштабируемой архитектуре:

1. Первый уровень (Датчики): Первичные датчики, устанавливаемые непосредственно на оборудование.

• Контроль температуры, давления, вибрации.


• Контроль токов утечки высоковольтных вводов.


• Контроль перенапряжений, токов.


• Контроль работы системы охлаждения и РПН.


• Анализ газов и влаги в трансформаторном масле. Мониторинг частичных разрядов (ЧР) акустическим и электромагнитным методами.


• Контроль плотности и утечки элегаза в КРУЭ.

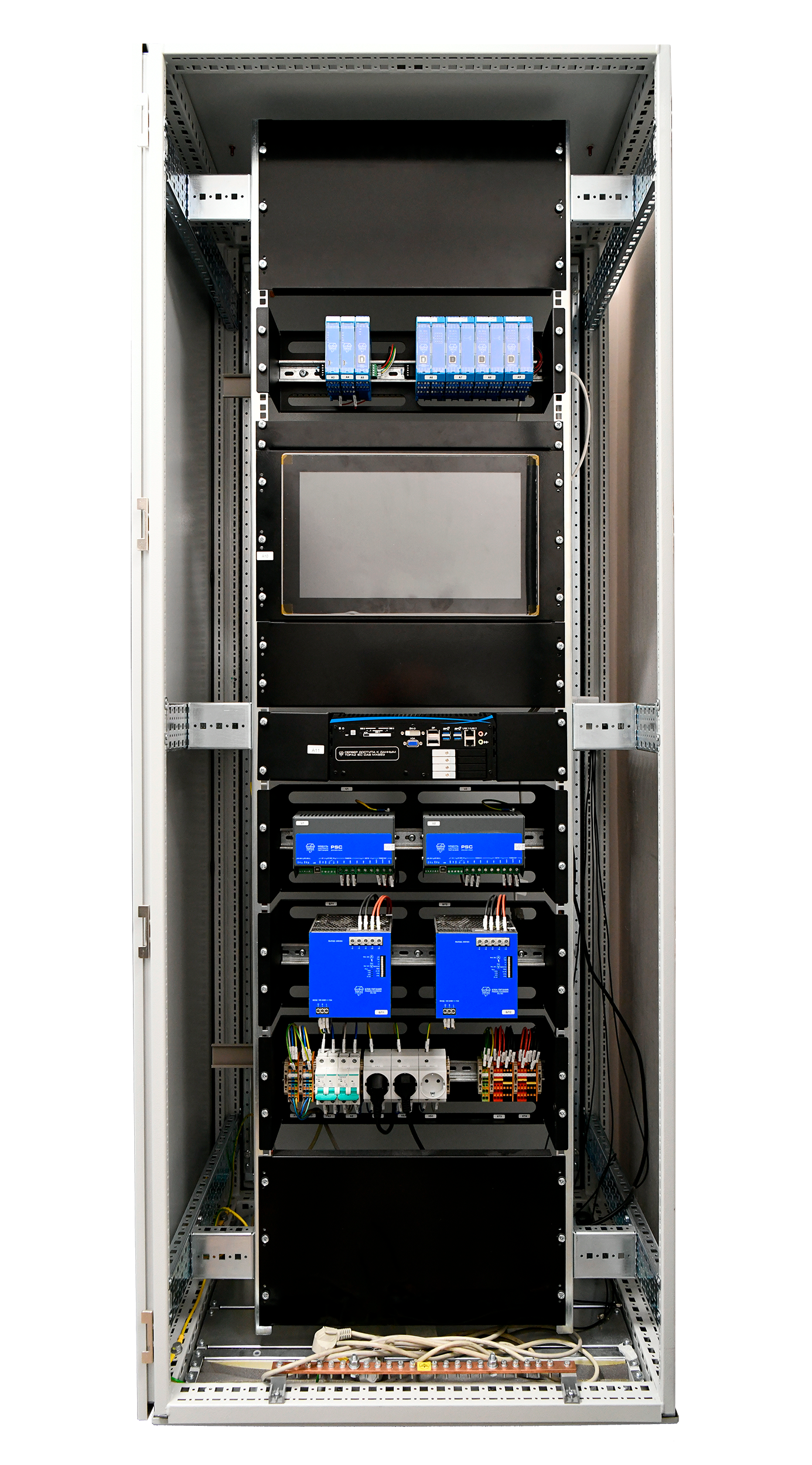

2. Второй уровень (Сбор и обработка данных): Устройства сбора и передачи данных TOPAZ IEC DAS, которые агрегируют сигналы с датчиков, выполняют первичную обработку и математические расчеты, а также передачу данных на вышестоящие системы.

3. Третий уровень (Визуализация и управление): Автоматизированные рабочие места (АРМ) оператора. Обеспечивают наглядное отображение информации, углубленную аналитику, формирование предупреждений и отчетов.

Ключевые функциональные модули и датчики

В состав АСМД TOPAZ входит более 20 типов модулей и датчиков:

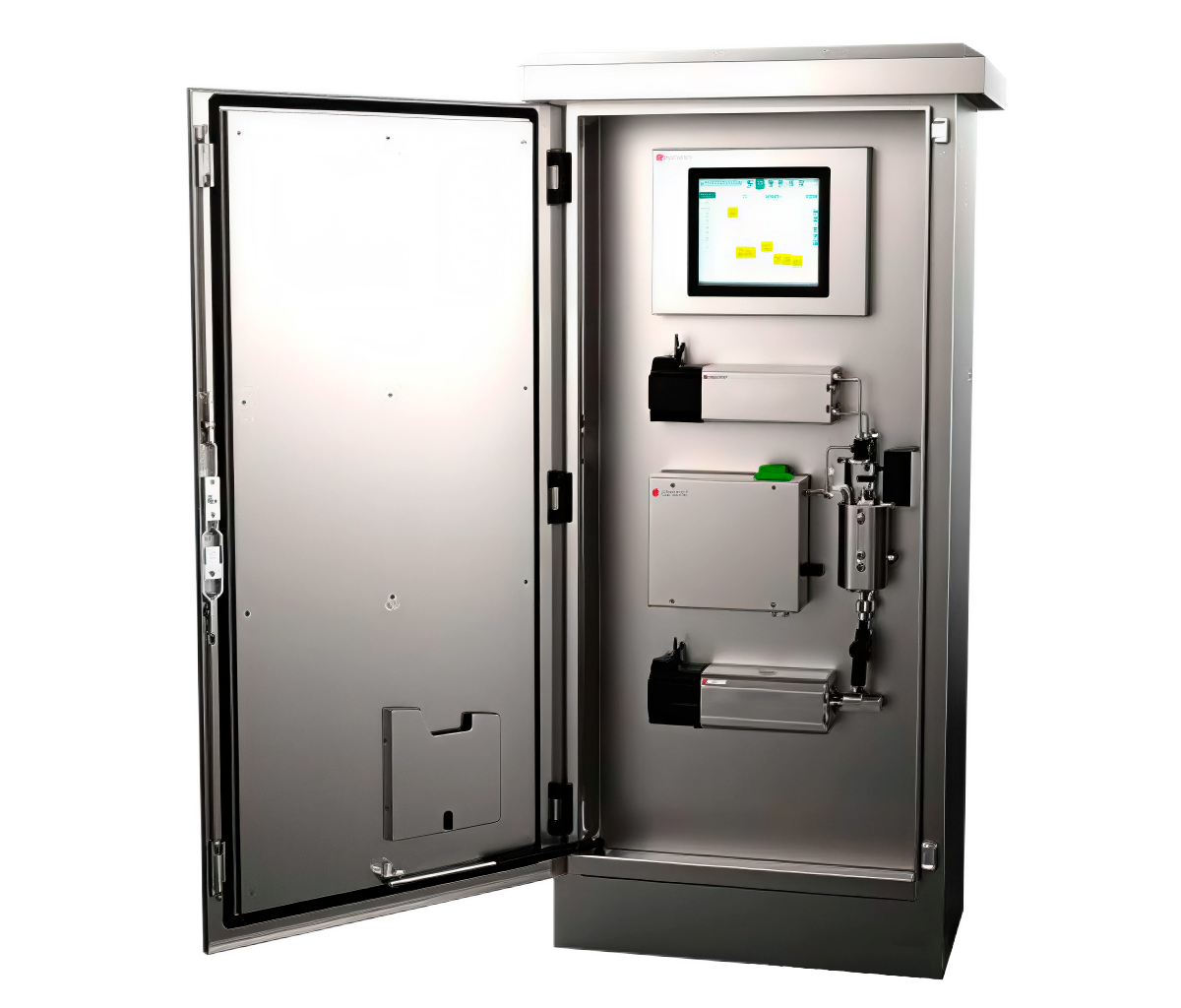

• TOPAZ CHR: Онлайн-хроматограф для анализа растворенных газов в масле.


• TOPAZ DH: Датчики влажности масла.


• TOPAZ DT RS485: Датчики температуры воздуха.


• TOPAZ DB-2: Высокочастотные датчики для контроля частичных разрядов и токов утечки высоковольтных вводов силового оборудования.


• TOPAZ DLF: Датчики электромагнитного шума.


• TOPAZ DVN: Датчики вибрации для контроля механического состояния.


• TOPAZ DSF6-TPH: Датчики для контроля температуры, давления, влажности элегаза.


• TOPAZ DSF6-L: Датчики для контроля утечки элегаза.


• TOPAZ DUHF: Высокочастотные датчики для контроля частичных разрядов в элегазовой изоляции КРУЭ.


• TOPAZ IEC DAS: Устройства сбора и передачи данных.


• TOPAZ TM PM7-Pr: Многофункциональные измерительные модули.


• TOPAZ TM AIN8-Pr: Модули аналогового ввода.


• TOPAZ HMI: Панели оператора для локального контроля.

Математическая модель и интеллектуальная аналитика

Система проводит сложные расчеты для оценки состояния оборудования:

• Временные превышения напряжения по сторонам контролируемого объекта.


• Мощность контролируемого оборудования.


• Температура наиболее нагретой точки обмотки.


• Содержание влаги в изоляции.


• Старение изоляции. Прогноз старения и общего износа.


• Состояние и эффективность системы охлаждения Состояние устройства РПН.


• Оценка состояния изоляции вводов.


• Внутренние потери в Т.


• Расчет ЧР и построение частотных характеристик.


• Нагрузочная способность Т.


• Комплексная оценка состояния оборудования.


• Вибродиагностика.


• Состояние элегаза.


• Контроль ресурса выключателя.
