Сетевой промышленный коммутатор (конструктивное исполнение RR и RF) TOPAZ SW5xx
Управляемые коммутаторы в стоечном исполнении 1U до 52 портов Fast Ethernet/Gigabit Ethernet/10Gigabit Ethernet с индустриальным диапазоном температуры работы -40 до +70 °С , защитой по ЭМС.
Навигация
Характеристики
Модификации
Документация
Характеристики
| Характеристика | Значение |
|---|---|
| Интерфейсы связи Ethernet | |
|
Fast Ethernet |
до 48 |
|
Gigabit Ethernet |
до 48 |
|
10 Gigabit Ethernet |
до 4 |
| Скорость обмена данными, Мбит/с | до 10 000 |
| Варианты исполнения (допустимо комбинировать) | RJ-45, LC (single-/multi-mode), SFP |
| Поддерживаемые стандарты передачи данных |
IEEE 802.3ae 10GBASE-R (SFP+)/1000BASE-X (SFP); IEEE 802.3 for 10BaseT; IEEE 802.3u for 100BaseTx, 100BaseFx; IEEE 802.3ab 1000BASE-T; IEEE 802.3z 1000BASE-X; IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol; IEEE 802.1D-2004 for Spanning Tree Protocol; IEEE 802.1s for Multiple Spanning Tree Protocol; IEEE 802.1Q for VLAN Tagging; IEEE 802.1p for Class of Service; IEEE 802.1X for Authentication; IEEE 802.3az Energy Efficient Ethernet |
| Промышленные протоколы |
Ethernet/IP; IEC 61850-8-1; IEC 61850-9-2; IEC 60870-5-104; Modbus/TCP |
| Управления |
IPv4, IPv6 управление; SNMP v1/v2c/v3; SSH; Console – CLI; Web; DHCP(Client/Option 82/Relay Agent/IP-Port Binding) |
| Протоколы фильтрации |
802.1Q; VLAN Unaware; Port-Based VLAN GVRP |
| Протоколы резервирования |
STP/RSTP; MSTP; PRP |
| Информационная безопасность | Port security, фильтрация по MAC |
| Протоколы синхронизации времени |
SNTP; NTP Server/Client; IEEE 1588v2 (PTP v2); IEC 60870-5-104 |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Зеркалирование | SPAN/RSPAN/ERSPAN |
| Функции VLAN и QoS | |
| Организация VLAN | На основе портов |
| Максимальное количество VLAN | 4096 |
| Классификация трафика | На основе информации QoS, содержащейся в поле 802.1p заголовка Ethernet |
| Количество классов трафика QoS | 8 |
| Определение QoS | Порт, IEEE 802.1p, TOS/DS, IP4 TOS&DS,IPv6 TC 802.1Q VID, MAC-адрес |
| Режимы приоритизации QoS на порт | Strict (SP- строгий),Weighted (WRR - взвешенный), Mixed (смешанный) |
| Поддержка очередей | SPQ, WFQ |
| Характеристики питающей сети | |
|
Каналы питания, В: - исполнение 2LV - исполнение 24/48-24/48 - исполнение 2HV |
2 х Uном = 24/48 DC 2 х Uном = 220 DC/АС |
|
Диапазон питания, В: - канал 2LV - канал 24/48-24/48 - канал 2HV |
от 18 до 75 (DC) от 90 до 265 (AC); от 100 до 365 (DC) |
| Характеристики питания переменным током | |
| Размах пульсаций напряжения, % | до 10 |
| Коэффициент пульсации напряжения, % | 5 (класс VR3) |
| Частотный диапазон напряжения питания переменного тока, Гц | 50 ± 15% |
| Несинусоидальность напряжения, % | до 10 |
| Конструкция | |
|
Материал корпуса |
металл |
| Степень защиты корпуса |
IP20 |
|
Способ монтажа |
в стойку 19” |
|
Габаритные размеры: - с учетом монтажных элементов (ШВГ), мм - без учета монтажных элементов (ШВГ), мм |
483 х 43,7 х 385 440 x 43,7 x 385 |
| Масса, кг, не более | 2 |
| Характеристики надежности | |
| Средняя наработка на отказ, часов | 283 000 |
| Средний срок службы, лет | 30 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °С | от -40 до +70 |
|
Относительная влажность воздуха при температуре 30 °С и ниже, % |
до 100 |
| Атмосферное давление воздуха, кПа | от 60 до 106,7 |
Модификации
| Типовые модификации | ||
|---|---|---|
|
1 |
 |

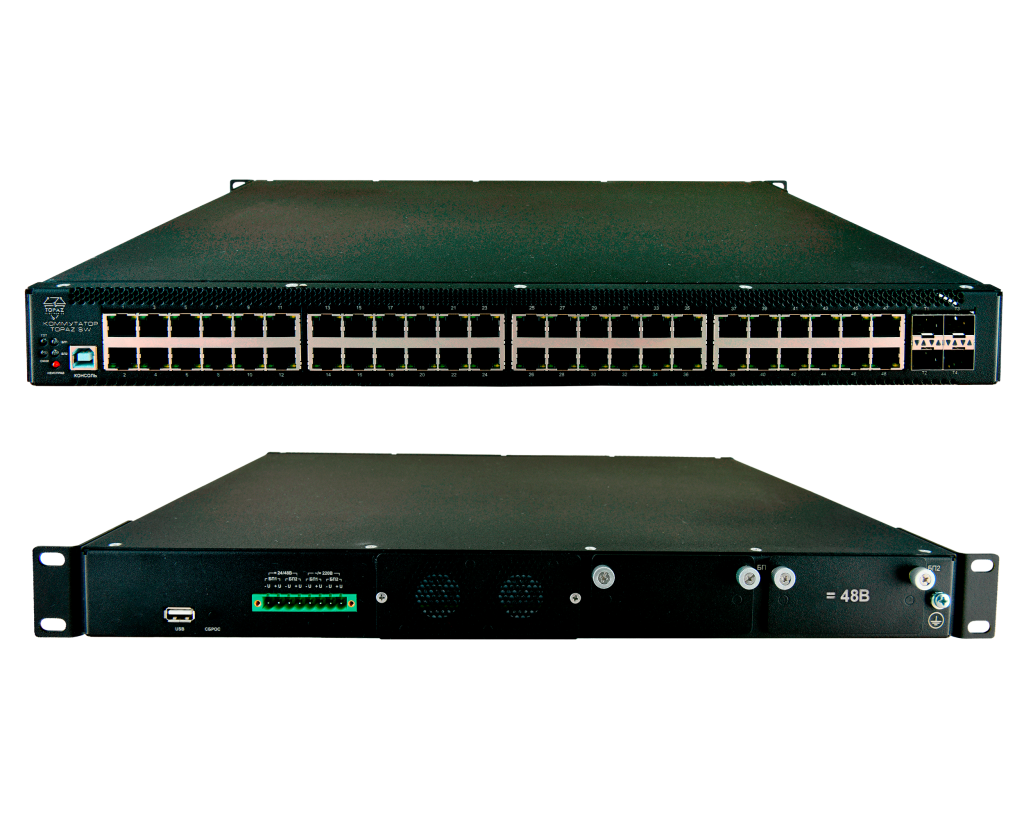

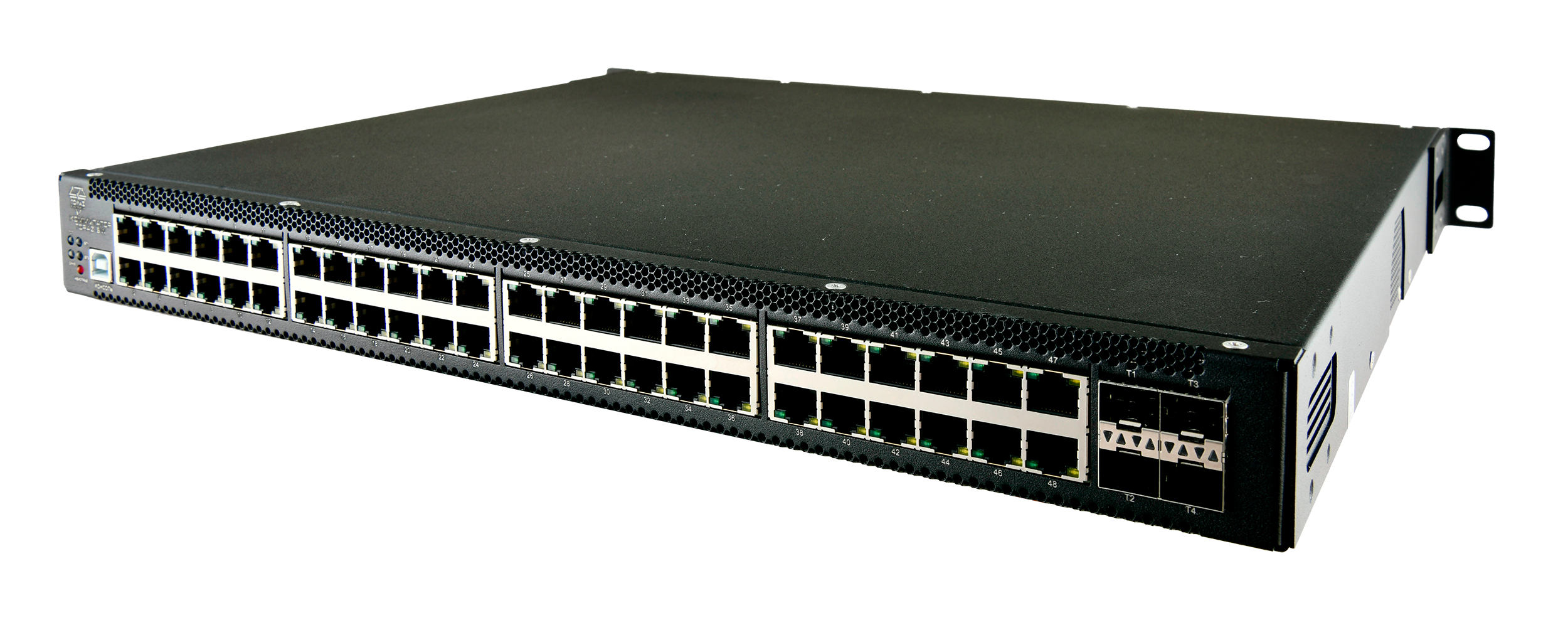

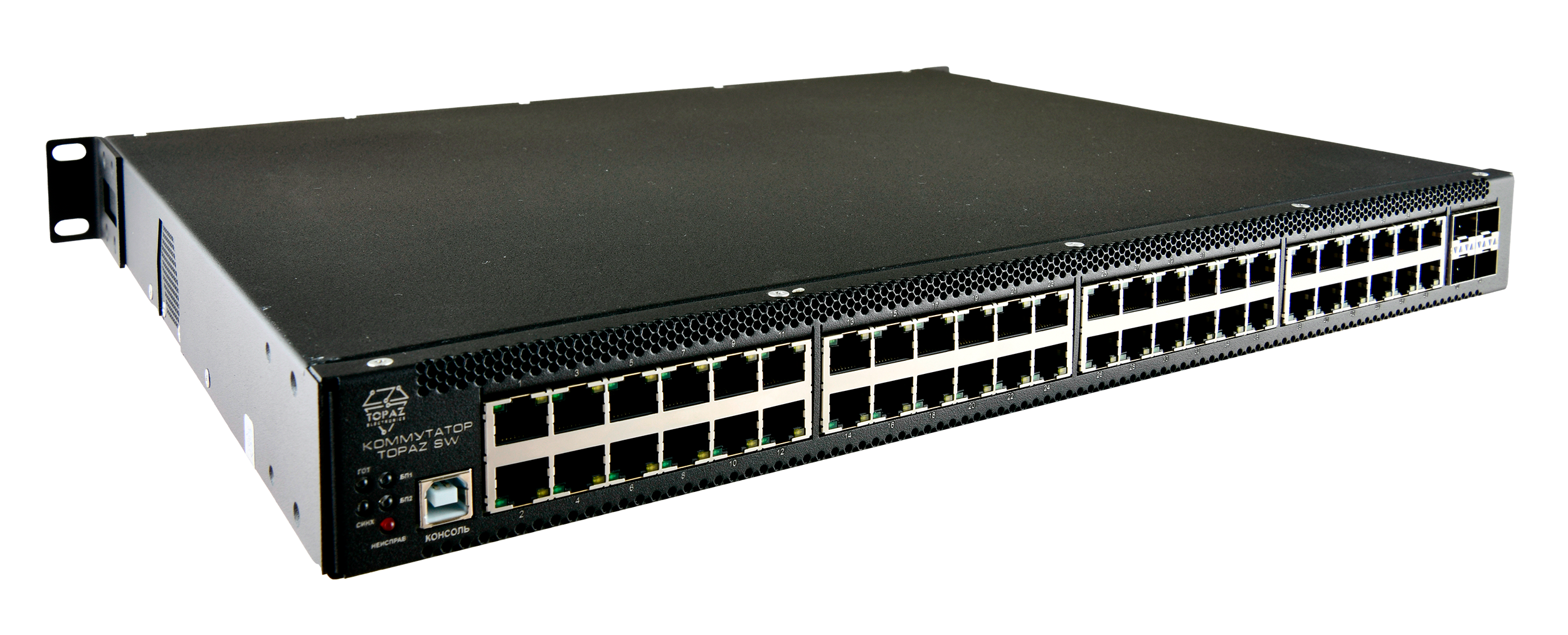

Сетевой промышленный коммутатор TOPAZ SW552-4GSFP+-48GTx-RR-24/48 Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 52 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 48 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 1 вход Uном = 24/48 В DC (18 – 75 В) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
|
2 |
 |

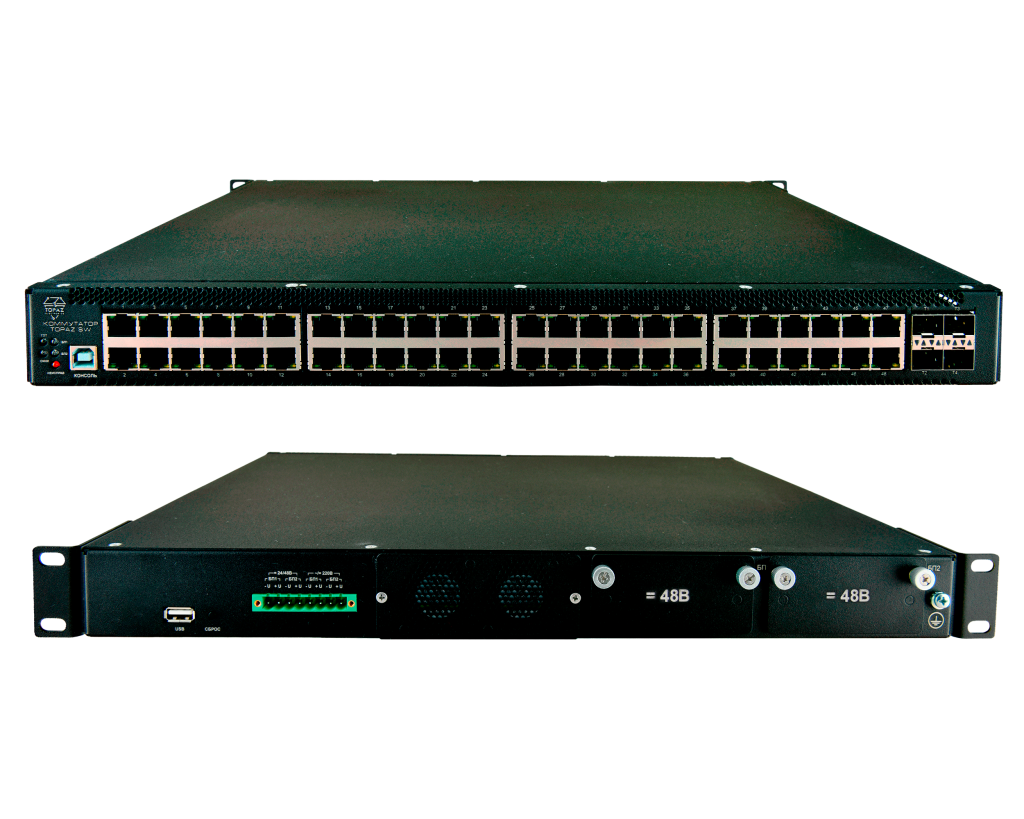

Сетевой промышленный коммутатор TOPAZ SW552-4GSFP+-48GTx-RR-24/48-24/48 етевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 52 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 48 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 2 входа Uном = 24/48 В DC (18 – 75 В) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 3 |
 |

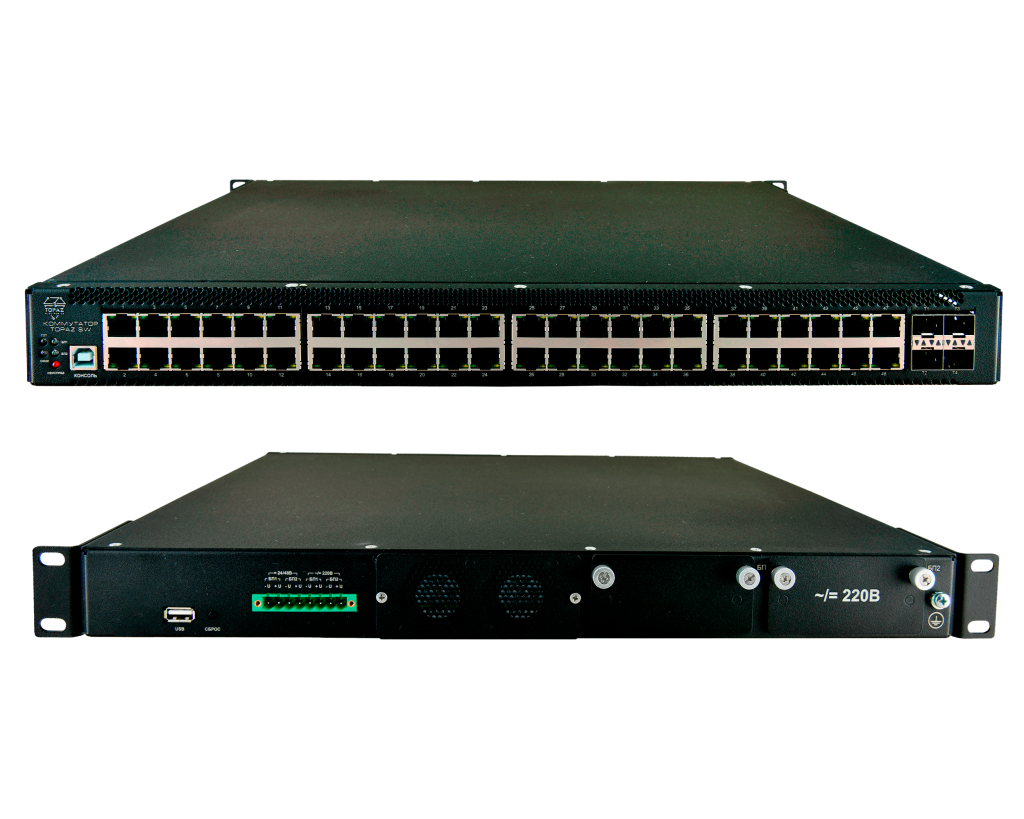

Сетевой промышленный коммутатор TOPAZ SW552-4GSFP+-48GTx-RR-HV Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 52 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 48 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 1 вход Uном = 220 В AC/DC (90 – 265 В (AC), 100 – 365 В (DC)) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 4 |
 |

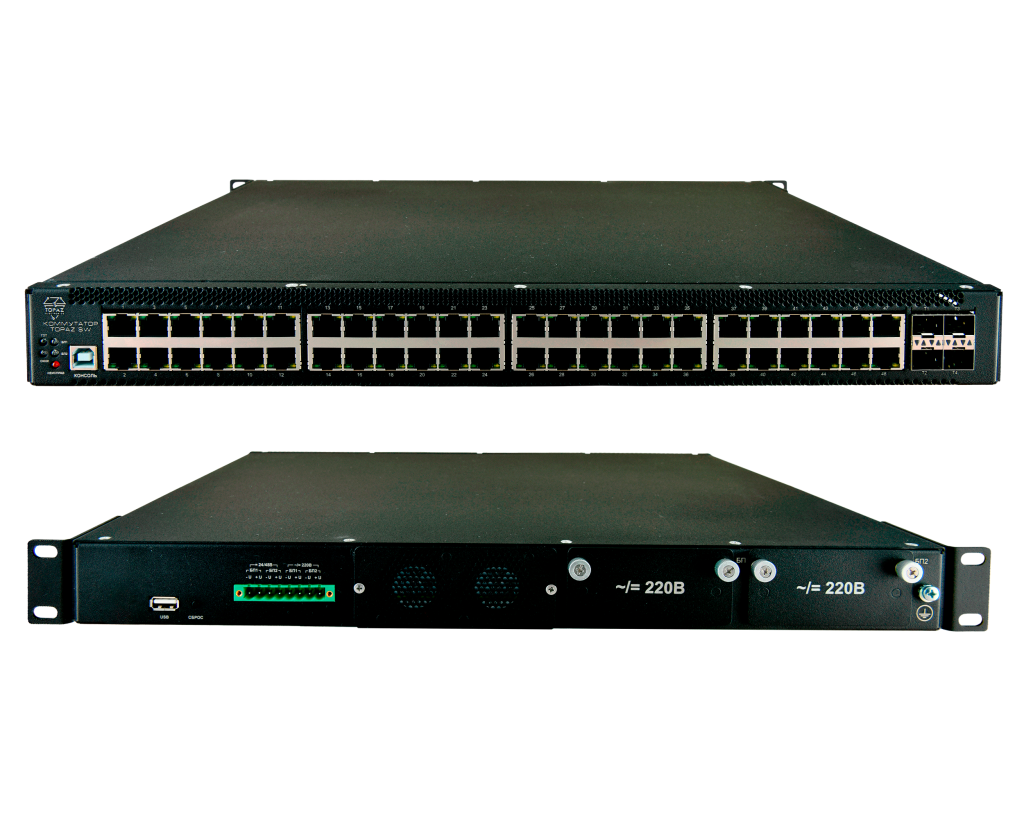

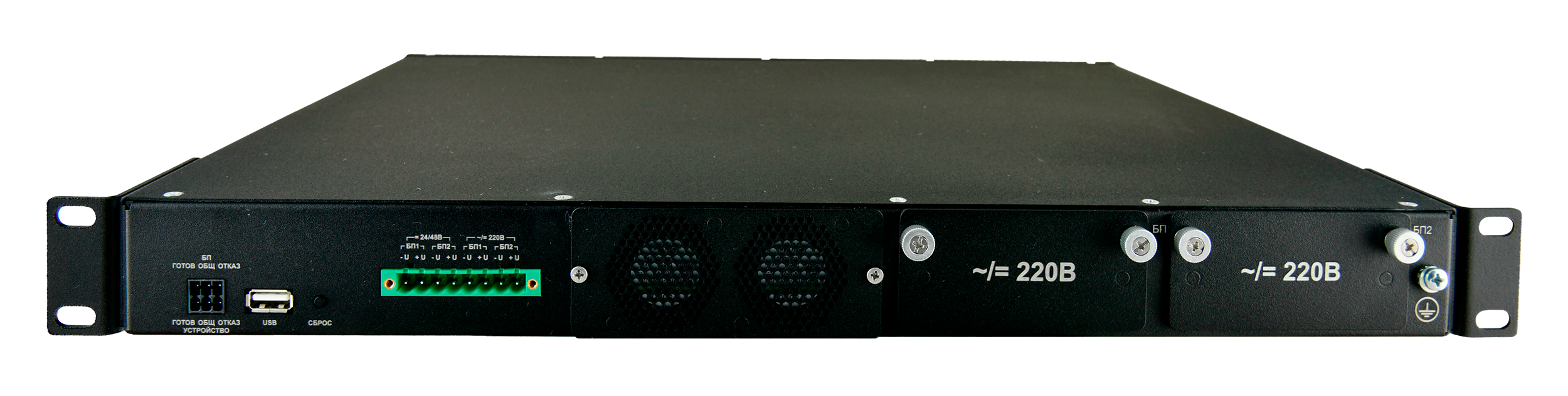

Сетевой промышленный коммутатор TOPAZ SW552-4GSFP+-48GTx-RR-2HV Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 52 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 48 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 2 входа Uном = 220 В AC/DC (90 – 265 В (AC), 100 – 365 В (DC)) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 5 |
 |

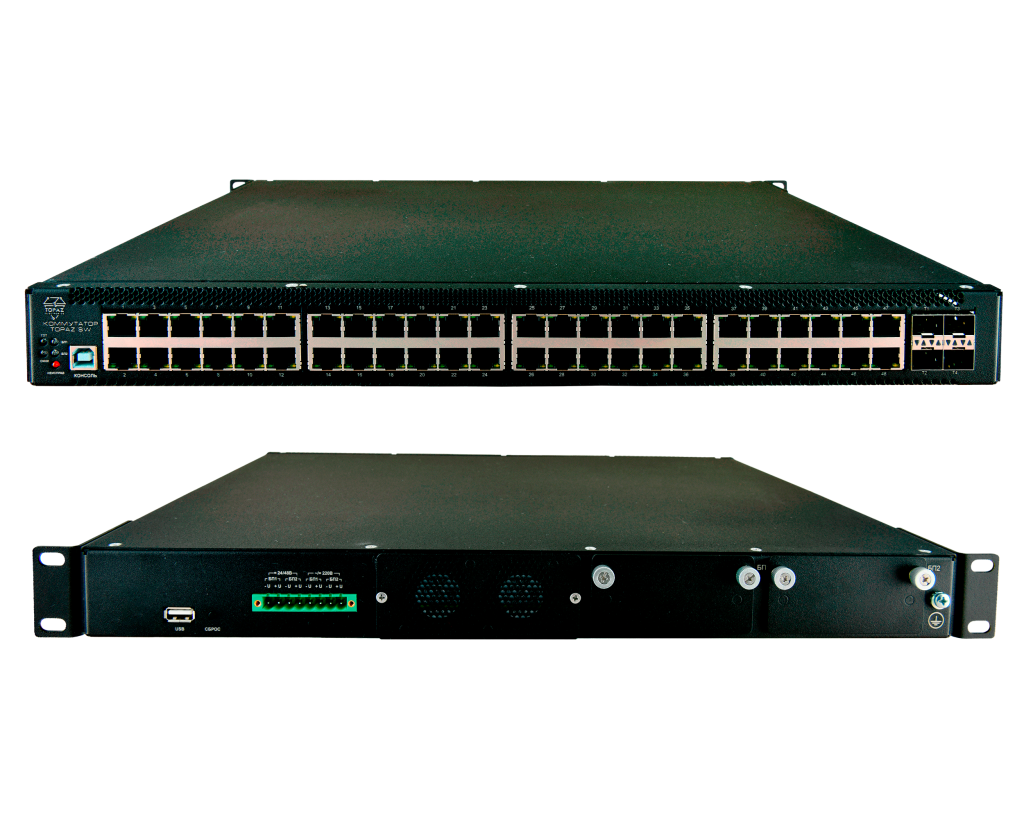

Сетевой промышленный коммутатор TOPAZ SW552-4GSFP+-48GTx-RR-PW Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 52 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 48 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 1 свободный слот под БП (БП заказывается отдельно) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 6 |
|
Сетевой промышленный коммутатор TOPAZ SW552-4GSFP+-48GTx-RR-2PW Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 52 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 48 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 2 свободных слотов под БП (БП заказывается отдельно) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 7 |
 |
Сетевой промышленный коммутатор TOPAZ SW528-4GSFP+-24GTx-RR-24/48 Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 28 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 24 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 1 вход Uном = 24/48 В DC (18 – 75 В) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 8 |
 |

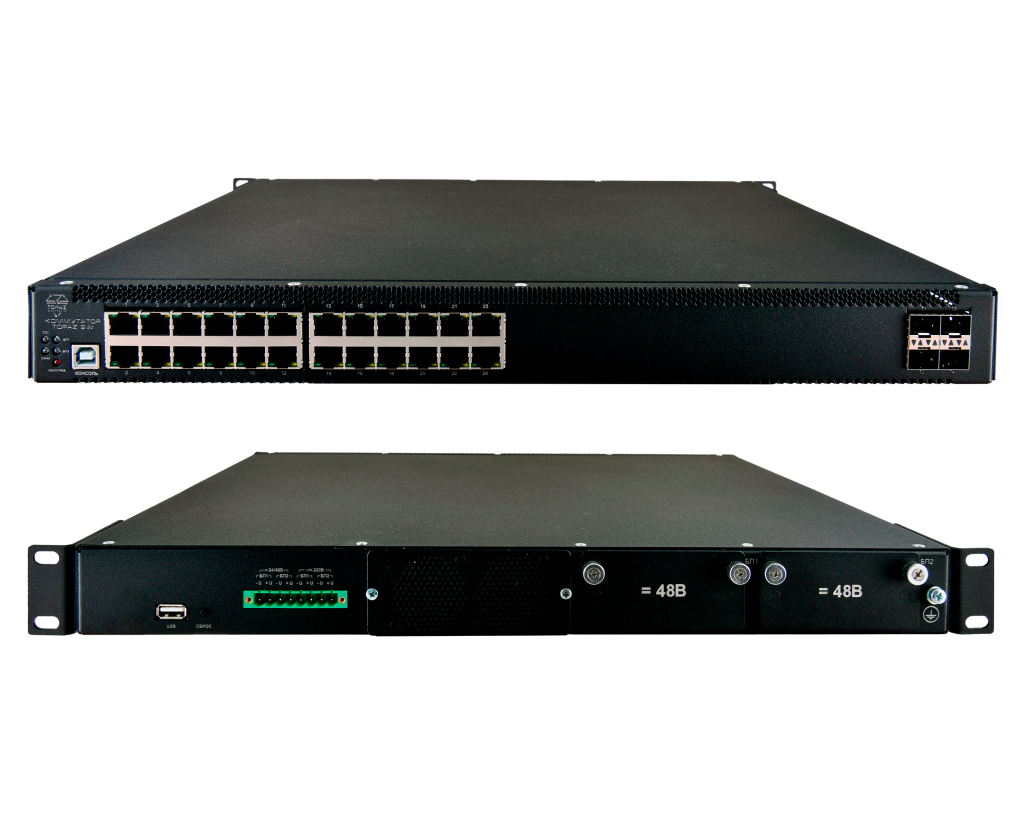

Сетевой промышленный коммутатор TOPAZ SW528-4GSFP+-24GTx-RR-24/48-24/48 Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 28 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 24 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 2 входа Uном = 24/48 В DC (18 – 75 В) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 9 |
 |

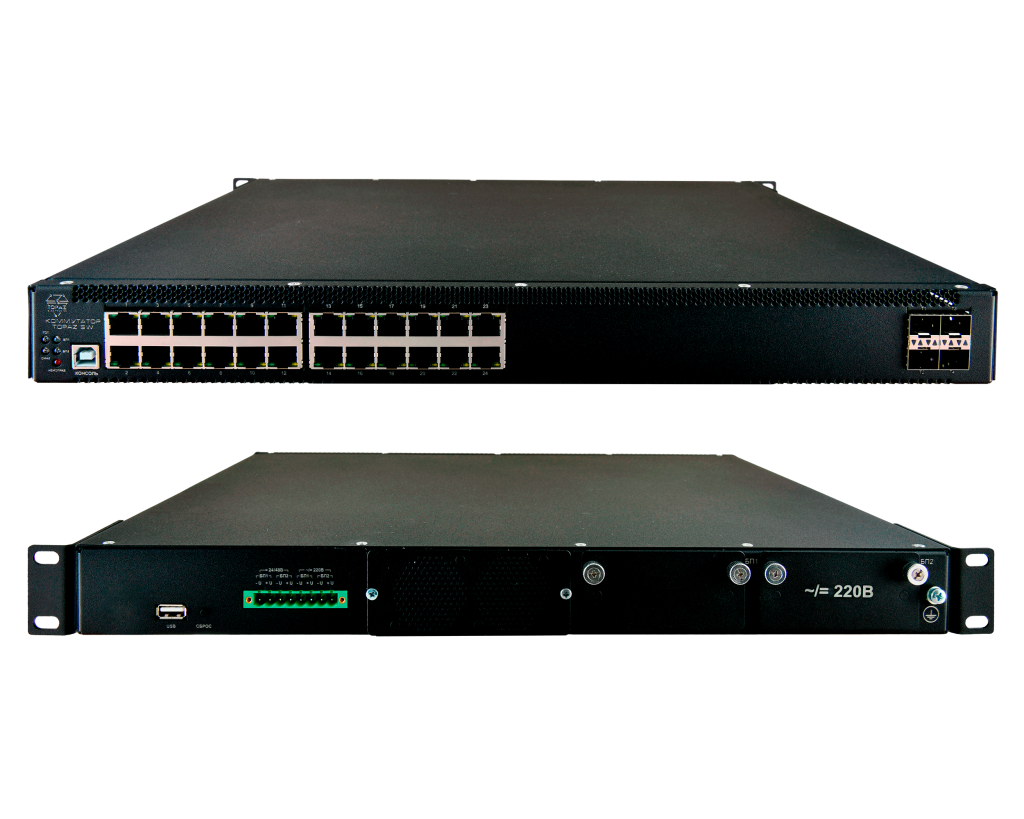

Сетевой промышленный коммутатор TOPAZ SW528-4GSFP+-24GTx-RR-HV Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 28 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 24 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 1 вход Uном = 220 В AC/DC (90 – 265 В (AC), 100 – 365 В (DC)) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 10 |
 |
Сетевой промышленный коммутатор TOPAZ SW528-4GSFP+-24GTx-RR-2HV Cетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 28 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 24 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 2 входа Uном = 220 В AC/DC (90 – 265 В (AC), 100 – 365 В (DC)) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 11 |
 |
Сетевой промышленный коммутатор TOPAZ SW528-4GSFP+-24GTx-RR-PW Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 28 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 24 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 1 свободный слот под БП (БП заказывается отдельно) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
| 12 |
|

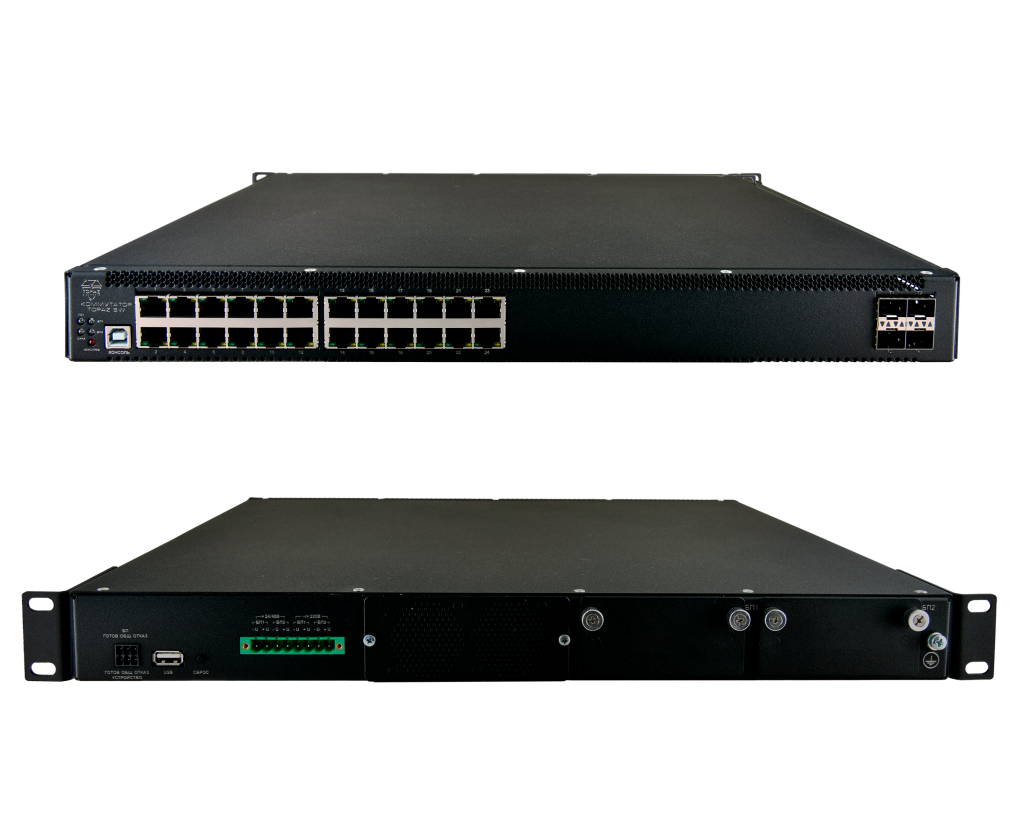

Сетевой промышленный коммутатор TOPAZ SW528-4GSFP+-24GTx-RR-2PW Сетевой коммутатор в металлическом корпусе 1U для установки в стойку 19”. Крепление в стойку сзади (с возможностью перестановки крепления для установки в стойку спереди). Общее кол-во портов: 28 Кол-во портов 10GBASE-R (SFP+) или 1000BASE-X (SFP): 4 Кол-во портов 100 Мбит/с или 1000 Мбит/с TX RJ-45: 24 Протоколы синхронизации: SNTP/NTP, IEEE 1588v2 (PTP v2) Протоколы резервирования: STP/RSTP, MSTP, MRP, PRP Консольный порт: USB Питание: 2 свободных слотов под БП (БП заказывается отдельно) Мощность: 100 Вт Стандартное исполнение: -10...+50 °С Тип охлаждения: активное Габаритные размеры (ШхВхГ): 483х44х380 мм Масса: не более 8 кг. |
