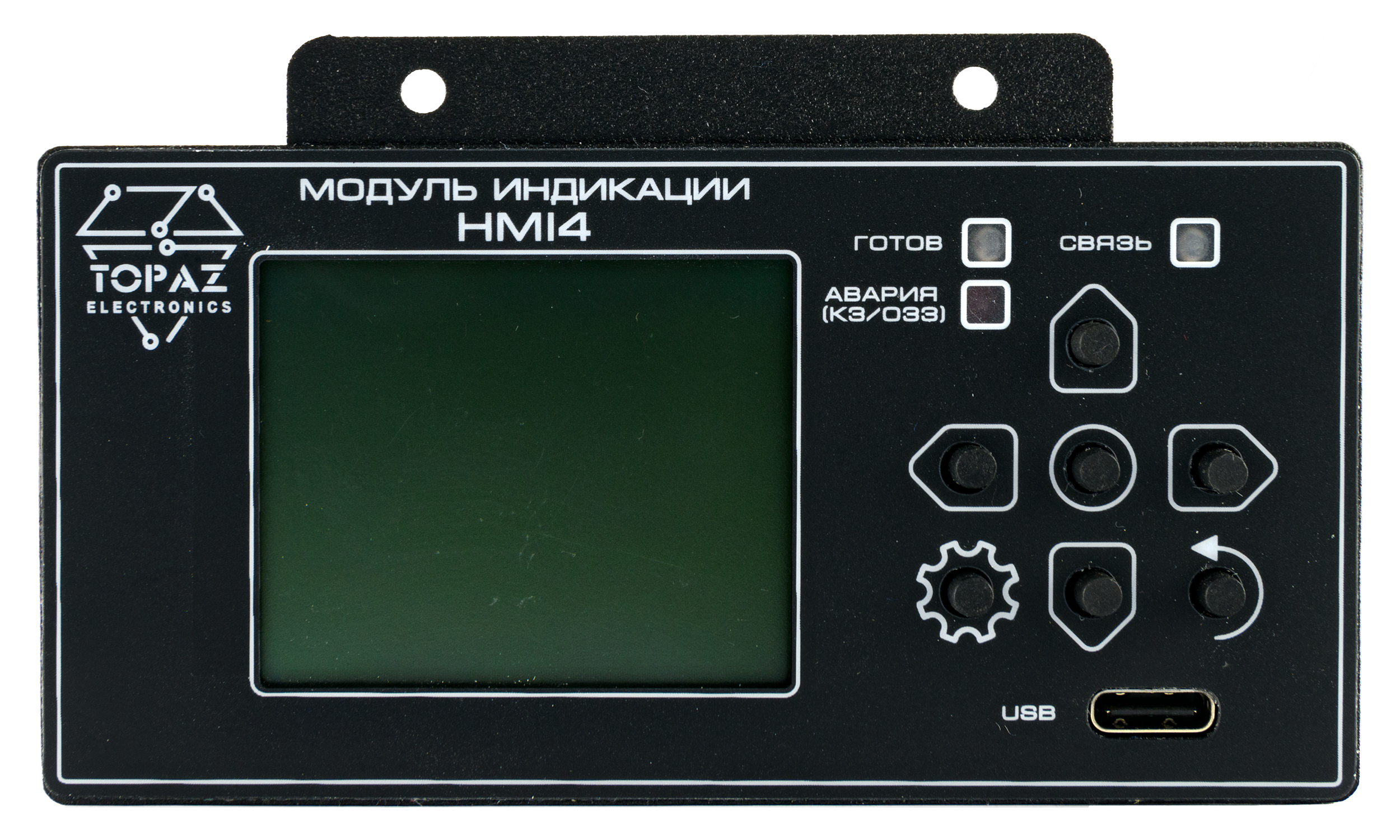

Модуль индикации TOPAZ HMI4

Модуль индикации TOPAZ HMI4 предназначен для отображения результатов измерения преобразователей TOPAZ. Он также может подключаться по интерфейсу RS-485 к другим преобразователям, устройствам телемеханики и ПК. Конфигурирование модуля возможно как через интерфейс RS-485, так и непосредственно с помощью панели индикации.

Оставить заявку

Технические характеристики
Условные обозначения
Модификации
Документация

Технические характеристики

Характеристика	Значение
Характеристики питания
Номинальное напряжение питания, В	24 (DC)
Потребляемая мощность, Вт, не более	5
Характеристики экрана
Тип экрана	жидкокристаллический
Размеры цифр/символов (ШхВ), мм	6х8/8х16
Количество строк отображения, шт	8
Количество цифр в строке, шт	10
Цвет подсветки экрана	белый
Характеристики интерфейса передачи данных
Интерфейс передачи данных	RS-485
Скорость передачи, бит/с	115 200
Протоколы передачи данных	Modbus RTU
Конструкция
Способ крепления	фиксируется зажимами
Материал корпуса	металл
Степень защиты корпуса	IP20
Габаритные размеры (ШхВхГ), мм	96 х 48 х 121
Масса, кг, не более	0,5
Надежность
Средняя наработка на отказ в нормальных условиях, ч	140 000
Среднее время восстановления работоспособности на объекте эксплуатации (без учета времени прибытия персонала и при наличии ЗИП), мин, не более	30
Средний срок службы, лет	30
Рабочие условия эксплуатации
Температура окружающего воздуха, °С	от -40 до +70
Относительная влажность воздуха при температуре 30 °С и ниже, %	до 100
Атмосферное давление воздуха, кПа	66 – 106,7

Условные обозначения

TOPAZ HMI4 - А
Поз.	Код	Описание
Функция резервного питания выходного канала
А	-	функция RPS отсутствует
	RPS	функция RPS реализована в изделии

Модификации

TOPAZ HMI4 - Модуль индикации без функции резервного питания выходного канала
TOPAZ HMI4 – RPS – Модуль индикации с функцией резервного питания выходного канала

Документация

^{Руководство по эксплуатации}
