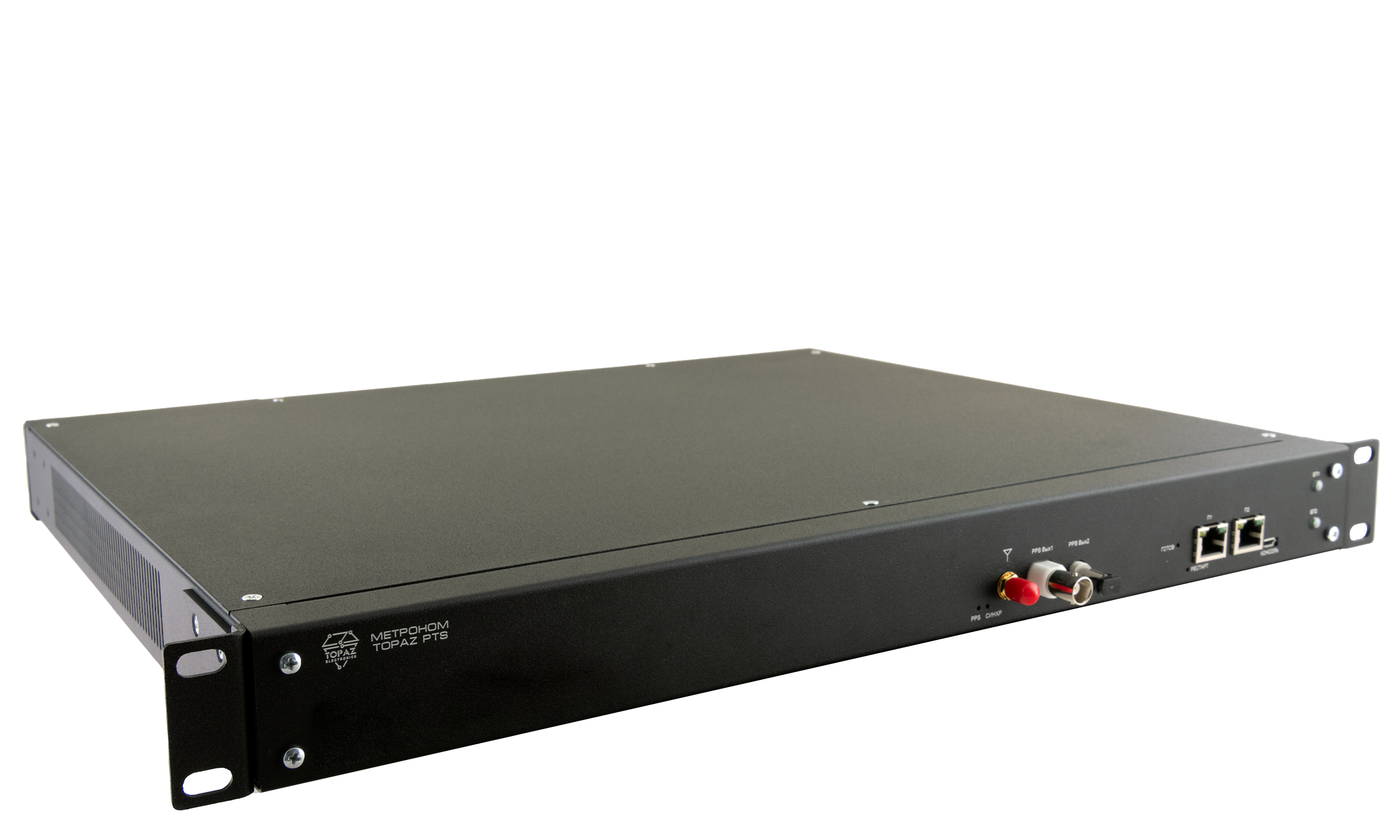

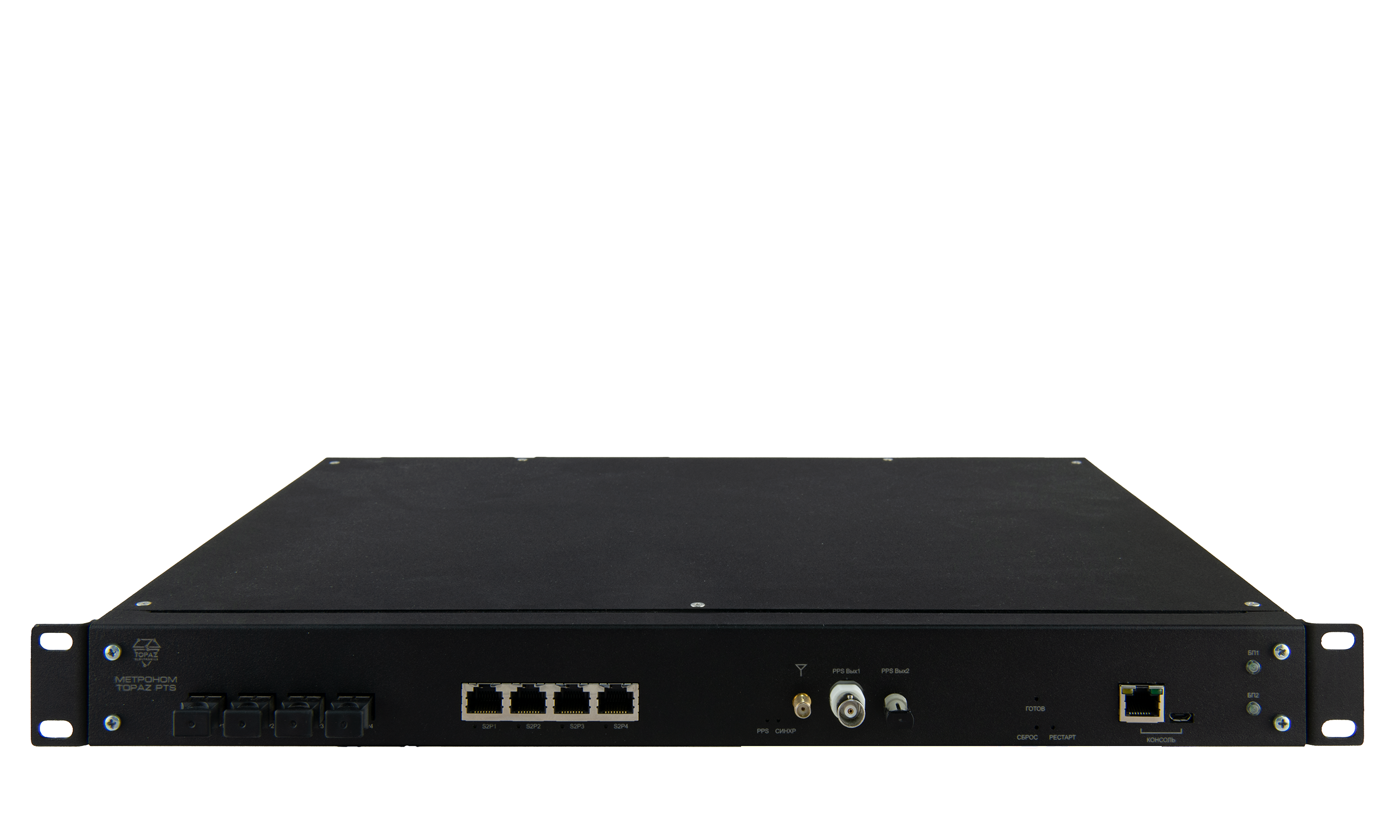

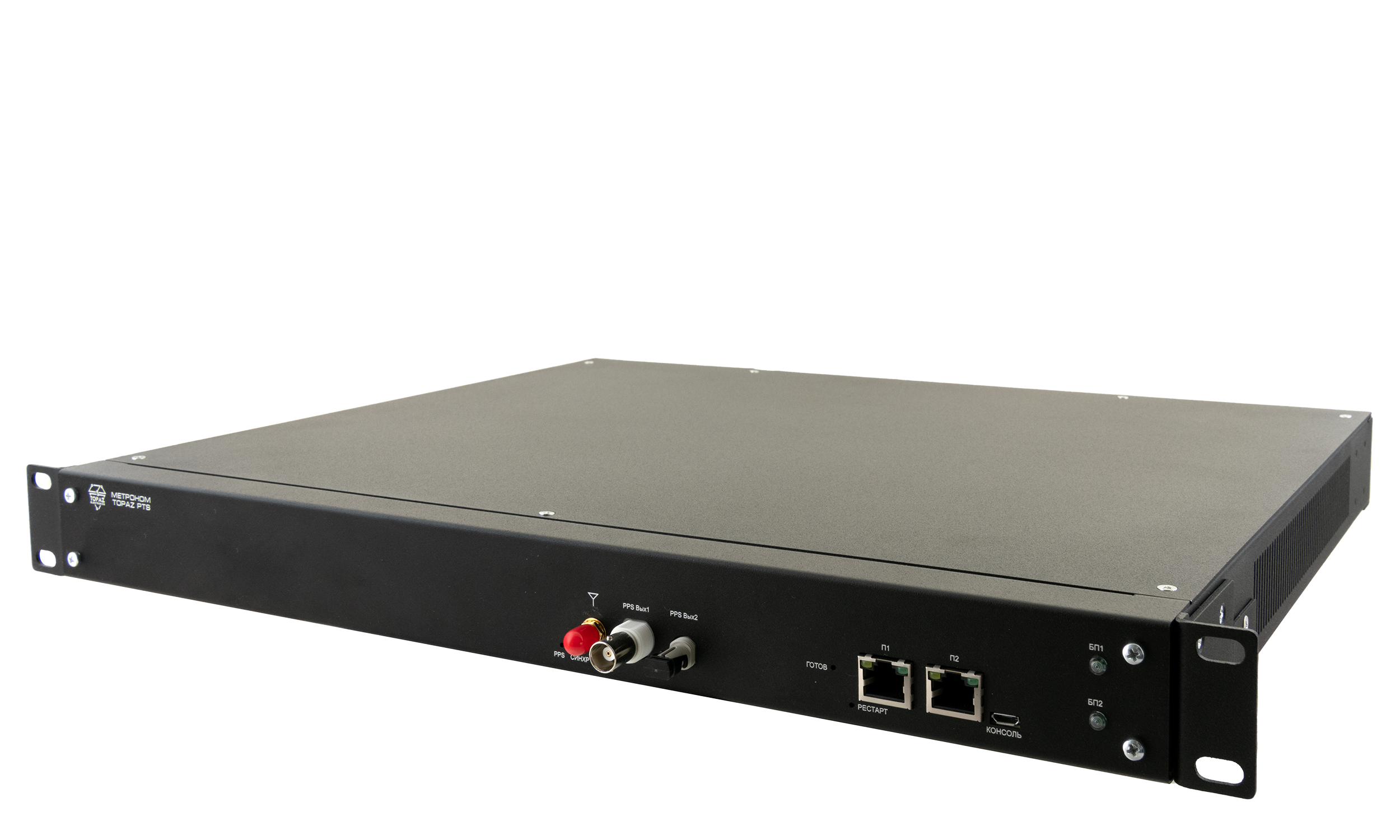

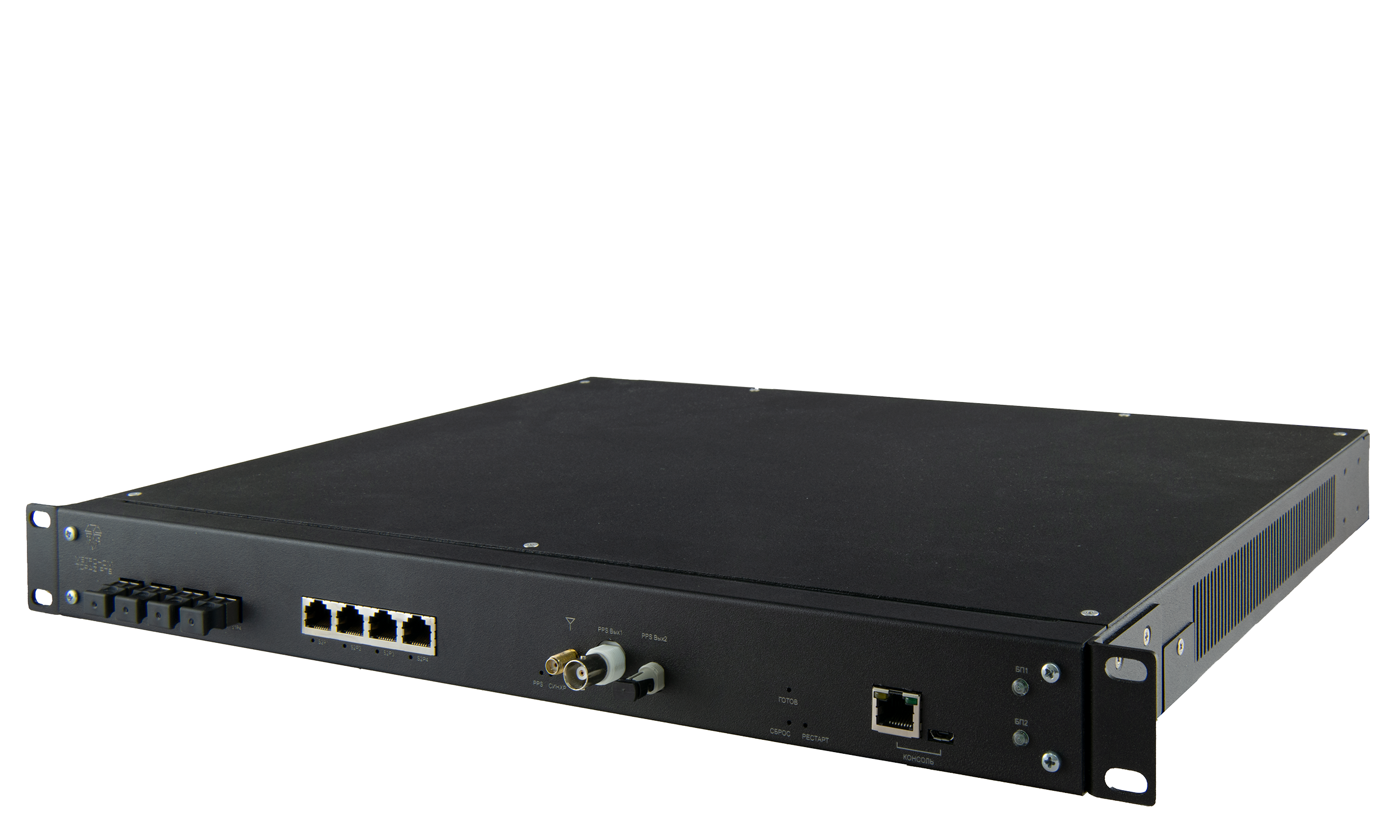

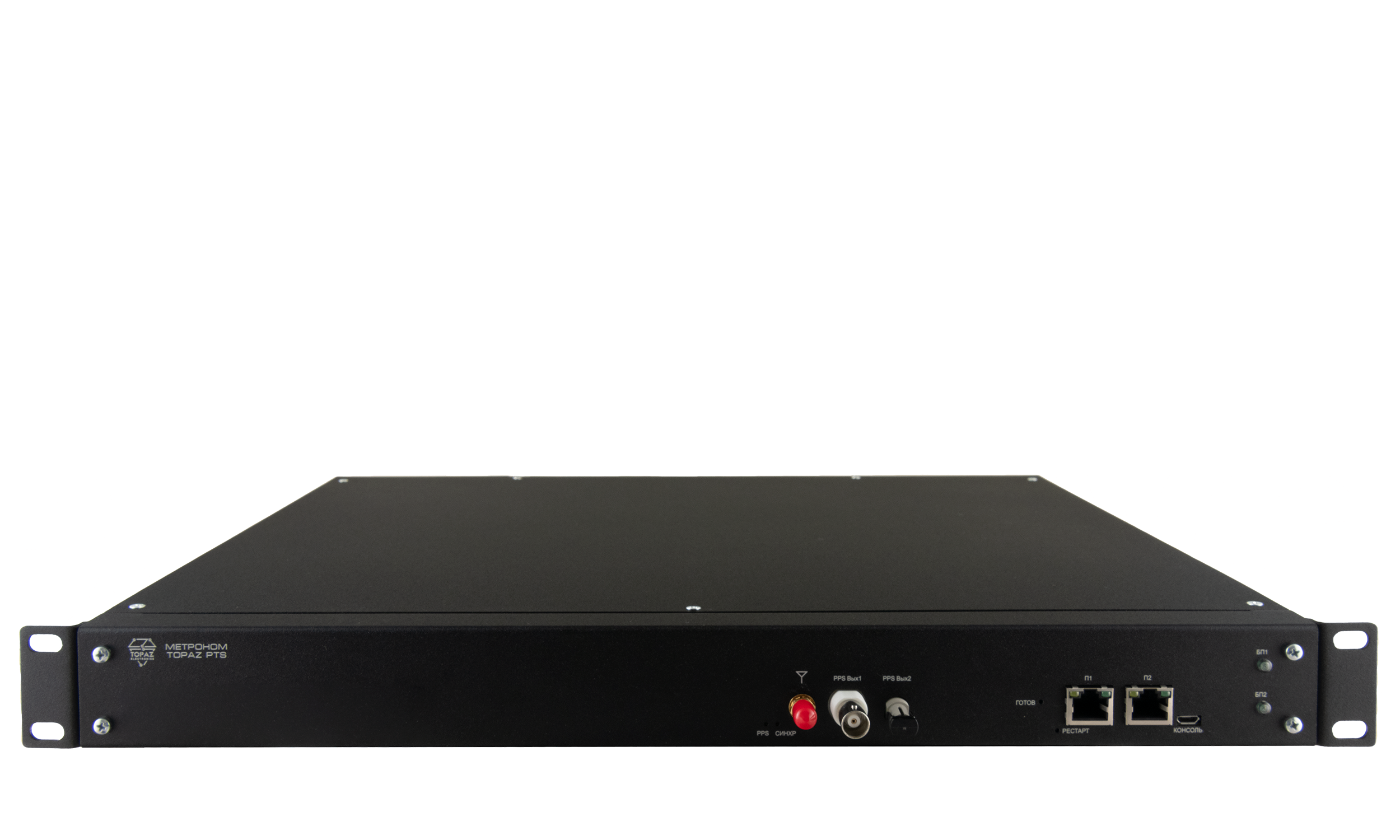

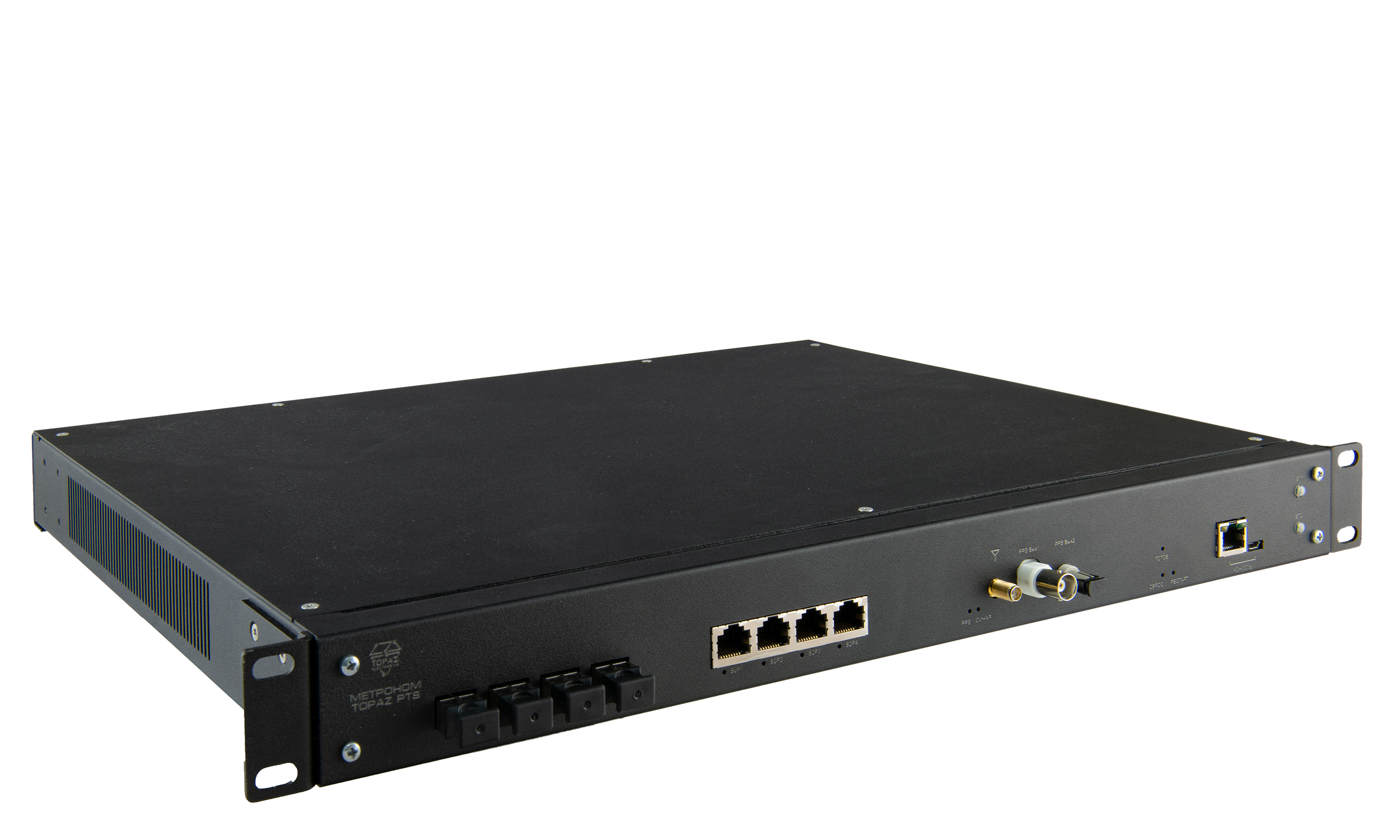

Устройство синхронизации времени TOPAZ Метроном PTS
Устройство TOPAZ Метроном PTS предназначено для формирования шкалы времени (ШВ), синхронизированной со ШВ UTC(SU) по радиосигналам навигационных систем ГЛОНАСС и GPS, и формирования сигналов точного времени для технологического оборудования и оборудования сетей связи.
Устройство может применяться в системах АСКУЭ, АСУ ТП, РЗА, ПКЭ, РАС и иных, где требуется точная частотно-временная синхронизация. Устройство имеет большой выбор модификаций по коммуникационным портам, что позволяет подобрать оптимальный вариант под конкретные задачи.
Навигация
Характеристики
Документация
Характеристики
| Характеристика | Значение |
|---|---|
| Основные метрологические характеристики | |
| Пределы допускаемого абсолютного смещения формируемой ШВ относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS,нс | ± 150 |
| Пределы допускаемого абсолютного смещения формируемой ШВ относительно ШВ UTC(SU) на выходе интерфейса Ethernet по протоколу NTP, SNTP, мкс | ± 100 |
| Пределы допускаемой абсолютной погрешности формирования ШВ на выходе интерфейса Ethernet по протоколу PTP, нс |
± 150 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой ШВ в автономном режиме за сутки, мс - для модификации с термокомпенсированным генератором - для модификации с термостатированным генератором |
± 5 ± 0,1 |
| Центральный процессор | |
| Тип процессора | ARM Cortex-A8 |
| Частота | до 1 000 МГц |
| Память ОЗУ | 512 Мбайт (DDR3L) |
| Память ПЗУ | 4 Гбайт (eMMC) |
| Память для хранения ключей и алгоритмов кодирования | 1 284 Кбайт |
| Операционная система | Linux |
| Интерфейсы связи RS-485 | |
| Количество портов | 2 |
| Скорость обмена данными, бит/с | до 115 200 |
| Протокол обмена по интерфейсам RS-485 | МЭК 870-5-101, Modbus RTU |
| Интерфейсы связи Ethernet | |
| Количество портов | 2 |
| Скорость обмена данными, Мбит/с | 10/100 |
| Тип разъема | RJ-45 (стандарт) LC ММ/SM (опция) |
| Протоколы резервирования сети | MSTP, RSTP, PRP/HSR |
| Характеристики питающей сети | |
|
Номинальное напряжение питания, В: - исполнение LV, 2LV - исполнение HV, 2HV - исполнение 24/48, 24/48-24/48 - LV-HV - 24/48-HV |
24 (DC) 220 (AC/DC) 24/48 (DC) 24 (DC) и 220 (AC/DC) 24/48 (DC) и 220 (AC/DC) |
|
Диапазон напряжения питания, В: - канал 24 В - канал 24/48 В - канал 220 В |
от 15 до 30 (DC) от 18 до 75 (DC) от 90 до 265 (AC) от 100 до 365 (DC) |
| Частота переменного тока, Гц | 50±5 |
| Ток потребления (при 24 В), А, не более | 1 |
| Время начального запуска, не более, с | 2 |
| Конструкция | |
|
Способ крепления - стандартное исполнение - исполнение MR |
DIN-рейка 35 мм в стойку 19” (монтажная высота 1U) |
|
Материал корпуса - стандартное исполнение - исполнение MR |
пластик в металлическом корпусе |
| Степень защиты корпуса | IР20 |
|
Габаритные размеры базовой модификации (ШВГ), мм: - стандартное исполнение - исполнение MR с учетом монтажных элементов - исполнение MR без учета монтажных элементов |
45 x 99 x 114,5 483 х 43,7 х 402 440 х 43,7 х 402 |
|
Масса, кг - стандартное исполнение - исполнение MR |
0,8 4,5 |
| Характеристики надежности | |
| Средняя наработка на отказ, часов | 140 000 |
| Среднее время восстановления работоспособности на объекте эксплуатации (без учета времени прибытия персонала и при наличии ЗИП), мин, не более | 30 |
| Средний срок службы, лет | 30 |
| Межповерочный интервал, лет | 10 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °C | от -40 до +70 |
| Относительная влажность воздуха без образования конденсата, % | 5 ÷ 95 при температуре 30 °C |
| Атмосферное давление воздуха, кПа | 60 ÷ 106,7 |
