Классические измерители тока, построенные на базе трансформаторов тока, отличаются значительными массогабаритными показателями, особенно для высоковольтных цепей электрического тока. Это приводит к большим материальным и временным затратам при производстве, монтаже и эксплуатации оборудования. Проблемы усугубляются высокими требованиями к пожарной и электрической безопасности такого рода приборов. Использование электрических трансформаторов тока приводит также и к значительным потерям электрической энергии.
Альтернативой электрическим трансформаторам тока в качестве первичных преобразователей являются волоконно-оптические преобразователи электрического тока или оптические трансформаторы тока. Появление последних стало возможным благодаря значительному прогрессу в оптоволоконной технике, в создании и производстве компактных и стабильных полупроводниковых лазеров, приемников оптического излучения и магниточувствительных оптических материалов.
Основная проблема электрических трансформаторов тока – электрическая изоляция измерительного оборудования от высоковольтных цепей – не возникает при использовании оптических трансформаторов тока, так как регистрация значений тока осуществляется с использованием диэлектрических волоконно-оптических линий и оптического датчика тока. По этой же причине устройства на базе оптических трансформаторов тока обладают высокой устойчивостью к внешним электрическим и магнитным помехам, резко уменьшаются габариты и масса устройств.
Использование современных волоконно-оптических линий с малым погонным затуханием позволяет поместить приемопередающую часть системы на большом удалении от измеряемой линии. Расстояние между оптическим датчиком тока, установленным на линию с измеряемым током, и приемопередающей частью устройства может достигать нескольких километров.
Существует множество конструкций оптических измерителей тока. Устройство большинства оптических измерителей тока соответствует следующей схеме (рис. 1): излучение с определенной поляризацией по световоду заводится в магниточувствительный элемент, где происходит изменение поляризации света под воздействием магнитного поля измеряемого тока – эффект Фарадея.  Далее излучение по световоду доставляется к анализатору, где происходит регистрация изменения поляризации излучения. Фотоприемник преобразует оптические сигналы в электрические. В блоке электронной обработки происходит усиление электрических сигналов до необходимого уровня и аналого-цифровое преобразование. В микроконтроллере происходит интерпретация и обработка дискретного кода для получения абсолютных значений параметров тока для дальнейшей выдачи информации по внешним интерфейсам.
Традиционно излучатели выполняются на основе светодиодов и лазерных диодов с волоконным многомодовым или одномодовым выходом. В качестве магниточувствительных элементов обычно используются оптические элементы с большим коэффициентом Верде – этот коэффициент характеризует вращение плоскости поляризации света в магнитном поле. Большинство измерителей можно разделить на две группы: измерители с волоконным чувствительным элементом и измерители с чувствительным элементом на основе оптических кристаллов. Чувствительный элемент первой группы выполнен из специального оптического волокна, образующего многовитковый контур вокруг проводника с измеряемым электрическим током. Чувствительный элемент второй группы является магнитооптическим кристаллом, размещенным непосредственно на электрическом кабеле с измеряемым током. В качестве поляризатора и анализатора используются оптические призмы с эффектом двулучепреломления или поляризационные пленки. Фотоприемники выполняются на основе pin-диодов с волоконным вводом излучения.
Структурная схема разработанного трехканального оптического измерителя тока показана на рис. 1. В приборе в качестве оптического датчика тока используется кристалл редкоземельного феррит-граната, помещенного между поляризатором и анализатором.
Оптический датчик в диэлектрическом корпусе устанавливается на кабель и крепится двумя хомутами (рис. 2).


Рисунок 1 – Структурная схема разработанного оптического измерителя тока


Рисунок 2 – Внешний вид оптического датчика тока, закрепленного на электрическом кабеле

Лазерное излучение полупроводникового лазера ближнего ИК диапазона по одномодовому оптоволокну доставляется к оптическому датчику тока и затем к фотоприемнику, где оптический сигнал преобразуется в электрический. Далее происходит усиление и аналого-цифровое преобразование электрического сигнала с последующей цифровой обработкой.

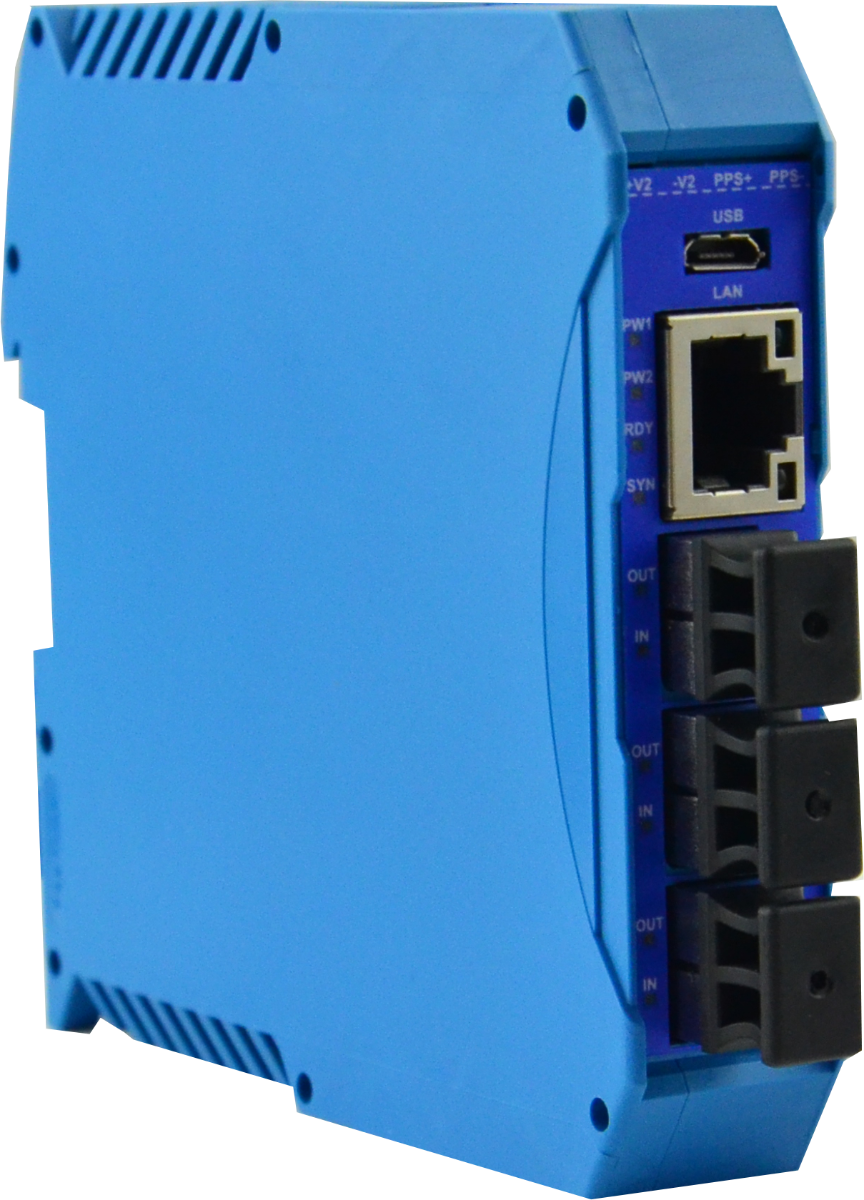

Рисунок 3 – Внешний вид оптического измерителя тока


Основные преимущества системы контроля тока:
• Малые габариты, позволяющие устанавливать оборудование в существующие стойки
• Мощный лазер, что позволяет размещать датчики в колодцах транспозиции КЛ на удалении не менее 10 км от места установки модулей
• Пассивные датчики, не требующие электропитания
• Применение на цифровых подстанциях

Таблица 1 – Технические характеристики устройства
Характеристика Значение
Каналы измерения тока
Количество каналов 3
Тип портов подключения датчиков тока LC (одномодовое оптоволокно)
Максимальная длина оптоволоконной линии, км до 5
Среднеквадратическое значение тока, А до 1000
Частота, Гц 30…3000
Интерфейс связи Ethernet
Скорость обмена данными, Мбит/с 10 / 100
Тип разъема RJ-45
Протоколы обмена данными МЭК 60870-104; SV 61850-9-2 (опция)
Интерфейс связи RS-485
Скорость обмена данными, бит/с до 115200
Протокол обмена МЭК 870-5-101
Питание
Номинальное напряжение питания, В 24 (DC)
Рабочий диапазон напряжения питания, В 9 ÷ 58
Ток потребления (при 24 В), мА 100
Конструкция
Способ крепления DIN-рейка 35 мм
Корпус пластик IР20
Габаритные размеры модуля (ширина х высота х глубина), мм 22,5 x 99 x 117
Масса, кг 0,5
Условия эксплуатации и надежность
Рабочий температурный диапазон, 0С от -40 до +70
Средняя наработка на отказ, часов 140000
Средний срок службы, лет 30
