Схема резервирования питания на базе модулей контроля питания TOPAZ PSC

Надёжное и бесперебойное электропитание критически важного оборудования в телекоммуникациях, ЦОД и промышленной автоматизации за счёт автоматического переключения между основным и резервным источником питания.

Проблема

Отказ основного источника питания, в том числе просадки, скачки напряжения, приводят к простою критически важного оборудования, потере данных, нарушению технологических процессов и, как следствие, к прямым финансовым убыткам и репутационным рискам.

• Простой телекоммуникационного оборудования. Прерывание связи и передачи данных.

• Остановка серверов в ЦОД. Потеря информации и недоступность сервисов.

• Сбой систем АСУ ТП. Нарушение производственного цикла.

• Ручное переключение. Затраты времени, человеческий фактор, необходимость постоянного присутствия персонала.

Решение: Модули контроля питания TOPAZ PSC

Модуль контроля питания TOPAZ PSC — это интеллектуальное устройство, предназначенное для автоматического управления двумя или более источниками постоянного тока (например, 24DC или 48DCВ) в целях создания отказоустойчивой системы питания.

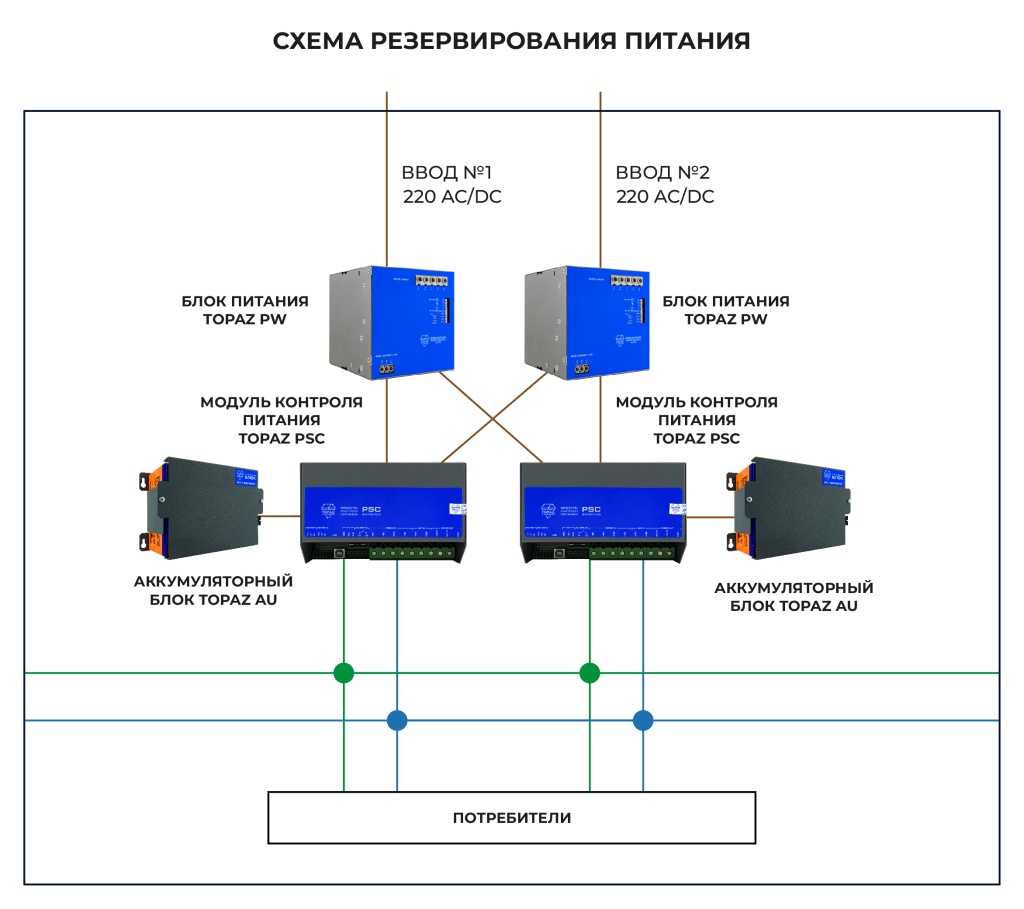

Принцип работы схемы резервирования

В стандартной схеме N+1 модули TOPAZ PSC выполняют ключевую роль:

1. К нагрузке (сетевые коммутаторы, маршрутизатора, сервера и т.п.) подключается один общий силовой выход от модуля TOPAZ PSC.

2. На входы TOPAZ PSC подключаются несколько основных и один или более резервных источников питания (аккумуляторные батареи).

3. PSC непрерывно мониторит напряжение на каждом из подключенных источниках питания.

4. В случае выхода параметров любого из основных источников питания за допустимые пределы (отказ, перегрузка, короткое замыкание), модуль TOPAZ PSC бесшовно переключает питание нагрузки на резервный источник питания.

5. При восстановлении основного источника питания происходит автоматическое обратное переключение или сохранение резерва в зависимости от настроек.

Результат: Нагрузка всегда получает стабильное питание от исправного источника, а персонал получает удалённый мониторинг состояния всей системы питания.

Преимущества использования модулей TOPAZ PSC

• Максимальная надежность. Полное исключение "единой точки отказа" в системе питания. Бесперебойная работа нагрузки даже при отказе одного или нескольких источников питания.

• "Горячая" замена источников питания. Возможность замены вышедшего из строя или профилактики источников питания без отключения потребителя.

• Удалённый мониторинг и управление. Контроль входного/выходного напряжения, тока через протоколы SNMP, Modbus, МЭК 60870-101. Интеграция в централизованные системы мониторинга.

• Гибкость конфигураций. Поддержка различных схем: N+1, N+M, разделение нагрузки.

Варианты решения

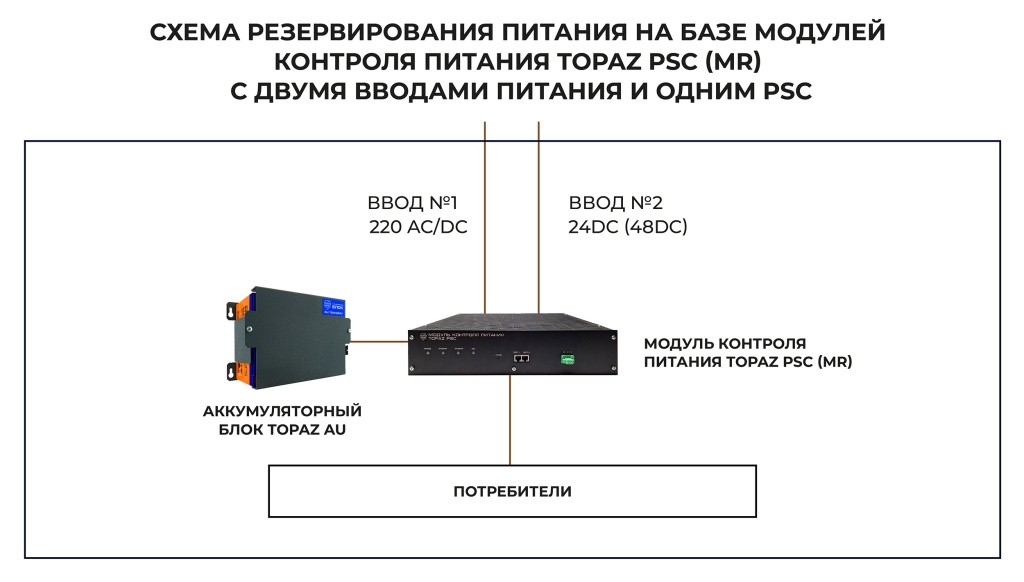

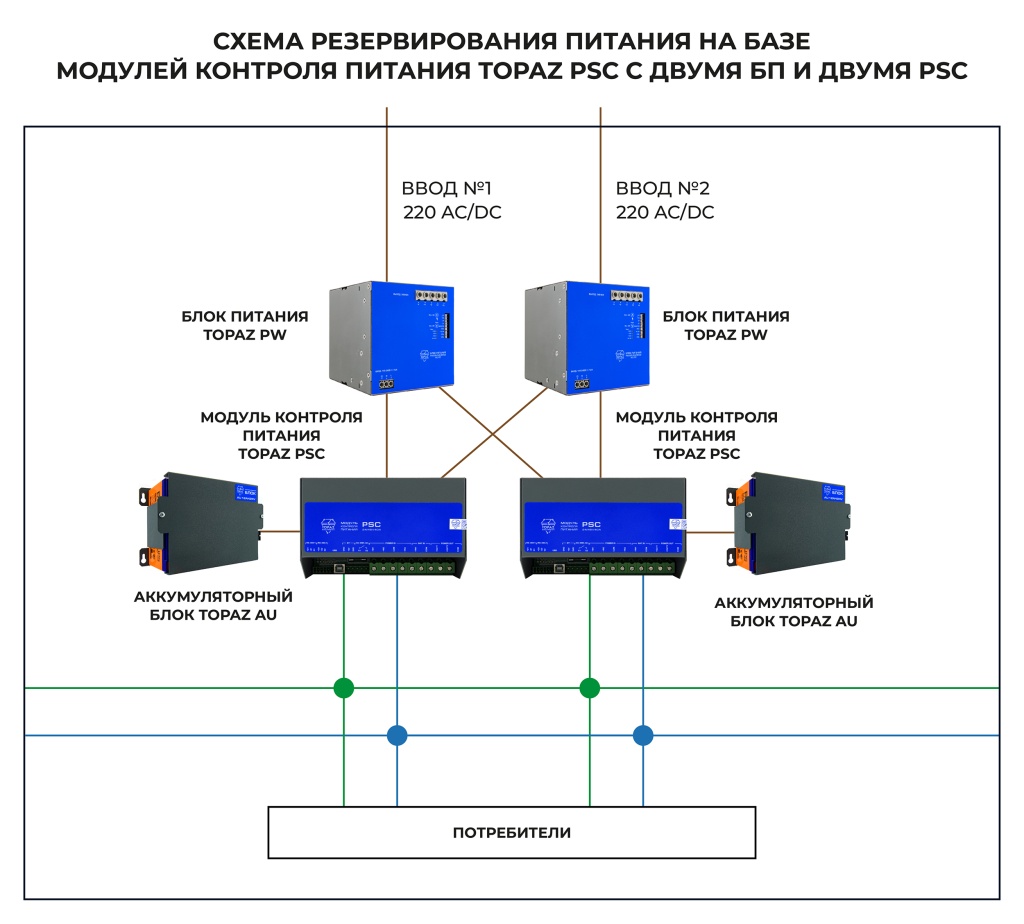

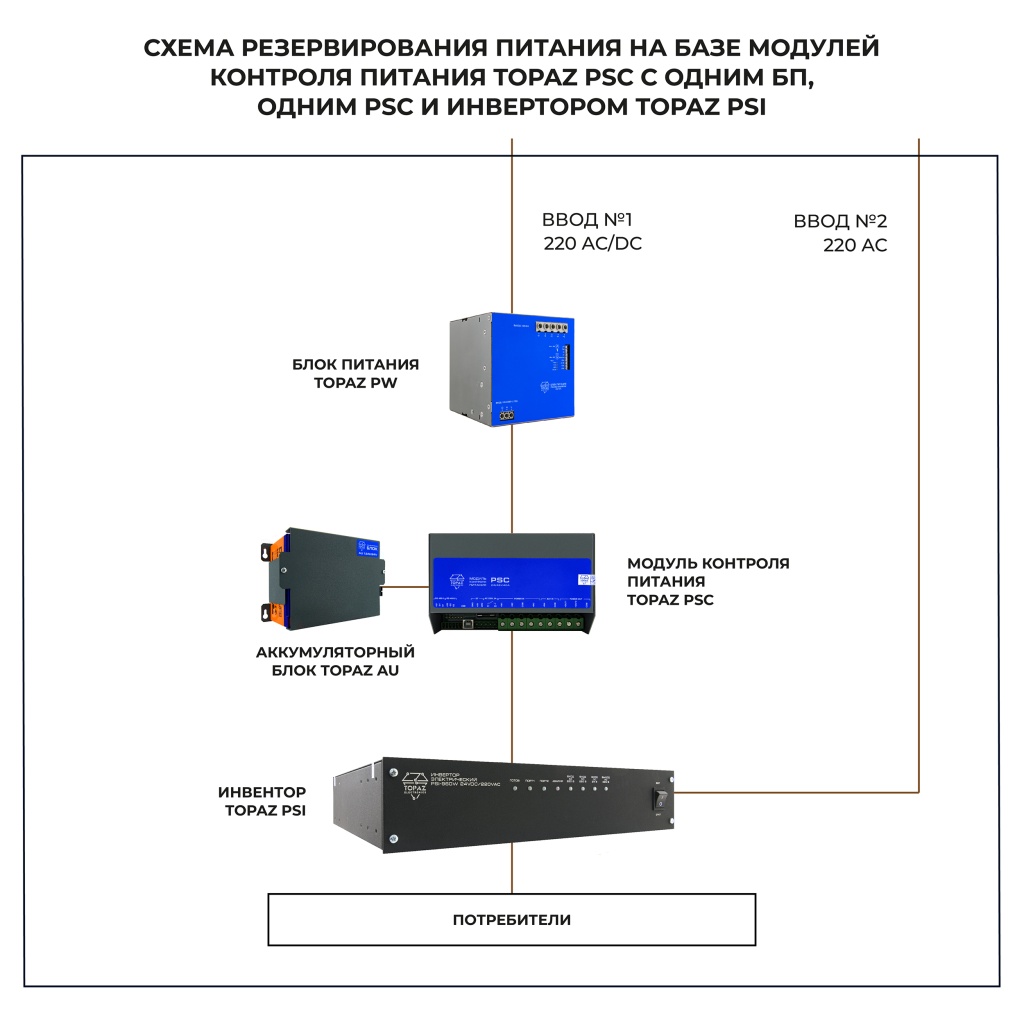

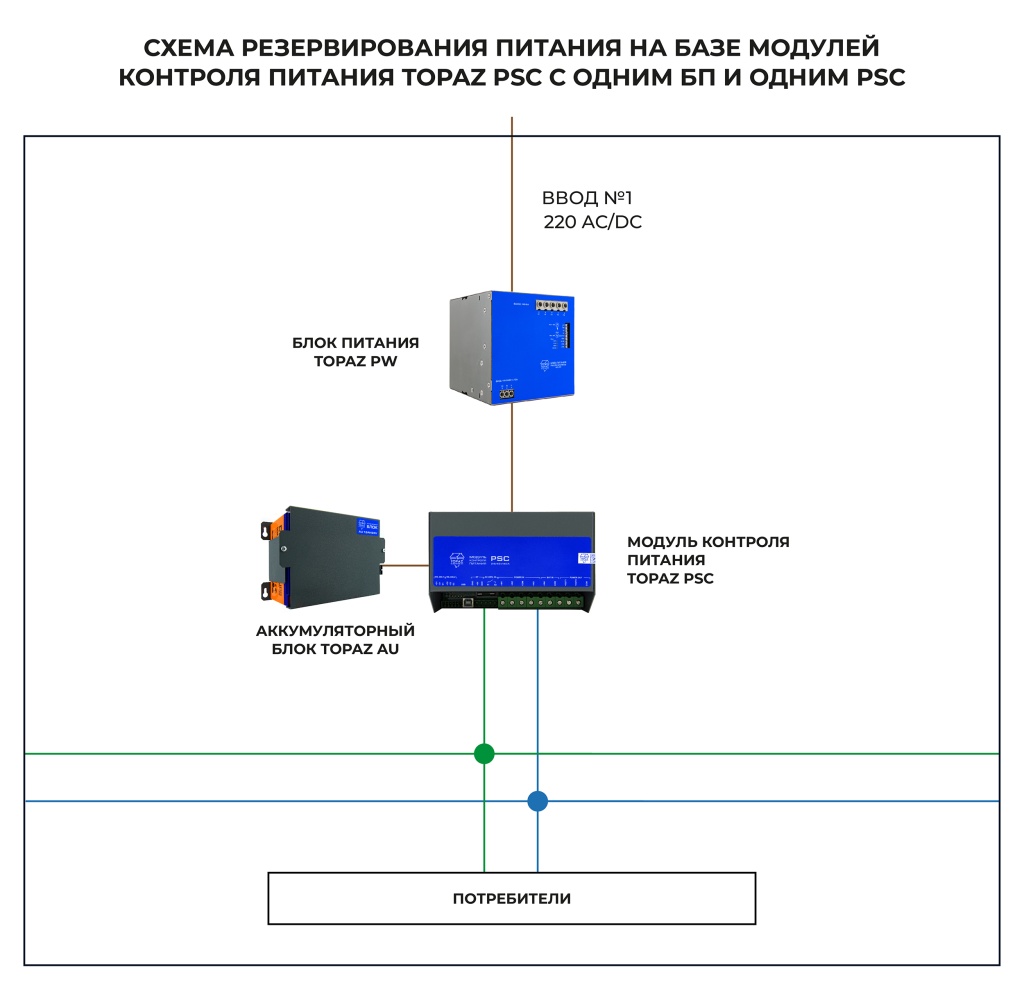

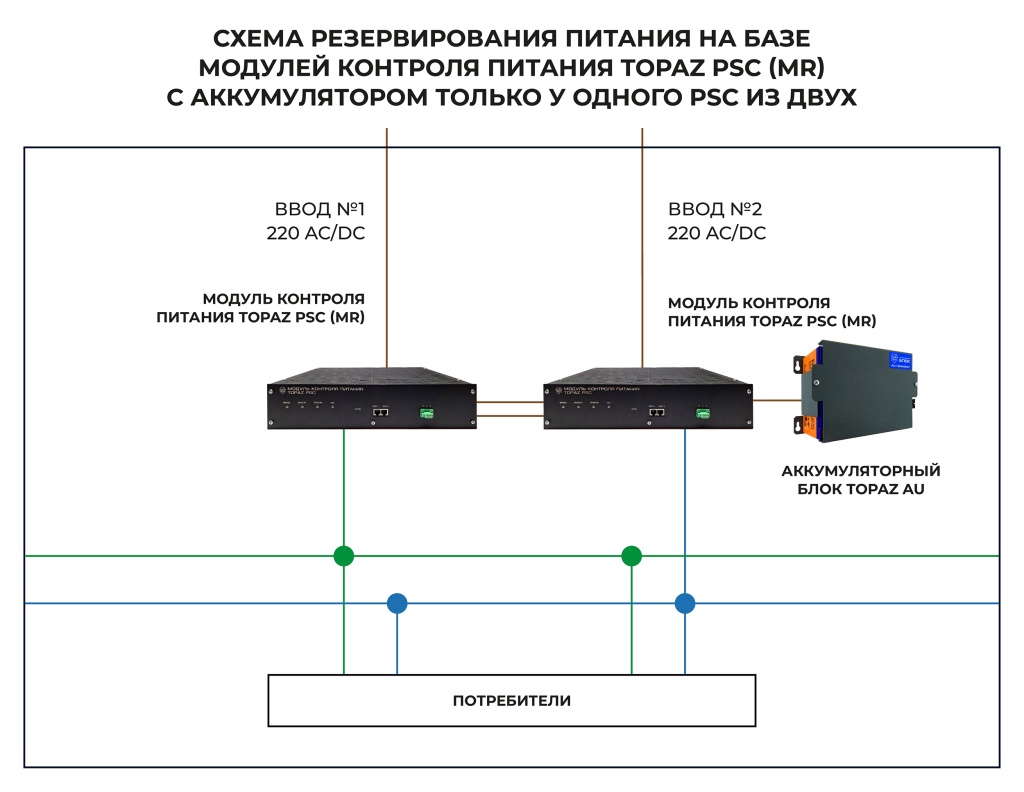

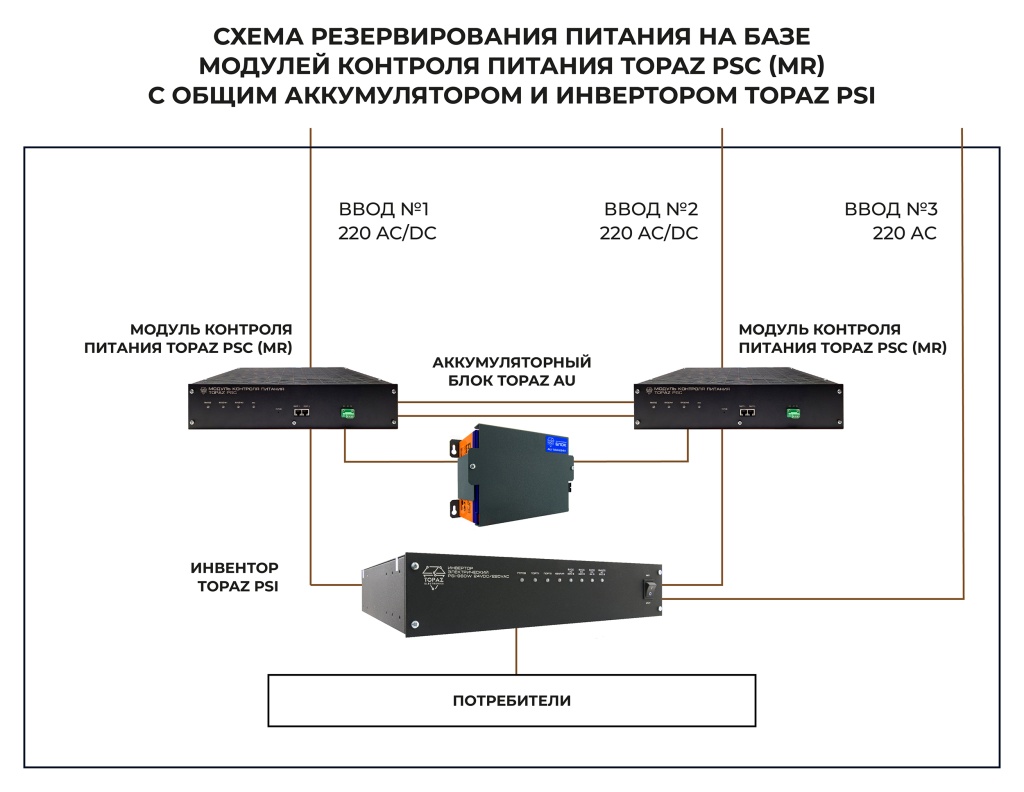

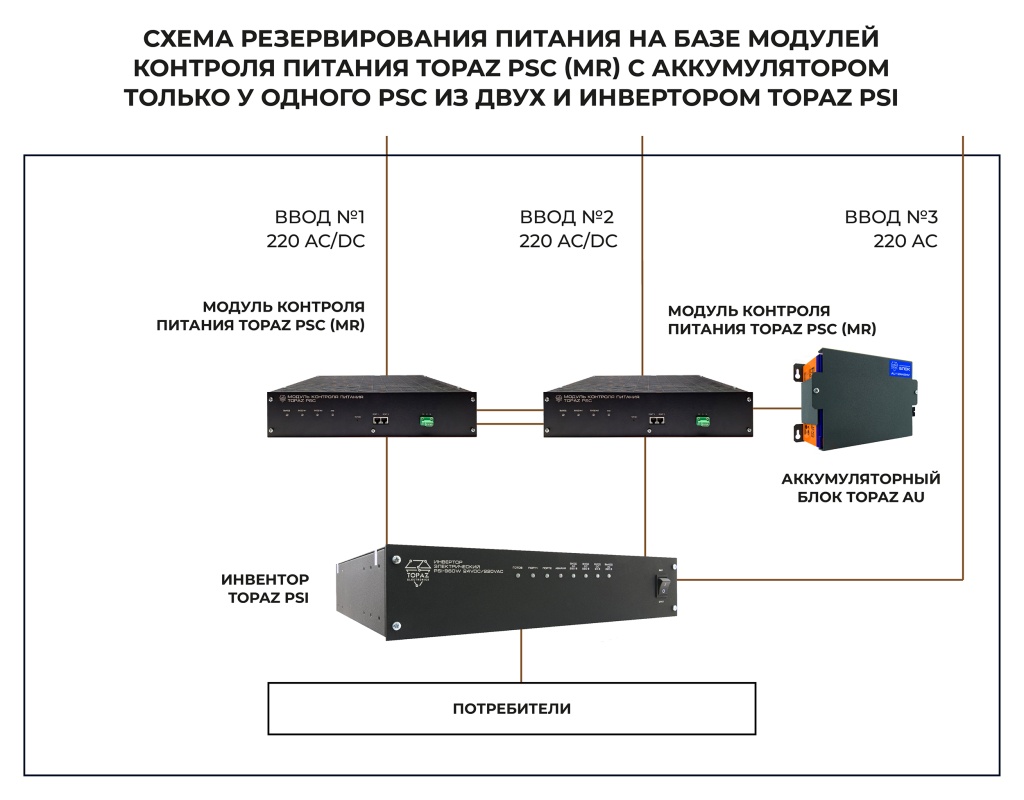

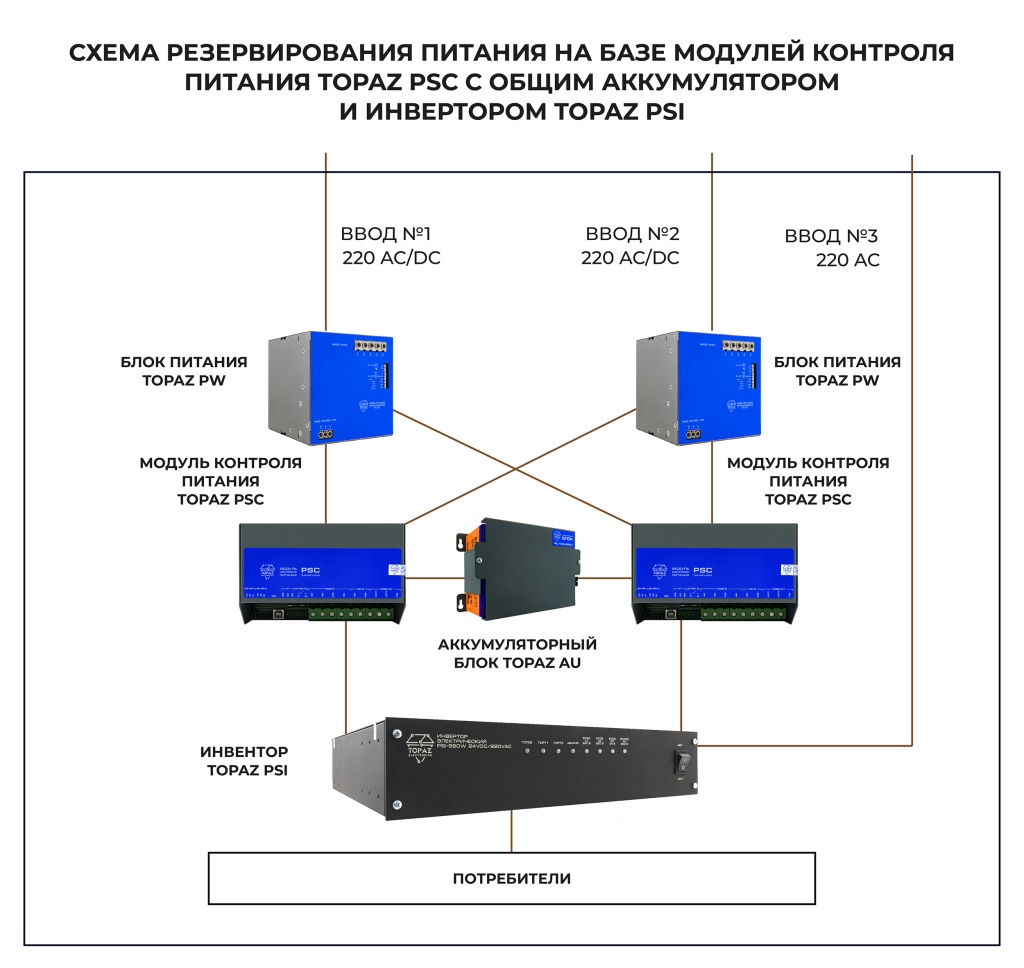

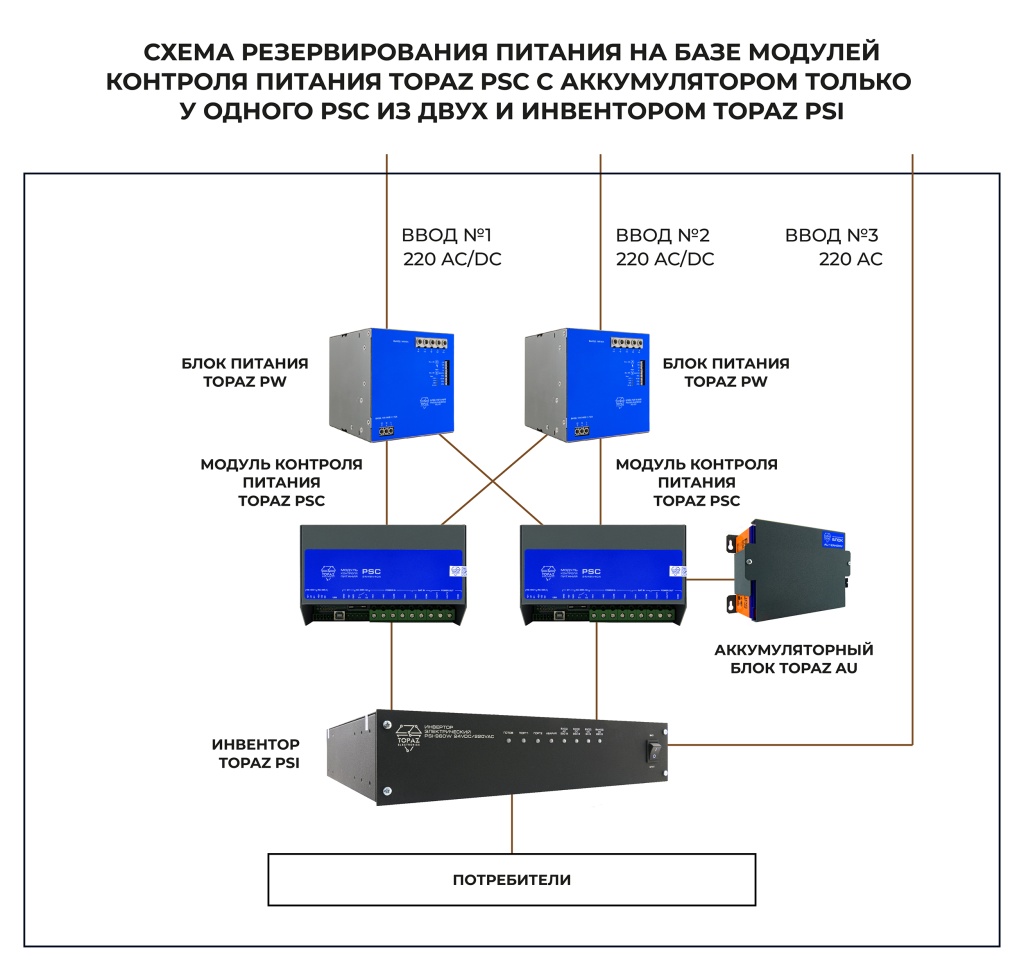

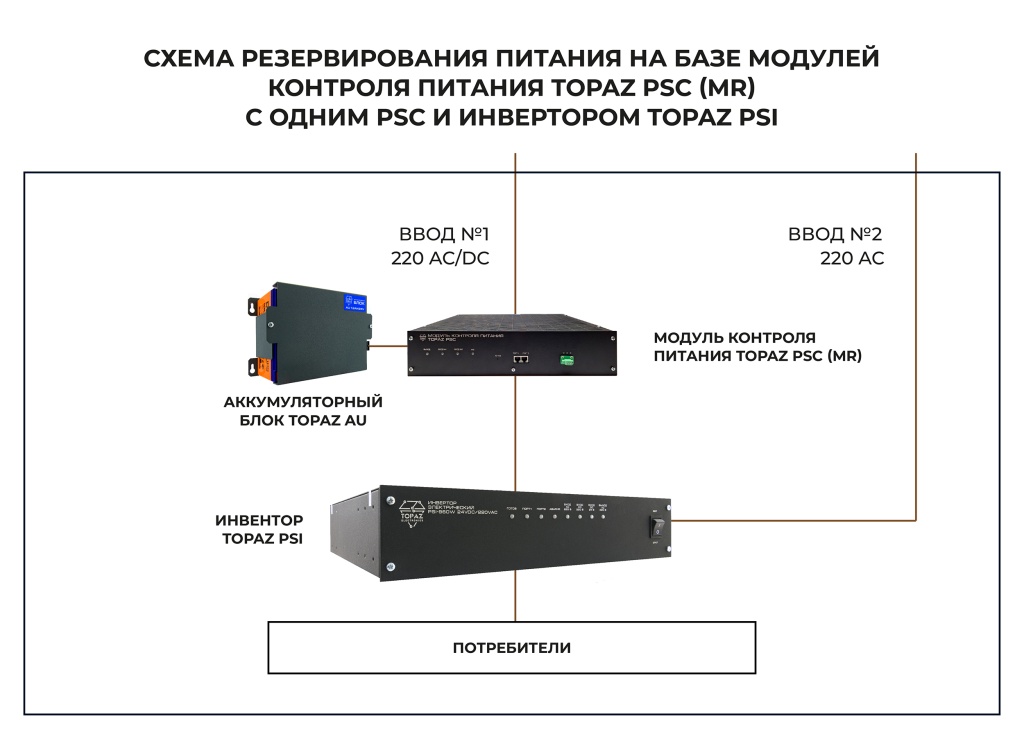

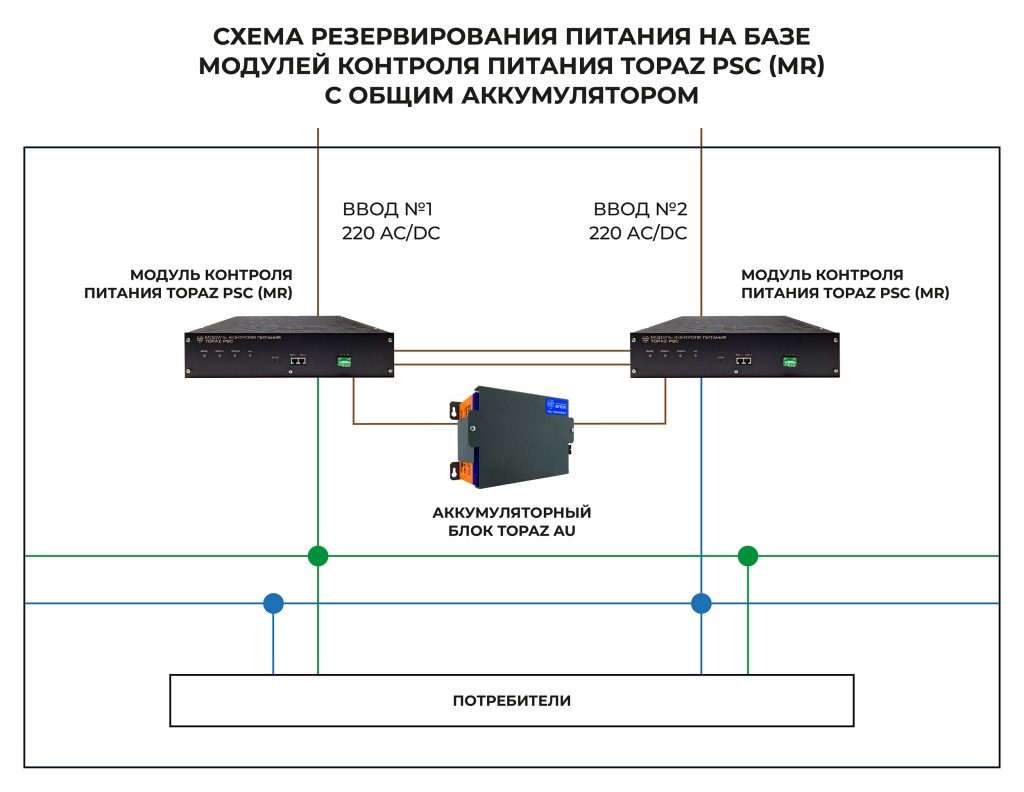

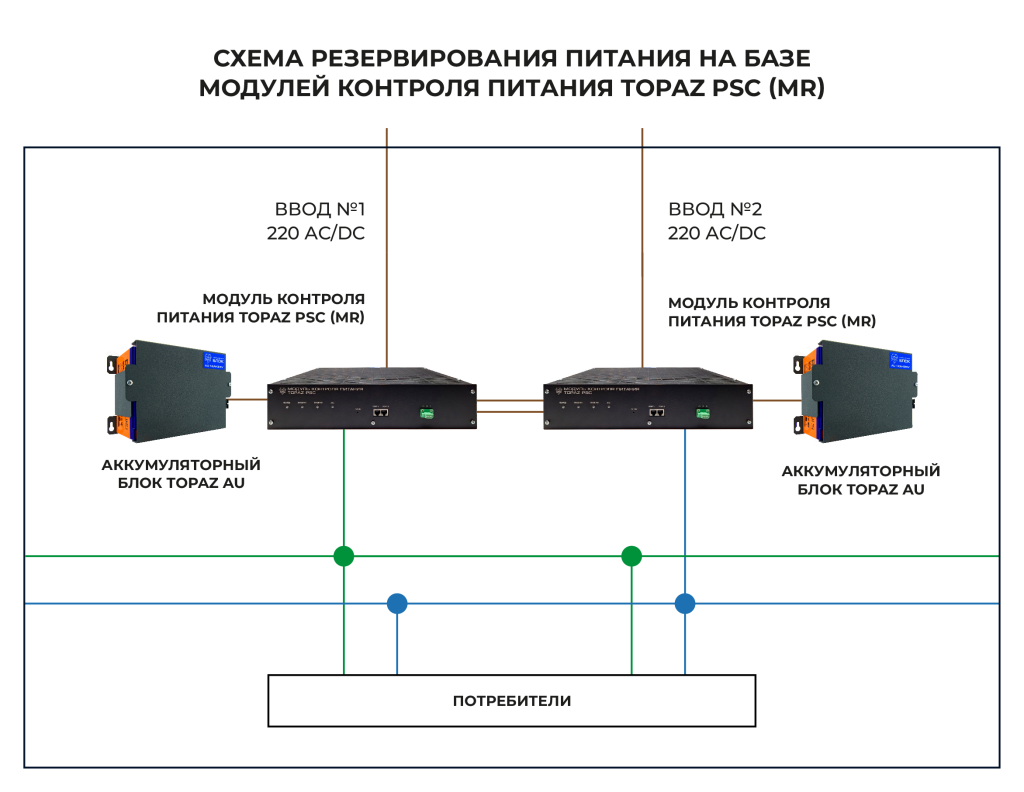

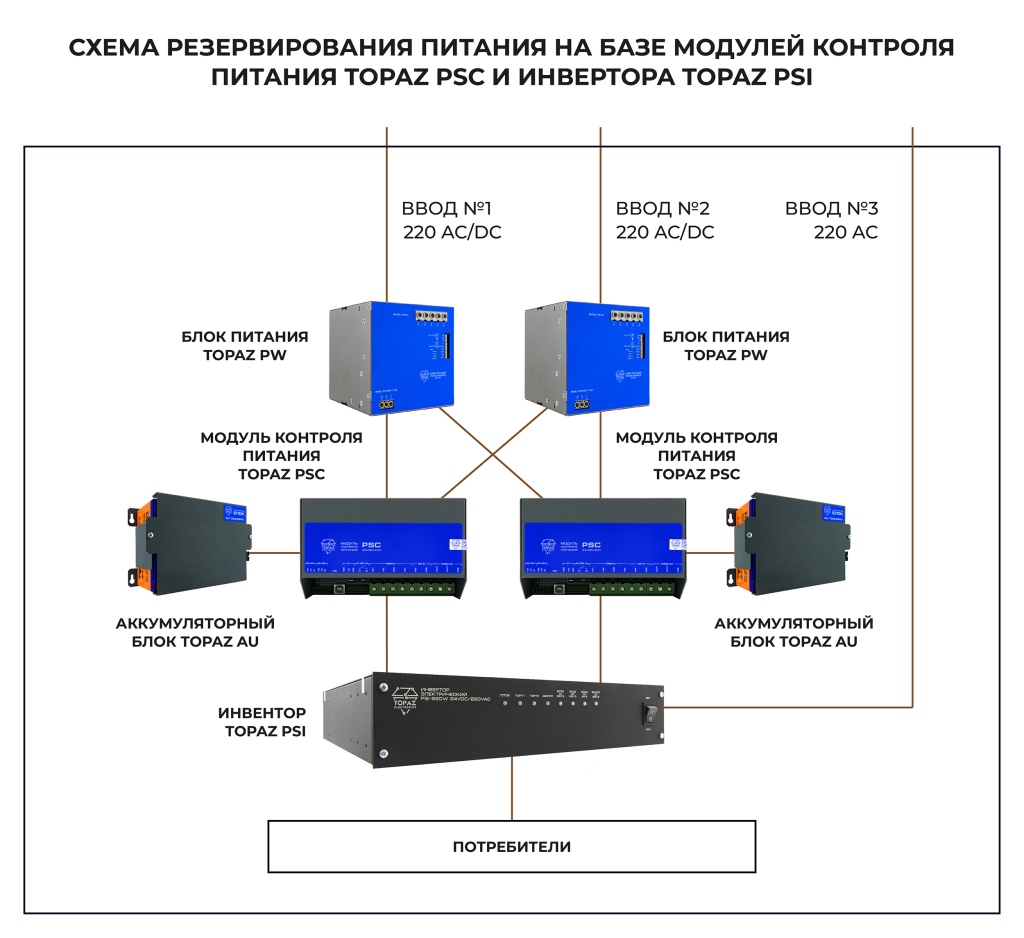

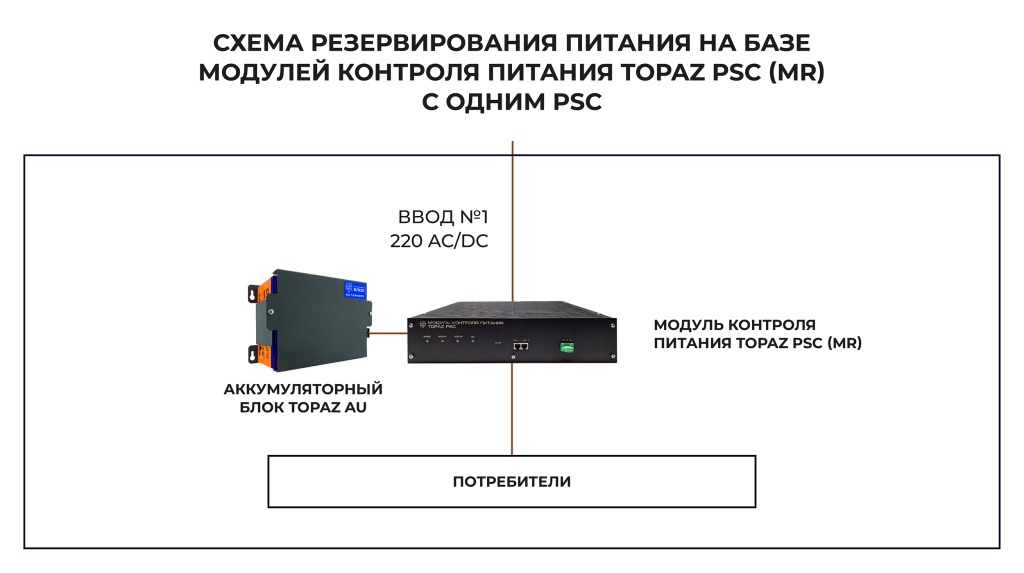

1. Резервирование питания с двумя модулями контроля питания PSC. 2. Резервирование питания с одним блоком питания и одним модулем контроля питания PSC. 3. Резервирование питания с двумя блоками питания и одним модулем контроля питания PSC. 4. Резервирование питания с общим аккумулятором. 5. Резервирование питания с аккумулятором только у одного модуля контроля питания PSC из двух.
