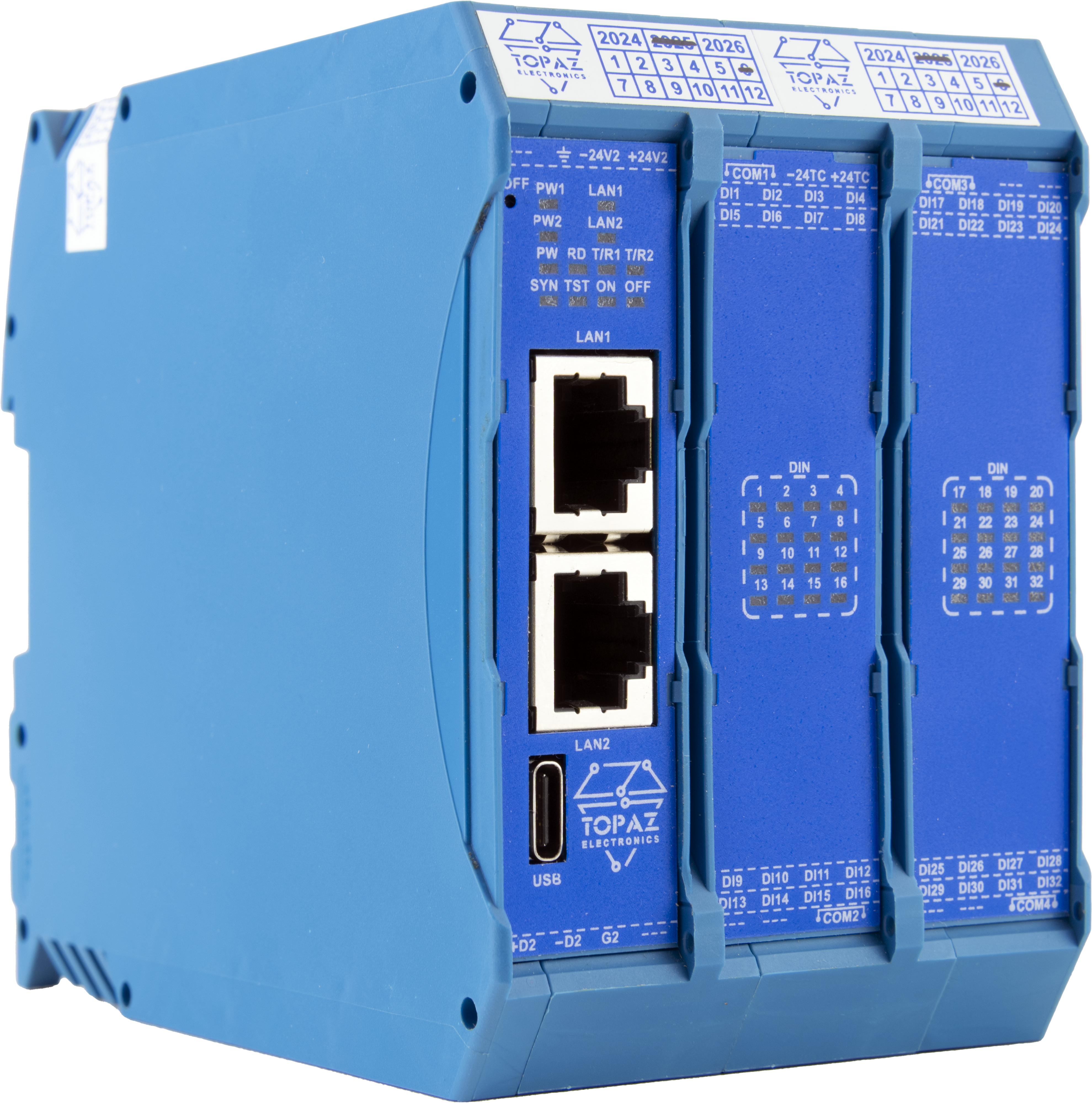

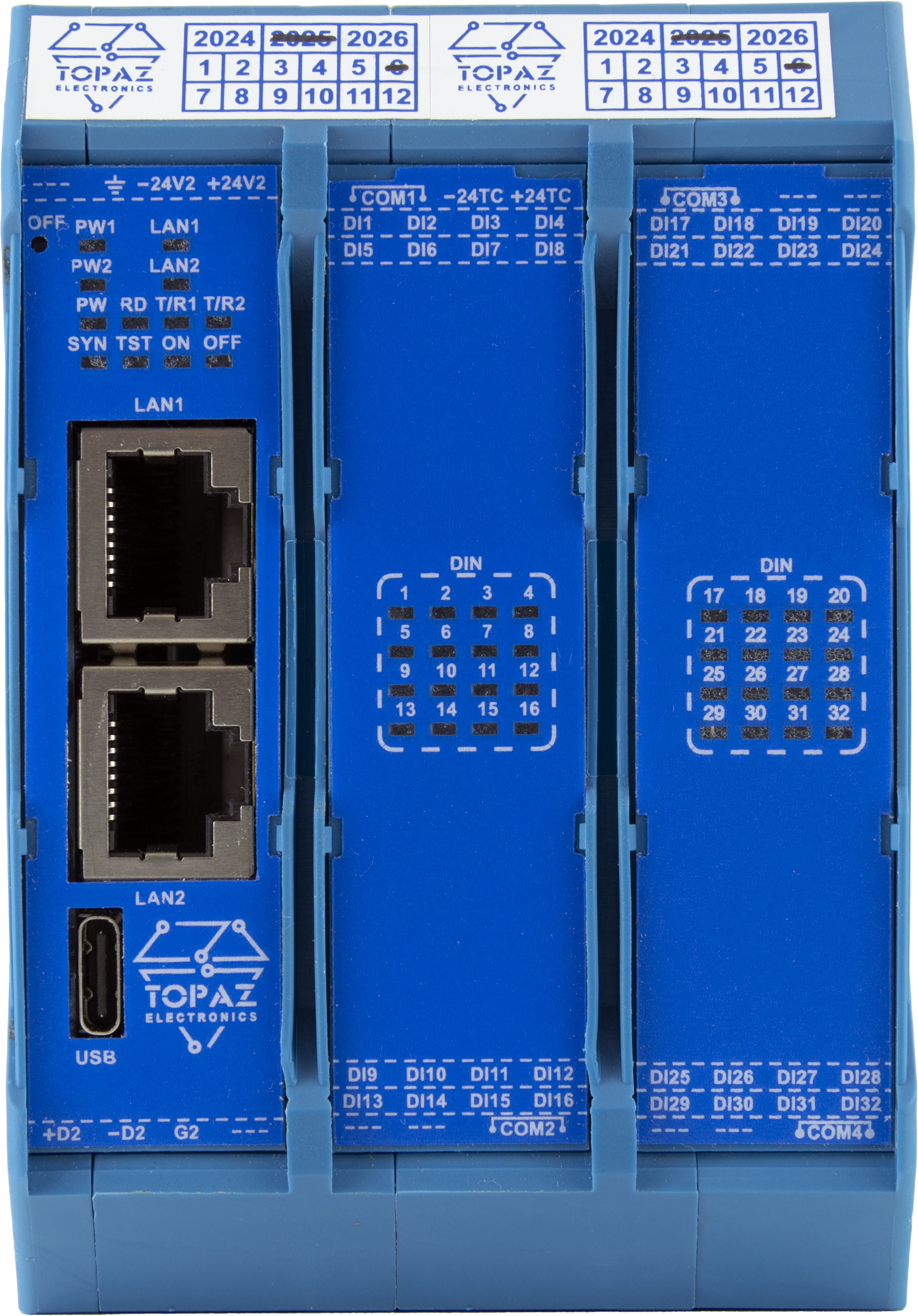

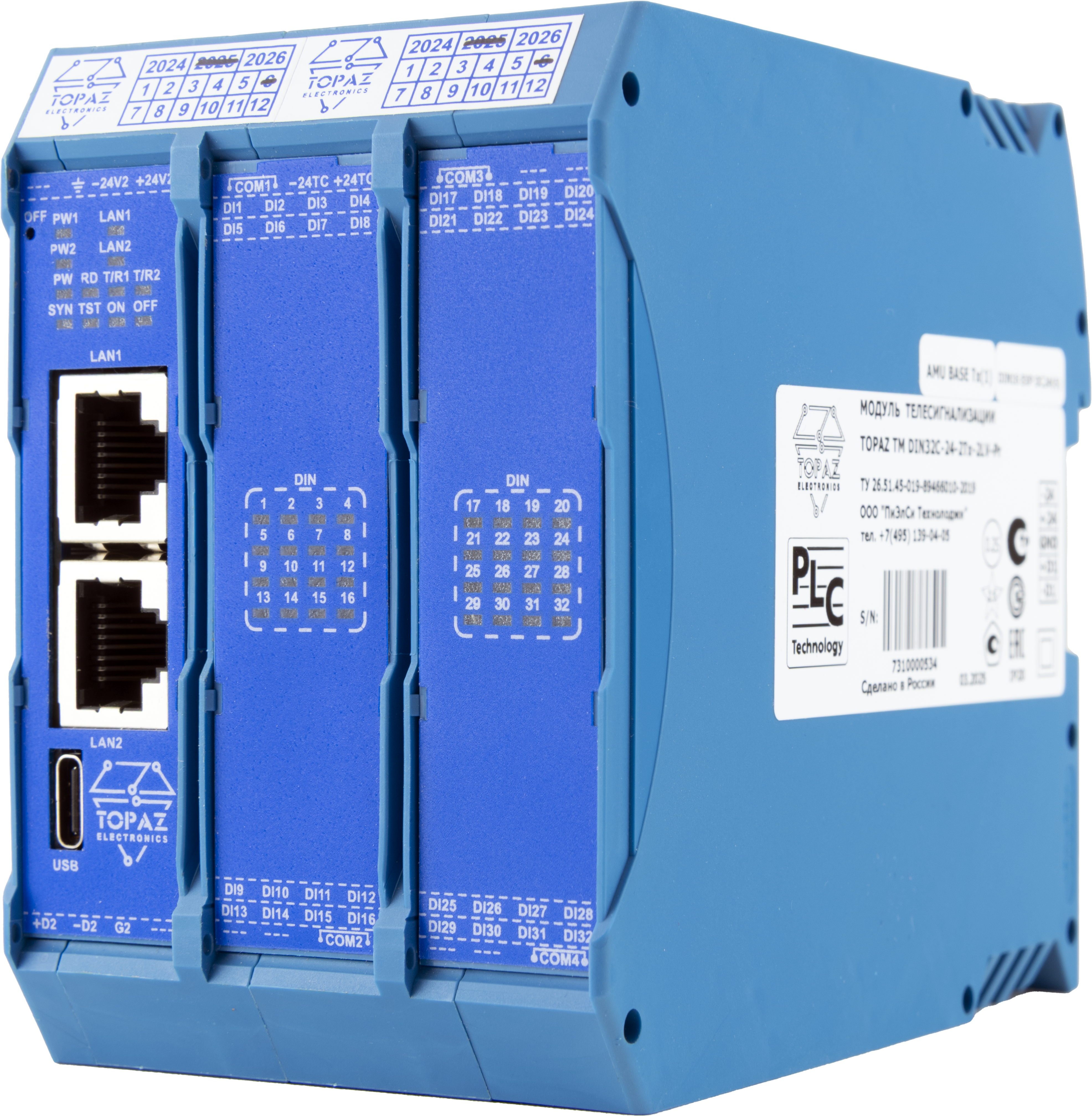

Модуль телесигнализации TOPAZ TM DIN

Модуль телесигнализации TOPAZ TM DIN
Модуль телесигнализации TOPAZ TM DIN
Модуль телесигнализации TOPAZ TM DIN
Модуль выполняет функции телесигнализации и предназначен для использования в качестве устройства ввода дискретных сигналов полевого уровня.
Модуль  поддерживает передачу данных по сети RS-485 и Ethernet, в том числе по протоколу МЭК 61850-8-1.
Модуль выпускается в различных модификациях, отличающихся количеством и типом портов Ethernet. Состав портов Ethernet модификации отражен в заказной кодировке.
  • Технические характеристики
  • Условные обозначения
  • Модификации
  • Документация

Технические характеристики

Характеристика

Значение

Каналы телесигнализации

Количество каналов

от 16 до 32

Номинальное напряжение на входе канала дискретного ввода, В

24; 220

Максимальное напряжение на входе, В

400

Пусковой ток (длительностью 10 мс), мА

20

Входной ток, А

1 ÷ 10

Встроенный источник питания

есть

Интерфейсы связи RS-485

Количество портов

до 2

Скорость обмена данными, бит/с

до 115200

Протокол обмена по интерфейсам RS-485

МЭК 870-5-101, Modbus RTU

Интерфейсы связи Ethernet

Количество портов

до 2

Скорость обмена данными, Мбит/с

10/100

Протокол обмена по интерфейсам RS-485

МЭК 61850-8-1, МЭК 870-5-104

Протоколы синхронизации времени

NTP (SNTP), PTP

Протоколы резервирования сети

PRP

Характеристики питания

Номинальное напряжение питания, В

24 (DC)

Рабочий диапазон напряжения питания, В

15 ÷ 30

Ток потребления (при 24 В), мА

140

Время начального запуска, не более, с

2





Варианты исполнения по питанию

24 В (DC);
220 В (AC/DC)

Диапазон питания 24 В

10 ÷ 30 В

Диапазон питания 220 В

90 ÷ 265 В (AC),

100 ÷ 365 В (DC)

Частотный диапазон напряжения питания 220 В

45 ÷ 55 Гц

Конструкция

Способ крепления

DIN-рейка 35 мм

Корпус

пластик IР20

Габаритные размеры (ШВГ), мм

45 x 99 x 114,5

Масса, кг

0,5

Характеристики эксплуатации

Средняя наработка на отказ, часов

140000

Средний срок службы, лет

30

Температура окружающего воздуха, °С

от -40 до +70




Условные обозначения


Примеры записи при заказе:

TOPAZ TM DIN16C-220-1R-LV-Pr – Модуль телесигнализации, 16 дискретных входов (Uном = 24 В), 1 интерфейса RS-485 (клеммный разъем), 1 вход питания 24 В;

TOPAZ TM DIN16C-24-1Tx-2R-2LV-Pr – Модуль телесигнализации, 16 дискретных входов (Uном = 24 В), 1 интерфейс Ethernet (разъем RJ-45), 2 интерфейса RS-485 (клеммный разъем), 2 входа питания 24 В;

TOPAZ TM DIN32C-220-2FxS-2R-2HV-Pr – Модуль телесигнализации, 32 дискретных входа (Uном = 220 В), 2 интерфейса Ethernet (разъем LC, оптоволокно SM), 2 интерфейса RS-485 (клеммный разъем), 2 входа питания 220 В.


Модификации

Типовые модификации

TOPAZ TM DIN32C-220-2Tx-2R-2LV-Pr
Модуль телесигнализации, 32 дискретных входа (Uном = 220 В), 2 интерфейса Ethernet (разъем RJ-45), 2 интерфейса RS-485, 2 входа питания 24 В

TOPAZ TM DIN16C-220-1R-LV-Pr
Модуль телесигнализации, 16 дискретных входов (Uном = 220 В), 1 интерфейс RS-485, 1 вход питания 24 В

TOPAZ TM DIN32C-220-1R-LV-Pr
Модуль телесигнализации, 32 дискретных входа (Uном = 220 В), 1 интерфейс RS-485, 1 вход питания 24 В
