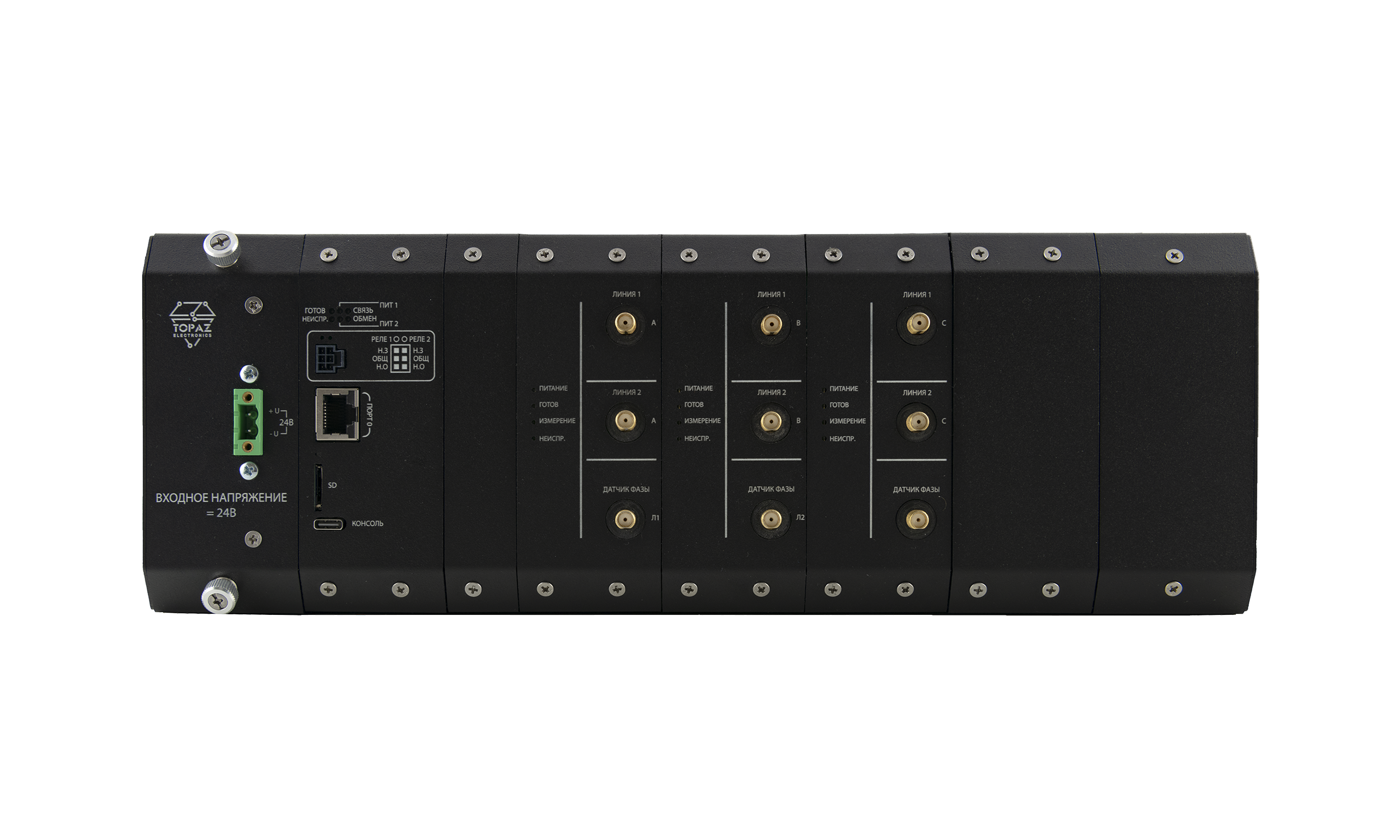

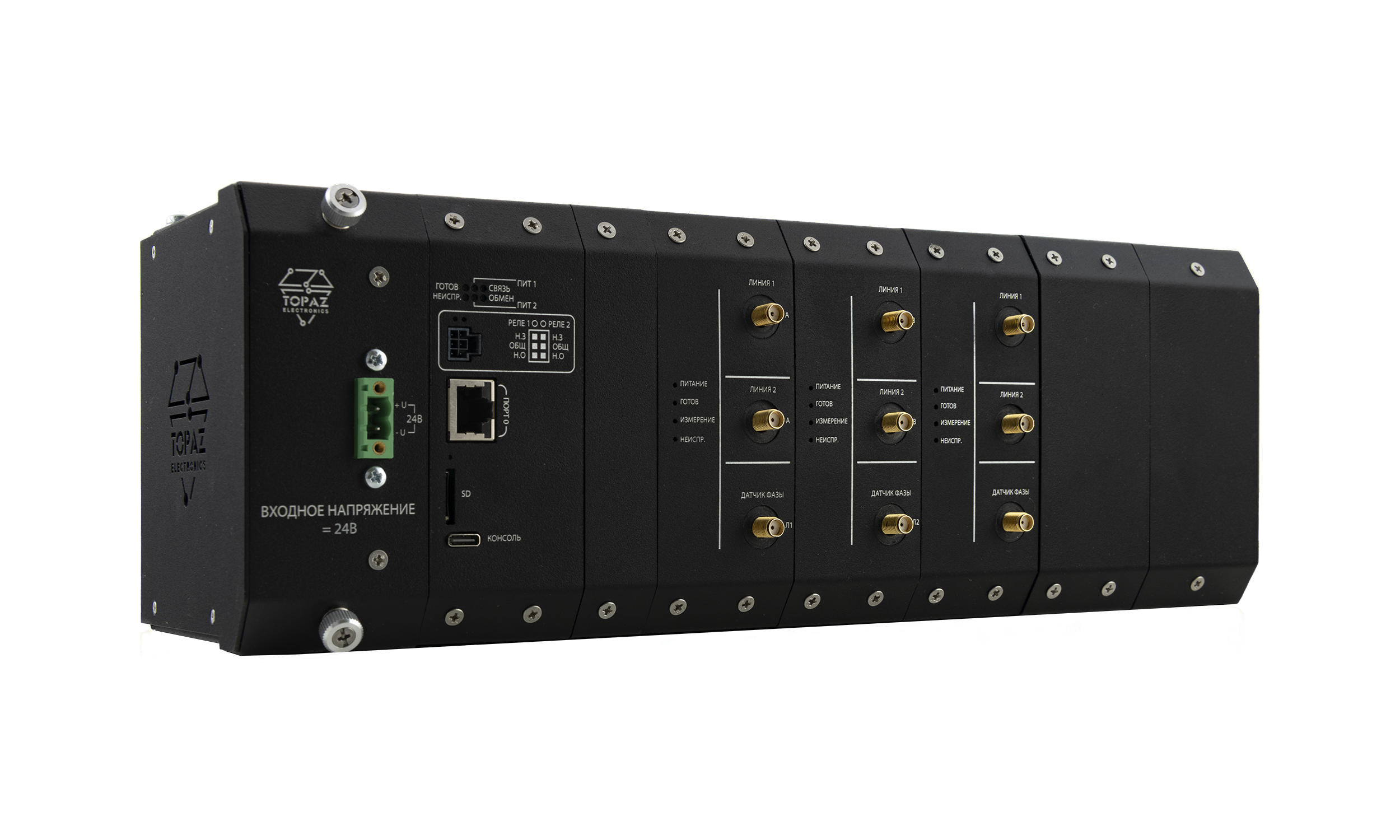

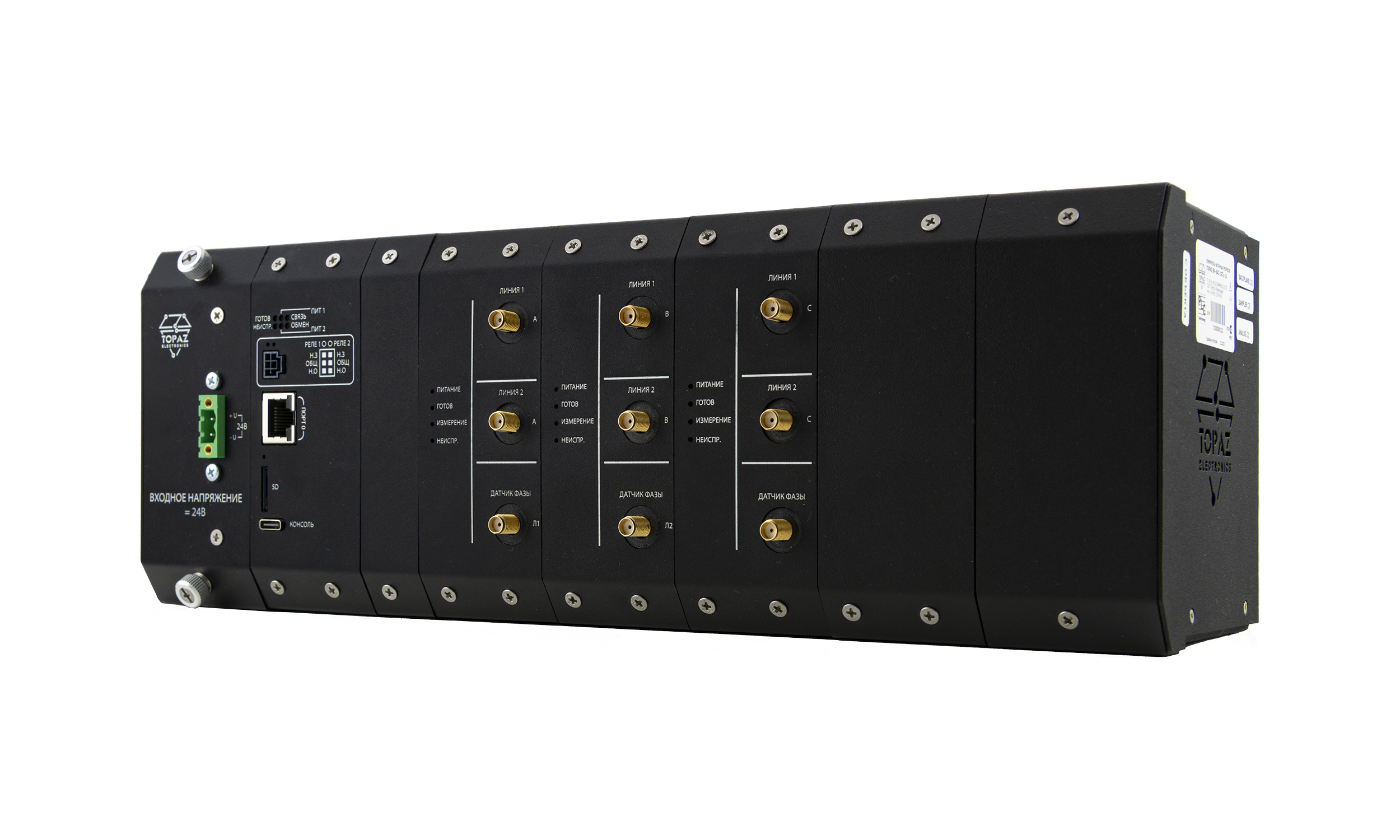

Измеритель частичных разрядов TOPAZ ВЧ

Измеритель частичных разрядов TOPAZ ВЧ предназначен для непрерывного контроля состояния изоляции кабельных линий под рабочим напряжением. Принцип работы изделия основан на анализе высокочастотных сигналов от подключаемых датчиков, измеряющих импульсы частичных разрядов (ЧР) внутри изоляции силового кабеля и концевых и соединительных муфт. TOPAZ ВЧ может использоваться самостоятельно, а также интегрироваться в Систему мониторинга частичных разрядов TOPAZ MPD (ЧР).

Оставить заявку

Описание
Технические характеристики
Документация

Описание

Измеритель состоит из следующих частей:

измерителя частичных разрядов TOPAZ ВЧ;
датчиков частичных разрядов;
акустических датчиков;
датчиков фазового угла;
программного обеспечения TOPAZ Plugin ЧР для интеграции в ПО TOPAZ SCADA Client из состава АСУТП объекта или для отображения результатов измерений на TOPAZ HMI из состава системы измерения частичных разрядов TOPAZ MPD.

Технические характеристики

Характеристика	Значение
Частота дискретизации, МГц	200
Полоса пропускания, МГц	100
Усиление, дБ	от 0 до 40
Разрешение синхронизации	32 бит (12,5 нс)
Синхронизация частоты, Гц	от 10 до 1000
Ширина спектра, МГц	от 0,5 до 100
Чувствительность к частичным разрядам, пКл, не менее	1
Частотный диапазон, кГц	100 - 300
Исполнение по питанию
Напряжение питания, В¹⁾	от 18 до 30 (DC) от 90 до 265 (АС) от 120 до 365 (DC)
Потребляемая мощность, Вт, не более	50
Конструкция
Материал корпуса	металл
Способ крепления	на DIN-рейку
Габаритные размеры (ШхВхГ), мм	345 x 123 x 125
Характеристики надежности
Средний срок службы, лет	30
Условия эксплуатации, °С	от -40 до +60
Рабочий диапазон температуры кабеля, °С	от -60 до +100
Рабочая температура окружающей среды, °С	от -60 до +70
Примечание: ¹⁾ Выбор исполнения по питанию осуществляется с помощью Карты заказов.
