Система мониторинга частичных разрядов TOPAZ MPD (ЧР)

Система TOPAZ MPD предназначена для непрерывного контроля состояния изоляции кабельных линий под рабочим напряжением. Принцип работы системы основан на анализе импульсов частичных разрядов (ЧР) внутри изоляции силового кабеля и концевых и соединительных муфт. Система может применяться на объектах как средство автономного отображения результатов измерения частичных разрядов, а также интегрироваться в существующую АСУТП на объекте.

• измерителя частичных разрядов TOPAZ ВЧ;
• датчиков частичных разрядов;
• акустических датчиков;
• датчиков фазового угла;
• сервера¹⁾;
• панели оператора TOPAZ HMI¹⁾
• сетевого коммутатора TOPAS SW²⁾;
• устройства синхронизации времени TOPAZ Метроном PTS²⁾;
• комплекта ПО TOPAZ SCADA SERVER, TOPAZ SCADA CLIENT, TOPAZ IEC CONTROLS, TOPAZ DRV IEC 61850-8-1 MMS MASTER / TOPAZ DRV IEC 60870-5-104 MASTER, TOPAZ Plugin ЧР для отображения данных измерения на панели оператора.

¹ – конфигурация определяется проектом размещения системы на объекте;

² – при необходимости, наличие обговаривается с предприятием-изготовителем.

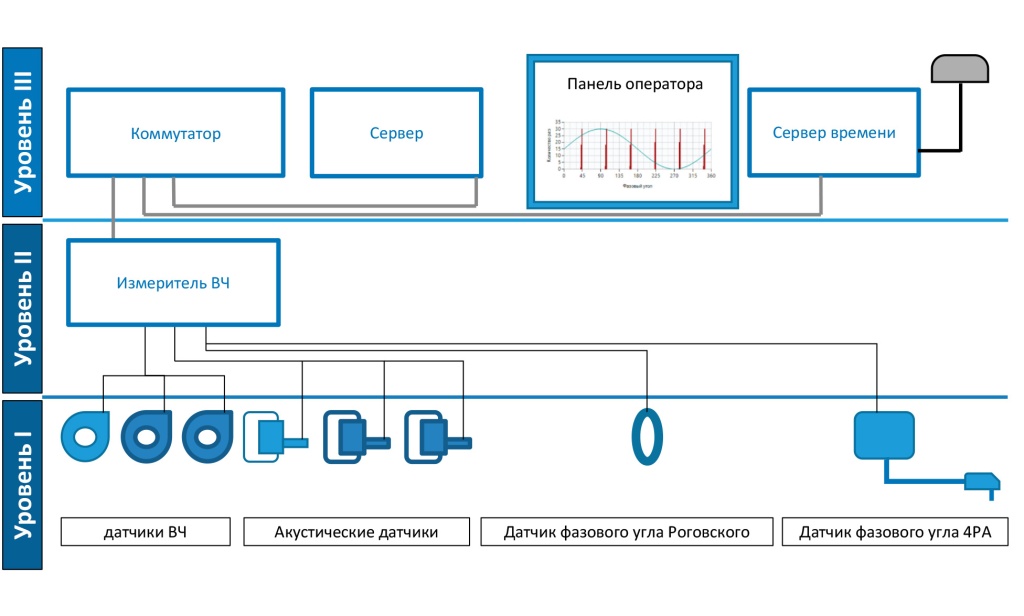

Система состоит из трех уровней:

Уровень I – уровень сбора диагностических параметров, к которому относятся датчики ВЧ, акустические датчики, датчики фазового угла и измеритель;

Уровень II – уровень контроллеров, к которому относится измеритель, осуществляющий обработку сигналов, математическую обработку моделей мониторинга, в том числе решение расчетно-аналитических задач прогнозирования остаточного ресурса, дистанционное конфигурирование и связь с верхними уровнями;

Уровень III – верхний уровень системы, обеспечивающий для объектов, не оснащенных АСУТП, визуализацию результатов измерений, состояния диагностируемого оборудования, хранение и обработку накопленных результатов измерений.
