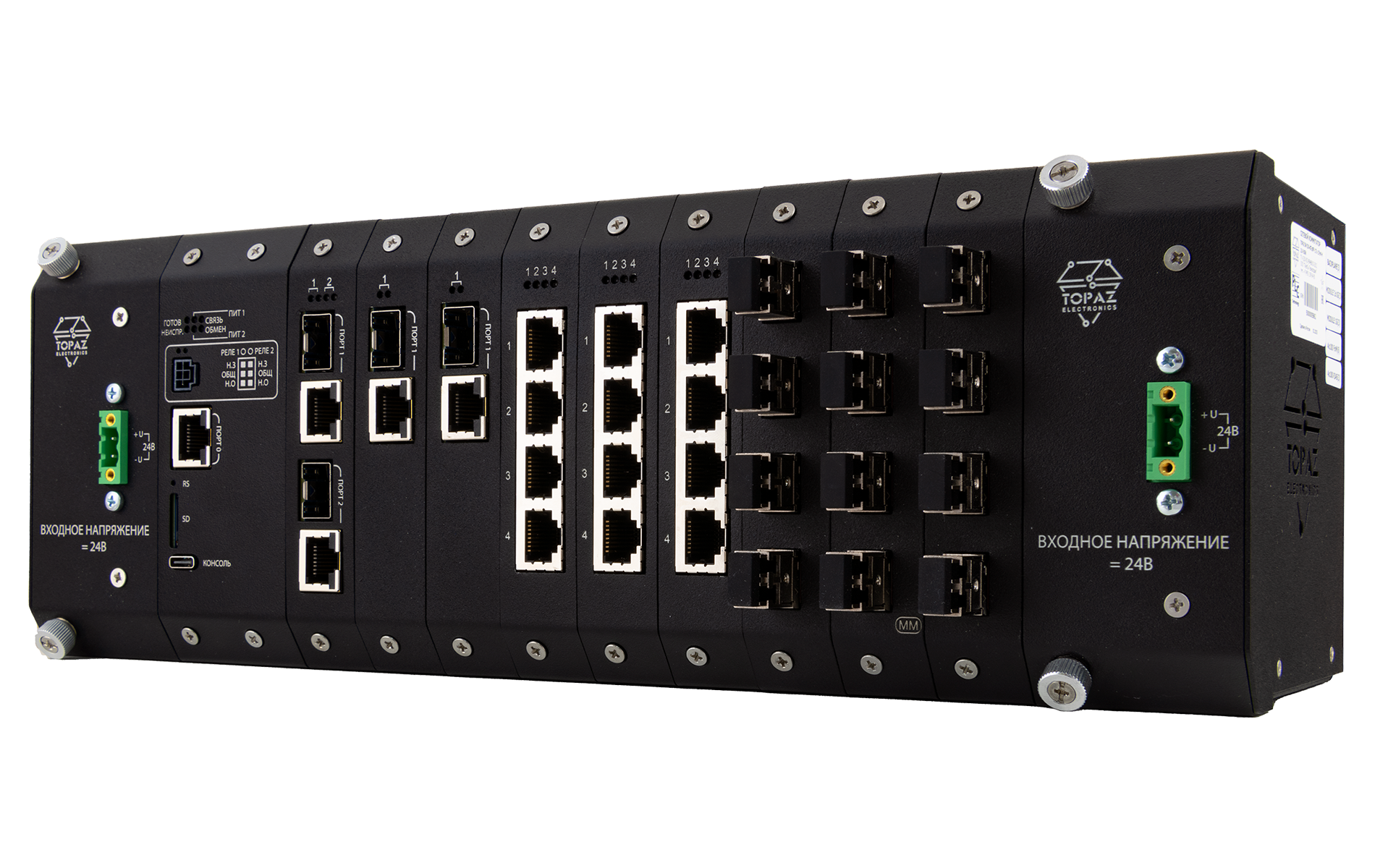

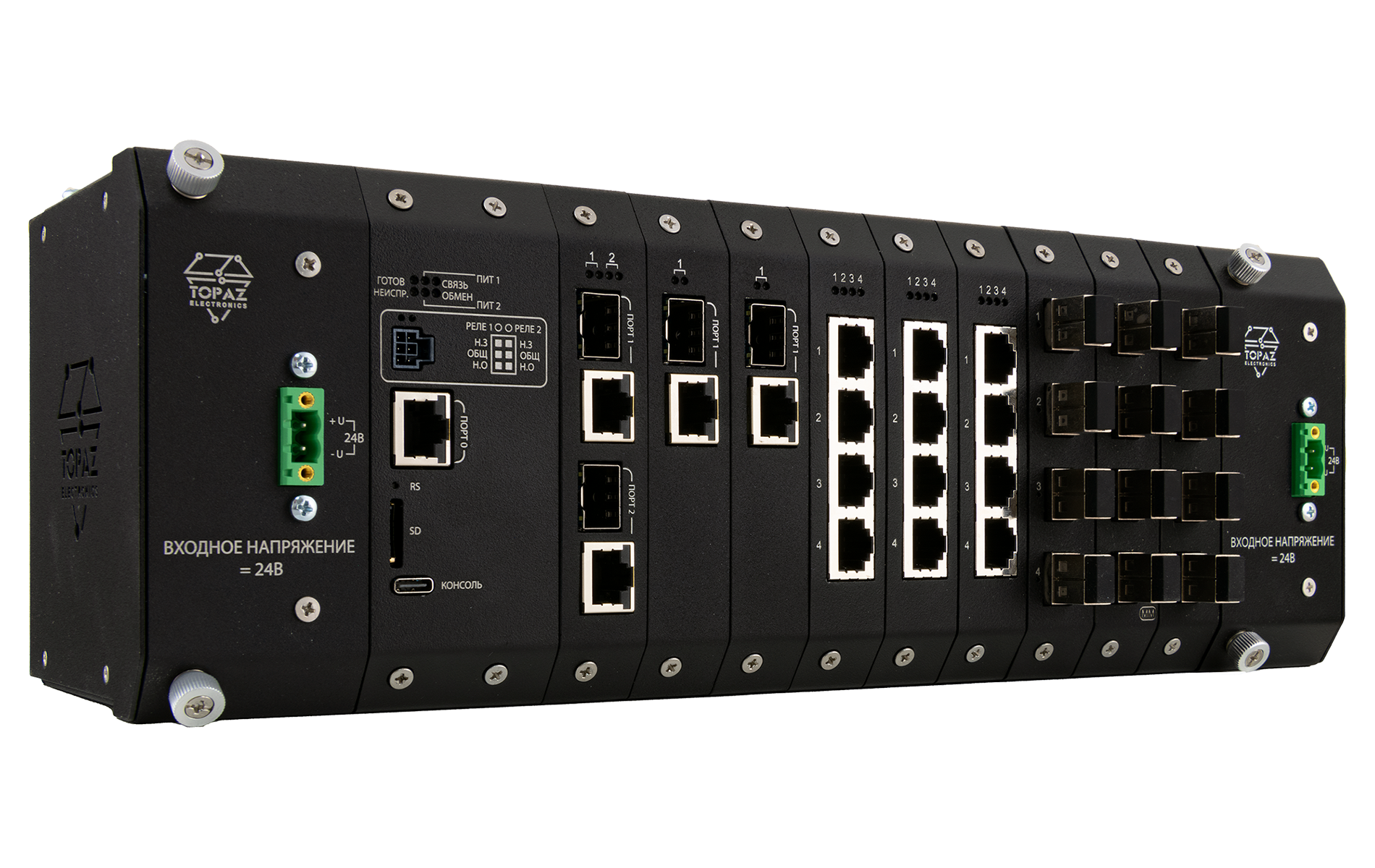

Управляемые модульные коммутаторы в металлическом корпусе до 34 портов Fast Ethernet/Gigabit Ethernet с индустриальным диапазоном температуры работы -40 до +70 °С , защитой по ЭМС и аппаратной поддержкой IEEE 1588 PTPv2.
| Характеристика | Значение |
|---|---|
| Интерфейсы связи Ethernet | |
| Количество портов | до 34, в зависимости от модификации |
| Скорость обмена данными, Мбит/с | до 1000 |
| Варианты исполнения (допустимо комбинировать) | RJ-45, LC (single-/multi-mode), SFP |
| Поддерживаемые стандарты передачи данных |
IEEE 802.3 10BaseT; IEEE 802.3u 100BASE-TX, 100BASE-FX; IEEE 802.3z 1000BASE-X; IEEE 802.3ab 1000BASE-T; IEEE 802.3x управление потоком; IEEE 802.3az Ethernet с энергосберегающим режимом; IEEE 802.1АВ LLDP – Link Layer Discovery Protocol; IEEE 802.1D-2004 STP, QoS; IEEE 802.1d STP; IEEE 802.1s MSTP; IEEE 802.1Q тегирование трафика; IEEE 802.1p приоритизация кадра |
| Промышленные протоколы |
Ethernet/IP; IEC 61850-8-1; IEC 61850-9-2; IEC 60870-5-104; Modbus/TCP |
| Управления |
IPv4, IPv6 управление; SNMP v1/v2c/v3; SSH; Console – CLI; Web; DHCP(Client/Option 82/Relay Agent) |
| Протоколы фильтрации |
802.1Q; VLAN Unaware; Port-Based VLAN |
| Протоколы резервирования |
STP/RSTP; MSTP; PRP*;MRP |
| Информационная безопасность |
Аутентификация – Radius; Authentication Certificate - SSL Certificate/SSH Key Regenerate; 802.1X – Port Based; Port Security – Static MAC Port Lock; |
| Протоколы синхронизации времени |
SNTP; NTP Server/Client; IEEE 1588v2 (PTP v2); IEC 60870-5-104 |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Количество поддерживаемых MAC-адресов | 16000 |
| Размер буфера пакетов, кбит | 2048 |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Функции VLAN и QoS | |
| Организация VLAN | На основе портов |
| Максимальное количество VLAN | 4096 |
| Классификация трафика | На основе информации QoS, содержащейся в поле 802.1p заголовка Ethernet |
| Количество классов трафика QoS | 8 |
| Определение QoS | Порт, IEEE 802.1p, 802.1Q VID, EthernType |
| Режимы приоритизации QoS на порт | Weighted (WRR - взвешенный) |
| Поддержка очередей | SPQ, WFQ |
| Реализация приоритезации трафика в зависимости от маркировки поля 802.1р в зависимости от класса трафика | По EtherType |
| Характеристики питающей сети | |
| Напряжение питания (зависит от исполнения), В |
24/48 DC; 24 DC; 220 DC/AC |
| Конструкция | |
|
Материал корпуса |
металл |
| Степень защиты корпуса |
IP30 |
|
Способ монтажа |
на DIN-рейку 35 мм или в лоток для компонентов 19" |
| Габаритные размеры (ШВГ) не более, мм | 345x123x125 |
| Масса, кг, не более | 2 |
| Характеристики надежности | |
| Средняя наработка на отказ, часов | 283000 |
| Средний срок службы, лет | 30 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, 0С | от -40 до +70 |
| Относительная влажность воздуха при температуре 30 0С и ниже, % | до 100 |
| Атмосферное давление воздуха, кПа | от 60 до 106,7 |
| Типовые модификации | |
|---|---|
|
TOPAZ SW528-4GTxSFP-24FxM-M-2HV-DGN Управляемый промышленный коммутатор 4x комбо 1000 Base-X/ 100/1000 Base-T, 24x100 Base-FX MM 1310 нм, 2 блока электропитания 110/220 В AC/DC, контроль наличия электропитания на входе и аварийное реле, металл, крепление на DIN-рейку. |
|
|
TOPAZ SW528-4GTxSFP-24Tx-M-2LV-DGN Управляемый промышленный коммутатор 4x комбо 1000 Base-X/ 100/1000 Base-T, 24x10/100 Base-T, 2 блока электропитания 24 В DC, контроль наличия электропитания на входе и аварийное реле, металл, крепление на DIN-рейку. |
|
|
TOPAZ SW528-4GTxSFP-12Tx-12FxM-M-2HV-DGN Управляемый промышленный коммутатор 4x комбо 1000 Base-X/ 100/1000 Base-T, 12x10/100Base-T, 12x100 Base-FX MM 1310 нм,2 блока электропитания 110/220 В AC/DC, контроль наличия электропитания на входе и аварийное реле, металл, крепление на DIN-рейку. |
|
|
TOPAZ SW528-4GTxSFP-4Tx-20FxM-M-2HV-DGN Управляемый промышленный коммутатор 4x комбо 1000 Base-X/ 100/1000 Base-T, 4x10/100Base-T, 20x100 Base-FX MM 1310 нм,2 блока электропитания 110/220 В AC/DC, контроль наличия электропитания на входе и аварийное реле, металл, крепление на DIN-рейку. |
|
