Управляемый пункт секционирования

Управляемый пункт секционирования

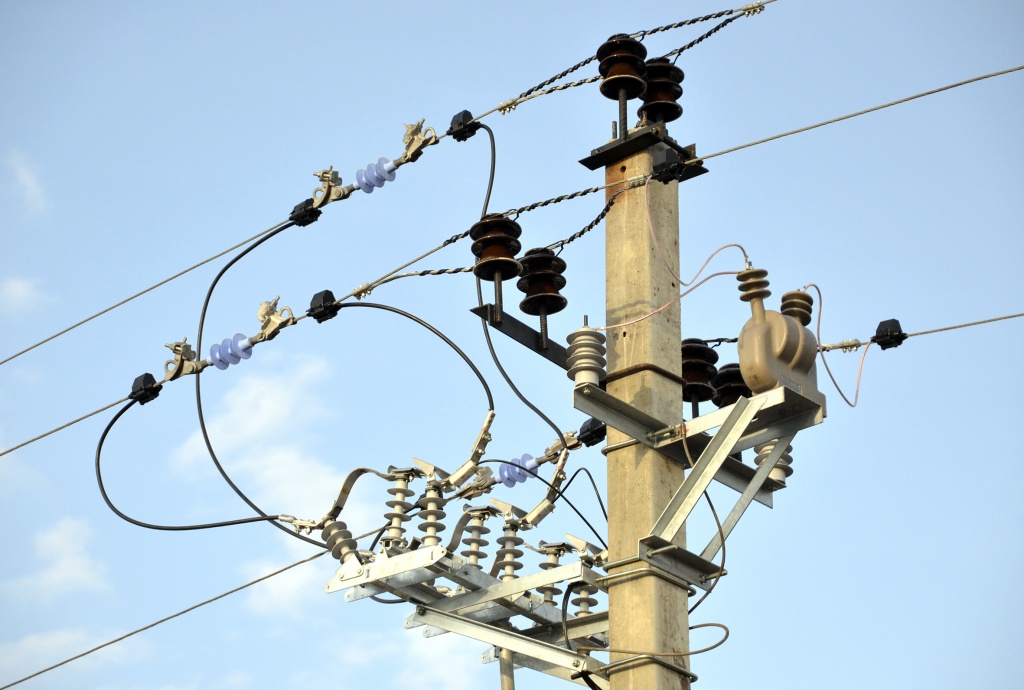

Управляемый пункт секционирования на базе разъединителя ЗАО «ЗЭТО» РЛКС-10.1\7400УХЛ1 с двигательным приводом ПДД-1 УХЛ1 и системой контроля тока и мониторинга сети TOPAZ УСС.0419.ZTO (УПС).


Эскиз монтажа РЛКВ-С-10.IV/400УХЛ1
с дистанционно управляемым приводом

УПС представляет собой управляемое устройство для мониторинга сети и управления участками радиального фидера.

Устройство УПС

УПС включает в себя следующие базовые компоненты:

А) высоковольтный коммутационный блок, реализующий функции:

•           автоматическое отключение линии в бестоковую паузу и обеспечение видимого разрыва;

•           заземление отключенного участка линии (опция);

•           оперативное управление по команде.

Б) оптические датчики тока, интегрированные в высоковольтный коммутационный блок;

В) шкаф привода и управления в составе:

•           двигательный привод с возможностью ручного, местного и дистанционного управления;

•           контроллер управления УПС;

•           система электропитания УПС, состоящая из трансформатора собственных нужд (ТСН), выпрямительного блока питания и накопителя энергии.

Основные функции контроллера управления УПС.

1.1. Состав контроллера управления.

Устройство мониторинга сети и управления разъединителем "TOPAZ УСС.0419.ZTO" имеет в составе:

·     Сервер доступа к данным TOPAZ IEC DAS MX681 ;

·     Модуль телемеханики TOPAZ ТМ MTU5;

·     Модуль СКТ TOPAZ OCTU



1.2. Мониторинг сети.

Мониторинг сети осуществляется на базе обработки аналоговой и дискретной информации, получаемой от датчиков тока СКТ TOPAZ FOS, от ТСН, концевых выключателей в шкафу привода.

 -      Управление сетью в нормальном режиме.

Контроллер управления УПС обеспечивает возможность включения/отключения УПС в нормальном режиме без обесточивания всего фидера питающего центра, при условии, что ток, протекающий по главным полюсам коммутационного блока не превышает предельный ток коммутации. Операции производятся дежурным, находящимся вблизи опоры с УПС или командой телеуправления УПС из центра управления сетями.

-      Управление сетью в режиме КЗ.

Контроллер управления УПС реализует функции автоматики отключения УПС после КЗ на линии в бестоковую паузу в случае неуспешной работы первого цикла АПВ.

Автоматика работает в случае последовательного появления событий:

- фиксация факта наличия тока КЗ;

- фиксация первой бестоковой паузы (снижения контролируемого тока до значения близкого к нулю, отсутствие напряжения на выходе ТСН).

- повторная фиксация факта наличия тока КЗ в течении времени, установленного в конфигурации (свидетельствует о неуспешном АПВ);

- фиксация второй бестоковой паузы;

После этого формируется сигнал на отключение коммутационного модуля. Общее время отключения УПС должно составляет не более 3 сек. При возникновении указанных событий по отдельности автоматика не срабатывает.

-      Управление сетью в режиме ОЗЗ

Обнаружение (локализация) места ОЗЗ в сети выполняется централизованным алгоритмом, работающем на контроллере, установленном в центре питания или центрах питания при двусторонней схеме питания. УПС в этом случае выполняет функции указателя ОЗЗ. Для работы централизованного алгоритма обнаружения ОЗЗ необходимо наличие каналов связи (GSM) между центром питания и УПС, установленными на ВЛ.

Последовательность работы алгоритма автоматической локализации ОЗЗ:

- фиксация направленного ОЗЗ контроллером в центре питания;

- фиксация токов нулевой последовательности на всех УПС в наблюдаемой сети и передача на контроллер в центр питания;

- определение места ОЗЗ по максимальному току нулевой последовательности;

- выдача команды отключения на УПС за которым зафиксировано ОЗЗ (команда исполняется если ток в полюсах коммутационного модуля не превышает номинального тока отключения коммутационного аппарата);

- если на питающем центре РЗА работает на отключение ОЗЗ, то отключение поврежденного участка осуществляется в бестоковую паузу по команде дежурного персонала.

1.3.      Передача данных и ведение журнала событий. Контроллер УПС обеспечивает осуществление как спорадической (событийной) передачи данных, так и передачи данных по запросу согласно спецификации протоколов МЭК: МЭК 60870-5-104 или МЭК 61850, так и циклическую передачу ТИ.

Кроме того, ведется журнал событий с регистрацией времени и даты таких фактов как: факт пропадания напряжения питания, факт коррекции времени, попытка несанкционированного доступа, перезапуск, выдача/прием команды управления, изменение уставок и т.д. Список формируется на этапе проектирования.

Технология реализации проекта

Контроллер телеуправляемого коммутационного аппарата реализует функции автоматики отключения УПС после КЗ на защищаемой линии в бестоковую паузу.

Контроллер обеспечивает работу в двух режимах:

·       Местное

·       Дистанционное

В режиме ОТКЛ управление приводом возможно только вручную.

ООО «ПиЭлСи Технолоджи» в 2019 г. поставила Заказчику более 60 комплектов оборудования совместно с ЗАО «ЗЭТО». При этом все оборудование произведено в строгом соответствии с отечественными и международными стандартами, что обеспечивает информационную совместимость с оборудованием сторонних производителей.
